彩钢结构彩板屋面施工组织设计

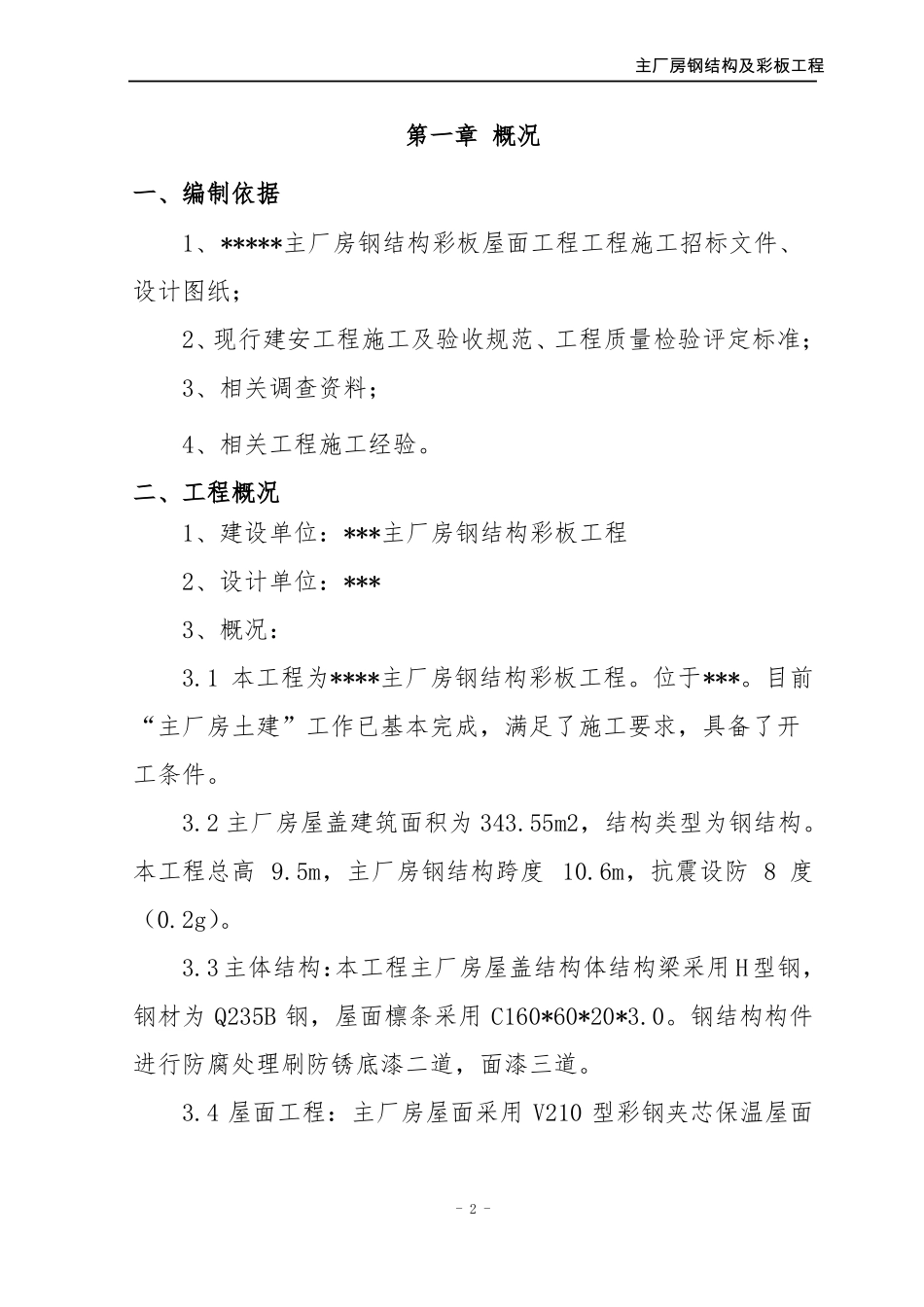

主厂房钢结构彩板屋面工程施工组织设计编制日期：编制单位：主厂房钢结构及彩板工程第一章 概况一、编制依据1、*****主厂房钢结构彩板屋面工程工程施工招标文件、设计图纸；2、现行建安工程施工及验收规范、工程质量检验评定标准；3、相关调查资料；4、相关工程施工经验。二、工程概况1、建设单位：***主厂房钢结构彩板工程2、设计单位：***3、概况：3.1 本工程为****主厂房钢结构彩板工程。位于***。目前“主厂房土建”工作已基本完成，满足了施工要求，具备了开工条件。3.2 主厂房屋盖建筑面积为 343.55m2，结构类型为钢结构。本工程总高 9.5m，主厂房钢结构跨度 10.6m，抗震设防 8 度（0.2g）。3.3 主体结构：本工程主厂房屋盖结构体结构梁采用 H 型钢，钢材为 Q235B 钢，屋面檩条采用 C160*60*20*3.0。钢结构构件进行防腐处理刷防锈底漆二道，面漆三道。3.4 屋面工程：主厂房屋面采用 V210 型彩钢夹芯保温屋面- 2 -主厂房钢结构及彩板工程板，保温材料为 100 厚聚苯乙烯或岩棉。3.5 该主厂房屋面工程不含水暖电卫及土建工程。三、主要技术规范、规程（1）《钢结构工程施工质量验收规范》（GB50205-2001）（2）《建筑工程质量检验评定标准》(GB50300-2001)（3）《钢结构工程质量评定标准》（4）《门式刚架轻型房屋钢结构技术规程》（CECS102-2002）（5）《建筑结构焊接规程》（JG81-2002）（6）《钢结构高强度螺栓连接的设计，施工及验收规范》（JGJ82-91）( 7 )《冷弯薄壁型钢结构规范》（GB50018-2002）（8）《压型金属板设计施工规范》（YBJ216-88）四、施工条件该厂房系新建工程位于新建厂区内。钢结构施工时土建工程均完工，必须加强现场施工工序的合理安排及制定切实可行的成平保护措施，按流水作业的方式组织施工。现场不再进行构建加工所有的构配件及半成品构件均在公司加工厂内加工完成，现场只是材料对方和安装。五、工程特点（1）本工程结构单一仅涉及钢结构及彩钢屋面。- 3 -主厂房钢结构及彩板工程（2）钢结构构件制作必须在场内完成，增加运输工作量。（3）钢结构施工时土建已竣工必须加强成品保护措施。- 4 -主厂房钢结构及彩板工程第二章 主要工程数量根据业主提供的图纸计算工程量，整理汇总主要工程数量如下:序号一1234567工程项目钢结构及屋面钢屋面梁钢檩条钢支撑钢系杆拉条彩板屋面彩板屋面单位ttttt数量4.0923.1350.1690.8120.14406.6964.55备注mm22- 5 -主厂房钢结构及彩板工程第三章 ...
