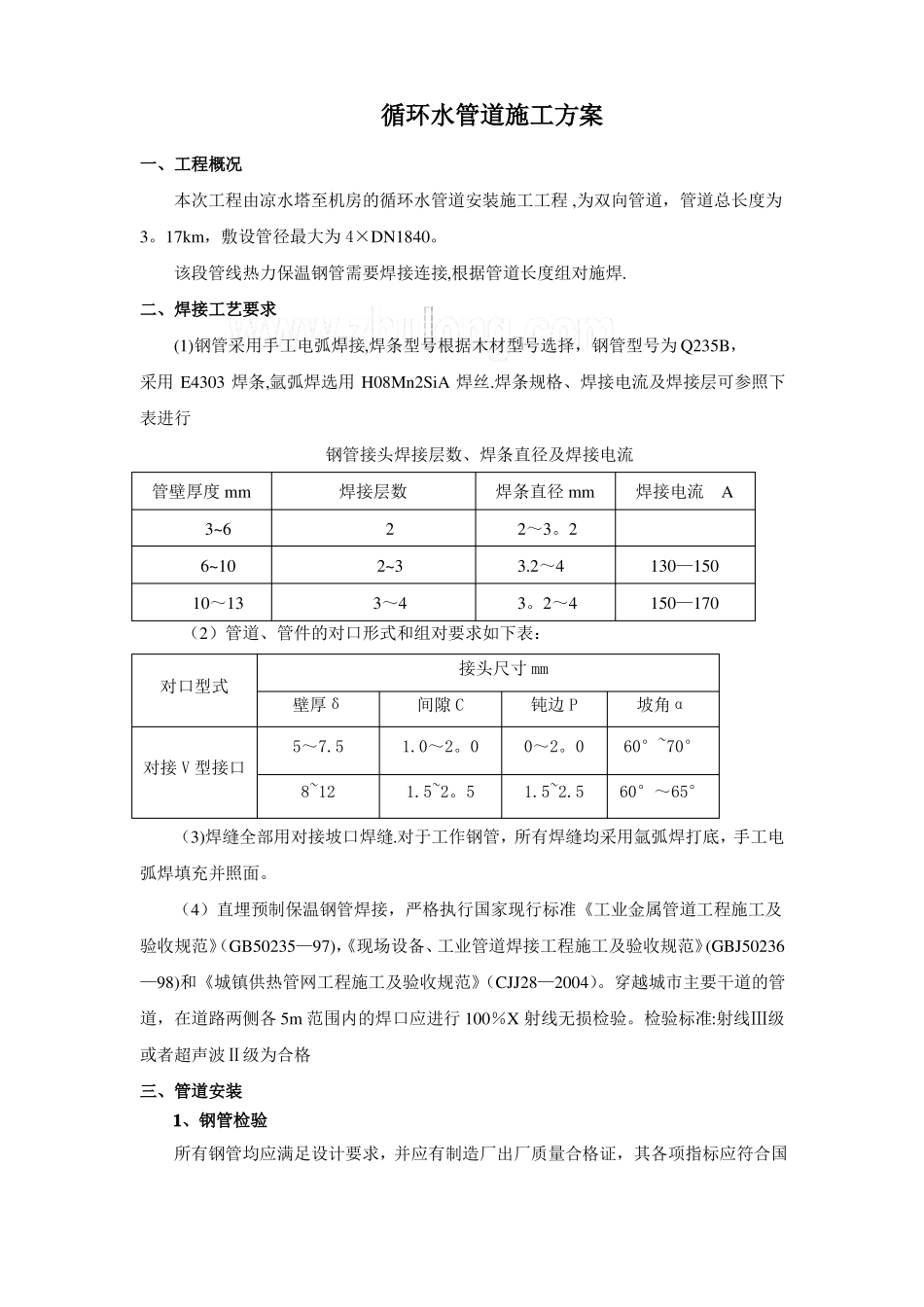

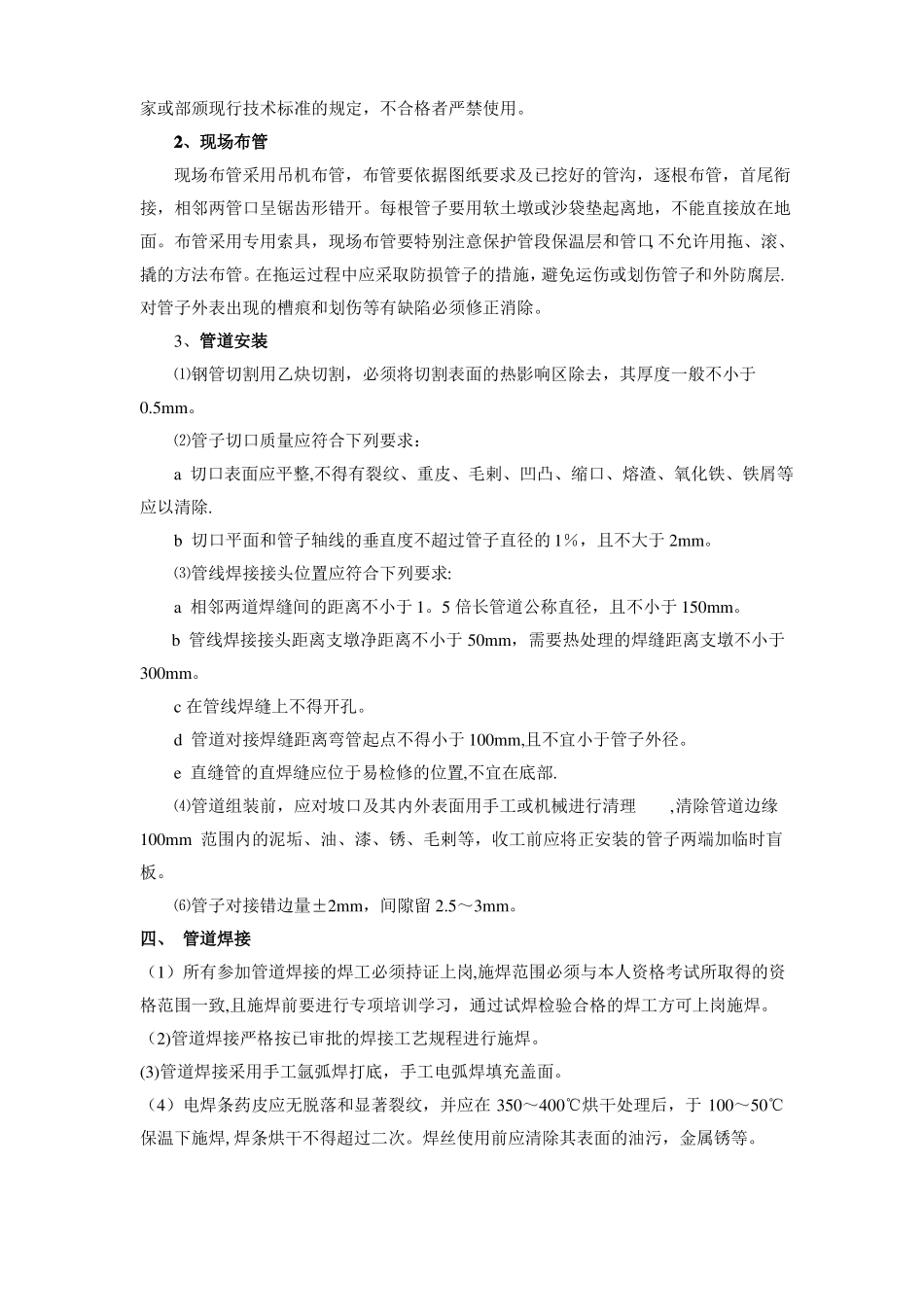

循环水管道施工方案一、工程概况本次工程由凉水塔至机房的循环水管道安装施工工程 ,为双向管道,管道总长度为3。17km,敷设管径最大为 4×DN1840。该段管线热力保温钢管需要焊接连接,根据管道长度组对施焊.二、焊接工艺要求(1)钢管采用手工电弧焊接,焊条型号根据木材型号选择,钢管型号为 Q235B,采用 E4303 焊条,氩弧焊选用 H08Mn2SiA 焊丝.焊条规格、焊接电流及焊接层可参照下表进行钢管接头焊接层数、焊条直径及焊接电流管壁厚度 mm3~66~1010~13焊接层数22~33~4焊条直径 mm2~3。23.2~43。2~4焊接电流A130—150150—170(2)管道、管件的对口形式和组对要求如下表:接头尺寸 mm对口型式壁厚δ5~7.5对接 V 型接口8~121.5~2。51.5~2.560°~65°间隙 C1.0~2。0钝边 P0~2。0坡角α60°~70°(3)焊缝全部用对接坡口焊缝.对于工作钢管,所有焊缝均采用氩弧焊打底,手工电弧焊填充并照面。(4)直埋预制保温钢管焊接,严格执行国家现行标准《工业金属管道工程施工及验收规范》(GB50235—97),《现场设备、工业管道焊接工程施工及验收规范》(GBJ50236—98)和《城镇供热管网工程施工及验收规范》(CJJ28—2004)。穿越城市主要干道的管道,在道路两侧各 5m 范围内的焊口应进行 100%X 射线无损检验。检验标准:射线Ⅲ级或者超声波Ⅱ级为合格三、管道安装1、钢管检验所有钢管均应满足设计要求,并应有制造厂出厂质量合格证,其各项指标应符合国家或部颁现行技术标准的规定,不合格者严禁使用。2、现场布管现场布管采用吊机布管,布管要依据图纸要求及已挖好的管沟,逐根布管,首尾衔接,相邻两管口呈锯齿形错开。每根管子要用软土墩或沙袋垫起离地,不能直接放在地面。布管采用专用索具,现场布管要特别注意保护管段保温层和管口,不允许用拖、滚、撬的方法布管。在拖运过程中应采取防损管子的措施,避免运伤或划伤管子和外防腐层.对管子外表出现的槽痕和划伤等有缺陷必须修正消除。3、管道安装⑴钢管切割用乙炔切割,必须将切割表面的热影响区除去,其厚度一般不小于0.5mm。⑵管子切口质量应符合下列要求:a 切口表面应平整,不得有裂纹、重皮、毛剌、凹凸、缩口、熔渣、氧化铁、铁屑等应以清除.b 切口平面和管子轴线的垂直度不超过管子直径的 1%,且不大于 2mm。⑶管线焊接接头位置应符合下列要求:a 相邻两道焊缝间的距离不小于 1。5 倍长管道公称直径,且不小于 150mm。b 管线焊接接头距离支墩净距离不小于 50mm,...
