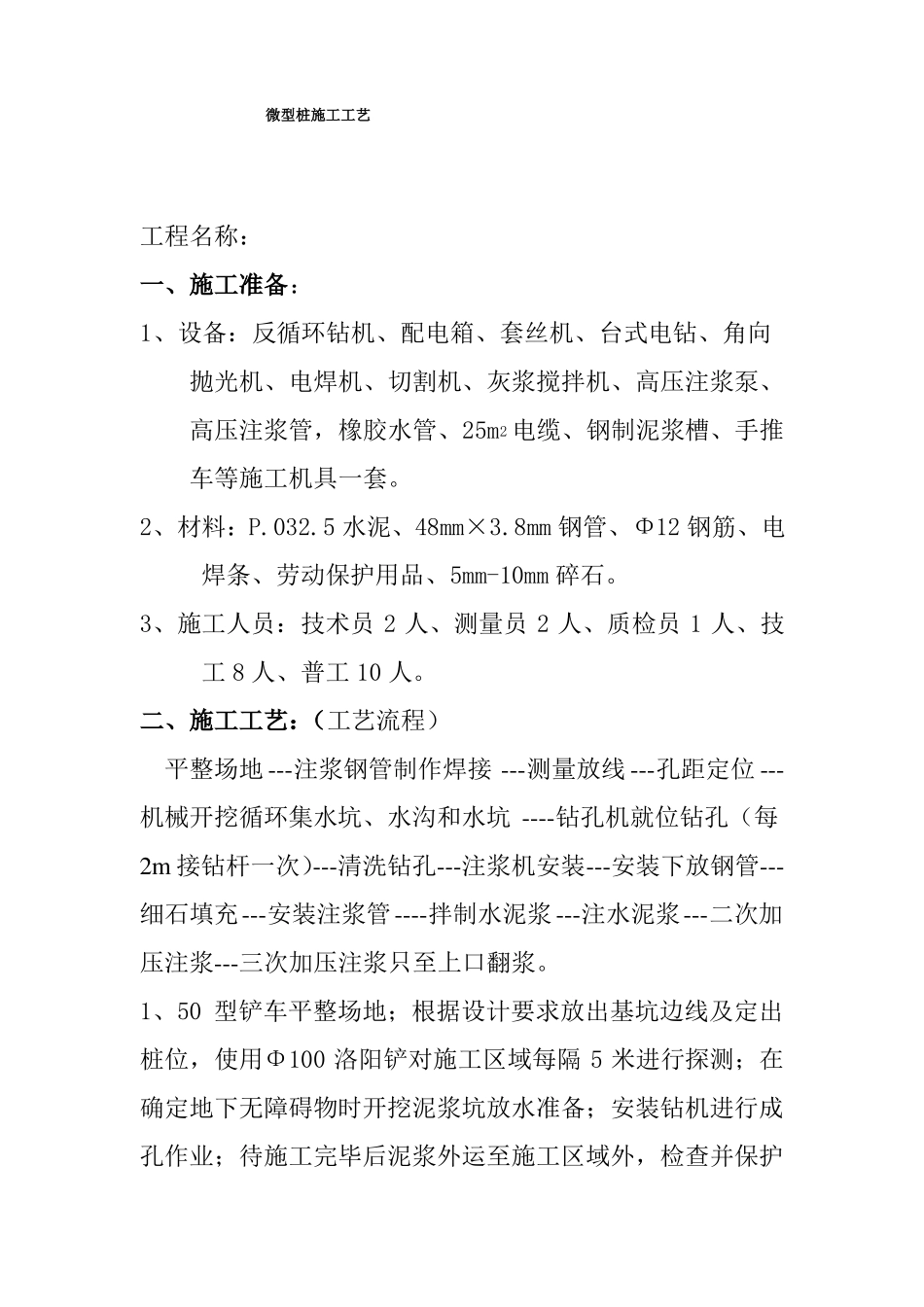

微型桩施工工艺工程名称:一、施工准备:1、设备:反循环钻机、配电箱、套丝机、台式电钻、角向抛光机、电焊机、切割机、灰浆搅拌机、高压注浆泵、高压注浆管,橡胶水管、25m 电缆、钢制泥浆槽、手推车等施工机具一套。2、材料:P.032.5 水泥、48mm×3.8mm 钢管、Φ12 钢筋、电焊条、劳动保护用品、5mm-10mm 碎石。3、施工人员:技术员 2 人、测量员 2 人、质检员 1 人、技工 8 人、普工 10 人。二、施工工艺:(工艺流程)平整场地 ---注浆钢管制作焊接 ---测量放线 ---孔距定位 ---机械开挖循环集水坑、水沟和水坑 ----钻孔机就位钻孔(每2m 接钻杆一次)---清洗钻孔---注浆机安装---安装下放钢管---细石填充---安装注浆管 ----拌制水泥浆 ---注水泥浆---二次加压注浆---三次加压注浆只至上口翻浆。1、50 型铲车平整场地;根据设计要求放出基坑边线及定出桩位,使用Φ100 洛阳铲对施工区域每隔 5 米进行探测;在确定地下无障碍物时开挖泥浆坑放水准备;安装钻机进行成孔作业;待施工完毕后泥浆外运至施工区域外,检查并保护2成桩。2、注浆钢管制作焊接:根据施工方案要求的深度进行下料,对于超过 6m 的进行加强焊接。3、测量放线:根据设计要求的间距、排距及设计提供的标高进行测量放线。4、孔距定位:根据设计的孔洞直径、间距、排距使用筷子打入地下进行定位;5、微型桩定位:微型桩定位后采用人工开挖循环集水坑、水沟和水坑:因本工艺采用湿成孔,每间隔3m 需要开挖1m*1m*1m 的循环水池;水沟长度为微型桩设计长度端部加2m,深度为 0.5m,宽度为外排微型桩加 1m(即:2.7m);根据微型桩定位,在成孔位置上安装钻孔机底盘,采用长度1m,6 根直径 20 钢筋地锚固定,确保其稳定。6、就位钻孔:将钻孔机安放在指定位置,安放水平,防止倾斜;将钻杆抬至钻机旁,水管与钻杆接在一起,启动钻机与水管,慢慢钻进;每进深 2m,需要接一次钻杆,只至得到设计有效深度。7、钻孔:钻孔前按设计方案要求将钢管接长,搭接部位要用套筒搭接焊,套筒高度不小于钢管直径两倍,套筒壁厚不小于钢管壁厚,在套筒周边焊接,焊缝应饱满,并应检查钢管的垂直度,焊工必须有焊工证,施焊前应试焊;端部采用6mm 钢板封闭,并在下部 4~6 米上钻出浆口,直径 10mm,2间距 300mm,出浆孔呈梅花型交错布置;采用胶带封口,得到一定压力后自动开封。8、清孔:在注水泥浆前,要对桩孔进行清孔,使孔内泥浆全部排出,要求孔底...
