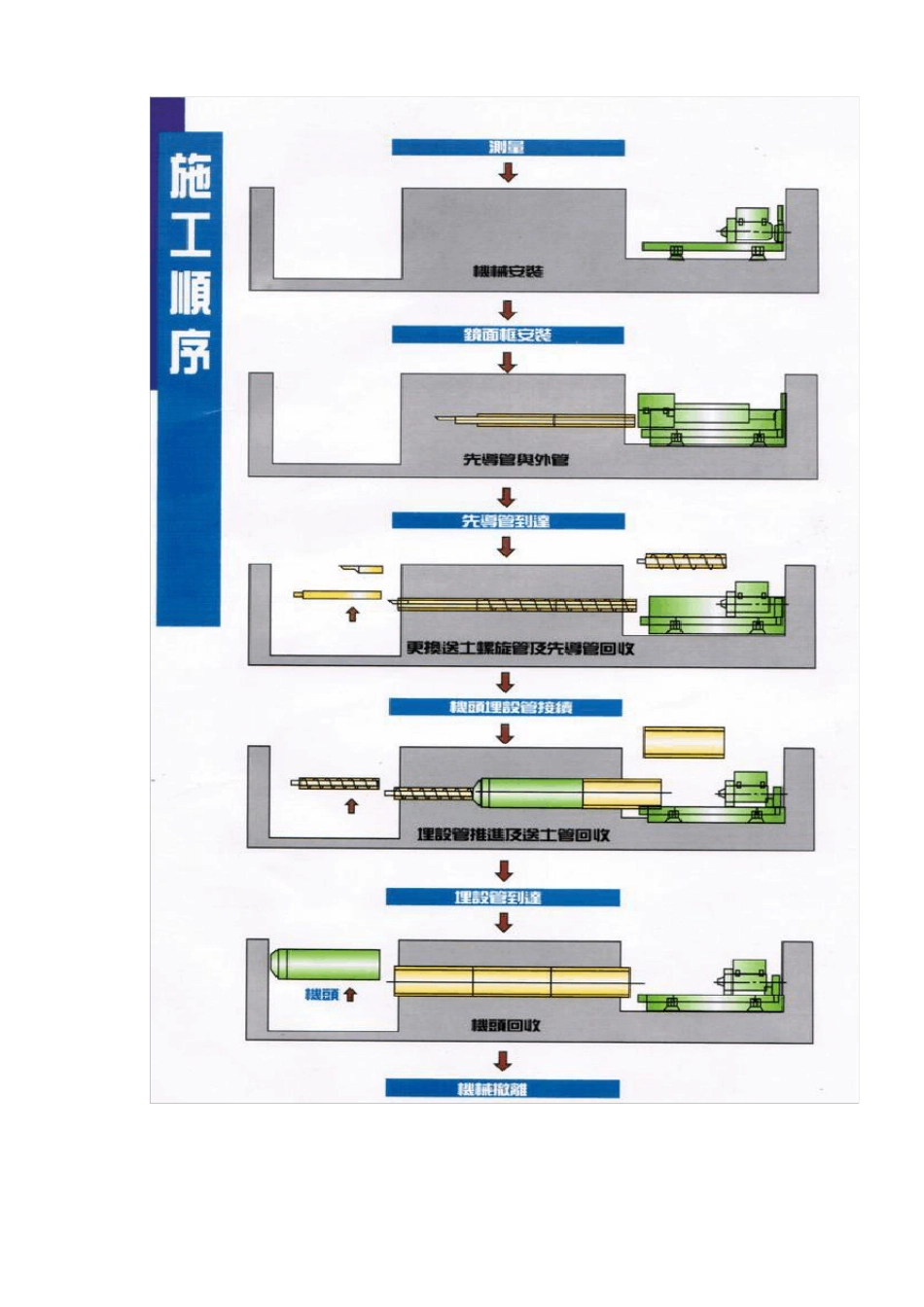

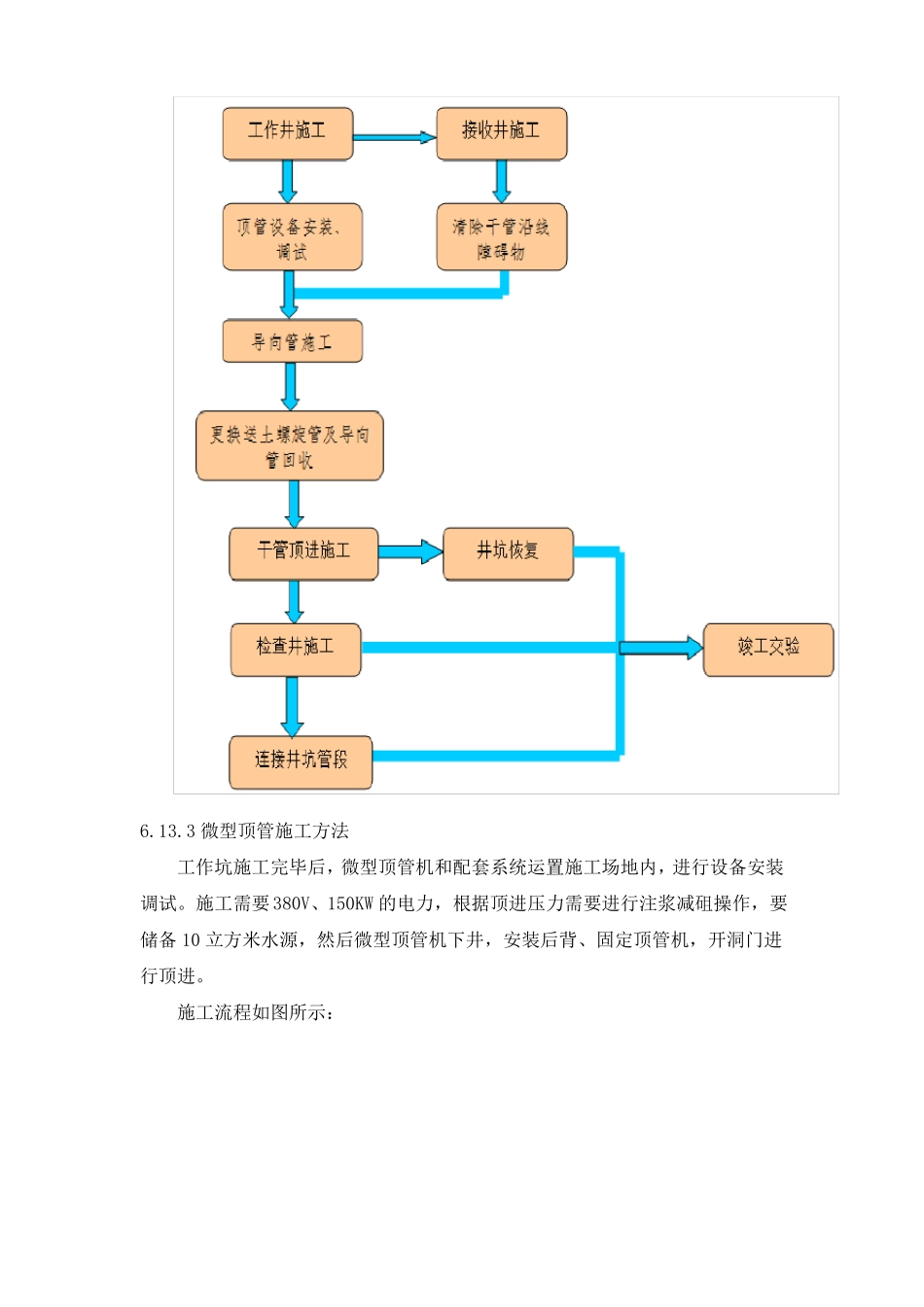

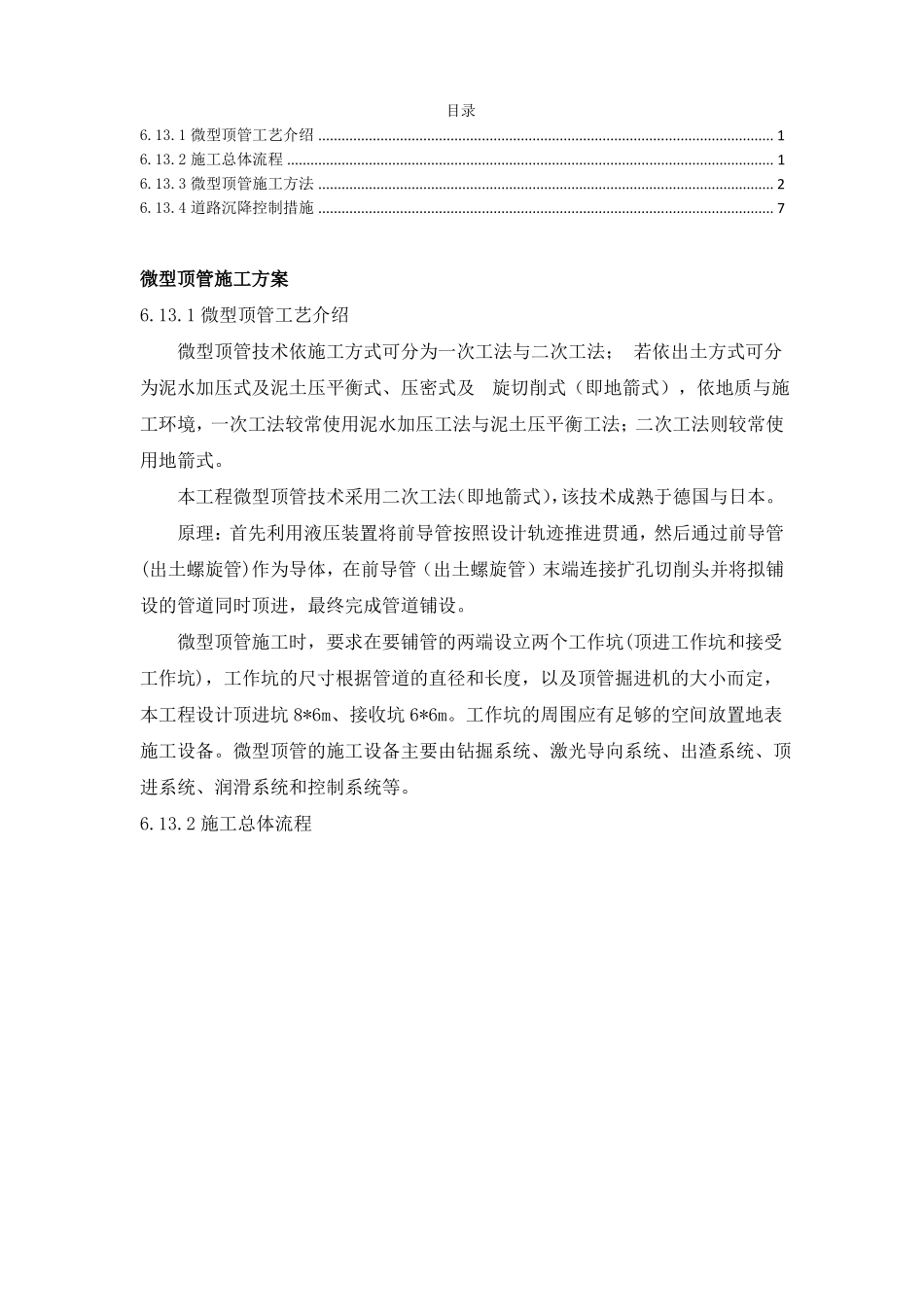

目录6.13.1 微型顶管工艺介绍 ..................................................................................................................... 16.13.2 施工总体流程 ............................................................................................................................. 16.13.3 微型顶管施工方法 ..................................................................................................................... 26.13.4 道路沉降控制措施 ..................................................................................................................... 7微型顶管施工方案6.13.1 微型顶管工艺介绍微型顶管技术依施工方式可分为一次工法与二次工法; 若依出土方式可分为泥水加压式及泥土压平衡式、压密式及旋切削式(即地箭式),依地质与施工环境,一次工法较常使用泥水加压工法与泥土压平衡工法;二次工法则较常使用地箭式。本工程微型顶管技术采用二次工法(即地箭式),该技术成熟于德国与日本。原理:首先利用液压装置将前导管按照设计轨迹推进贯通,然后通过前导管(出土螺旋管)作为导体,在前导管(出土螺旋管)末端连接扩孔切削头并将拟铺设的管道同时顶进,最终完成管道铺设。微型顶管施工时,要求在要铺管的两端设立两个工作坑(顶进工作坑和接受工作坑),工作坑的尺寸根据管道的直径和长度,以及顶管掘进机的大小而定,本工程设计顶进坑 8*6m、接收坑 6*6m。工作坑的周围应有足够的空间放置地表施工设备。微型顶管的施工设备主要由钻掘系统、激光导向系统、出渣系统、顶进系统、润滑系统和控制系统等。6.13.2 施工总体流程6.13.3 微型顶管施工方法工作坑施工完毕后,微型顶管机和配套系统运置施工场地内,进行设备安装调试。施工需要380V、150KW 的电力,根据顶进压力需要进行注浆减砠操作,要储备 10 立方米水源,然后微型顶管机下井,安装后背、固定顶管机,开洞门进行顶进。施工流程如图所示:a.定线测量将经纬仪架设于工作井与接收井中心点线,定出通过中心点沿线的工作井位置,拉出连接两点的水准线,並利用垂线与卷尺定出微型顶管机的设备位置。b.先导管顶进顶管机安装时须用仪器反复测量、计算,保证顶管机安装的误差在允许范围内,这是管道顶时后管道的轴线及高程准确性的前提条件。顶管机安装调整完毕后,在顶背板和井壁之间填充 C30 ...
