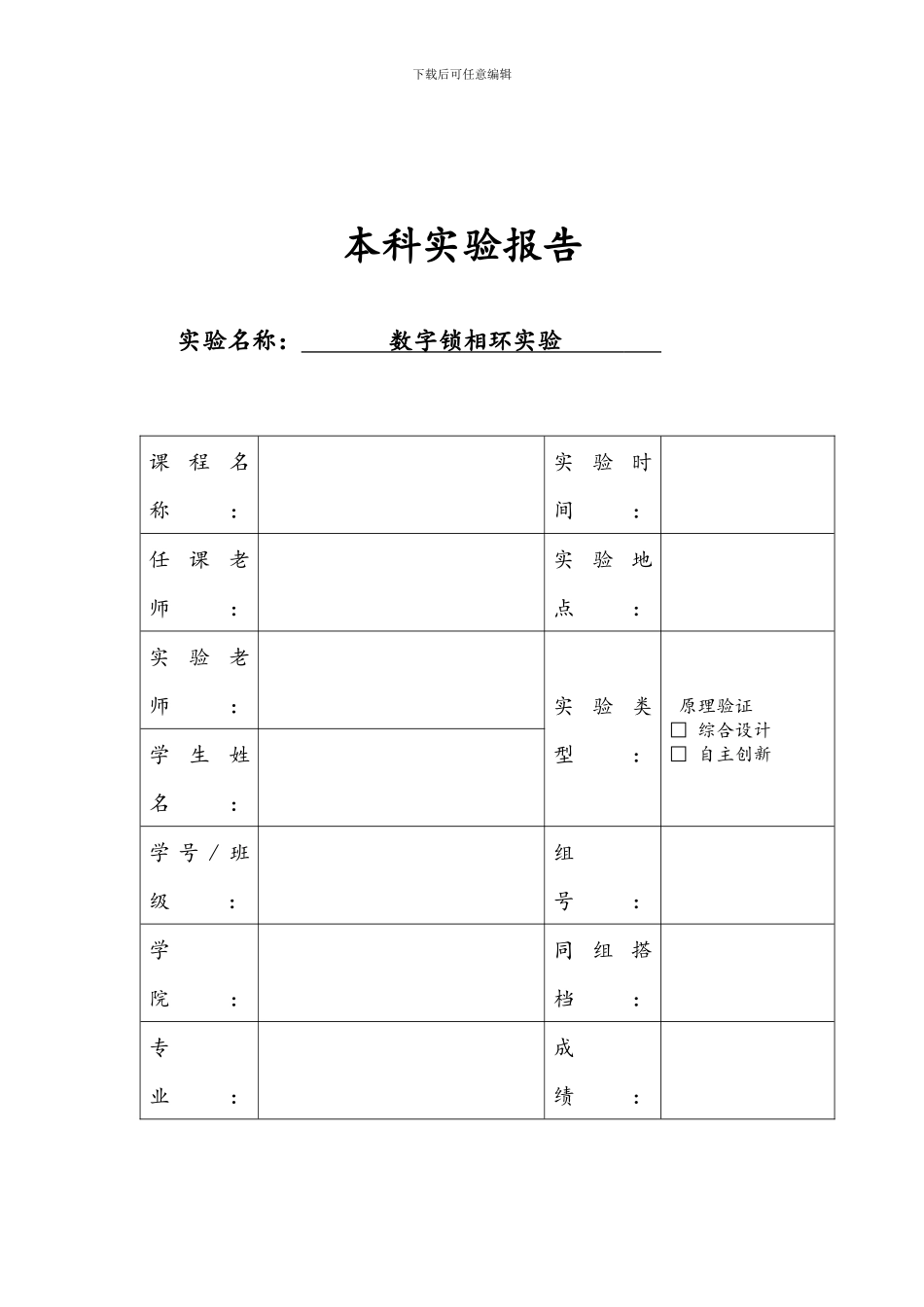

数字锁相环实验报告

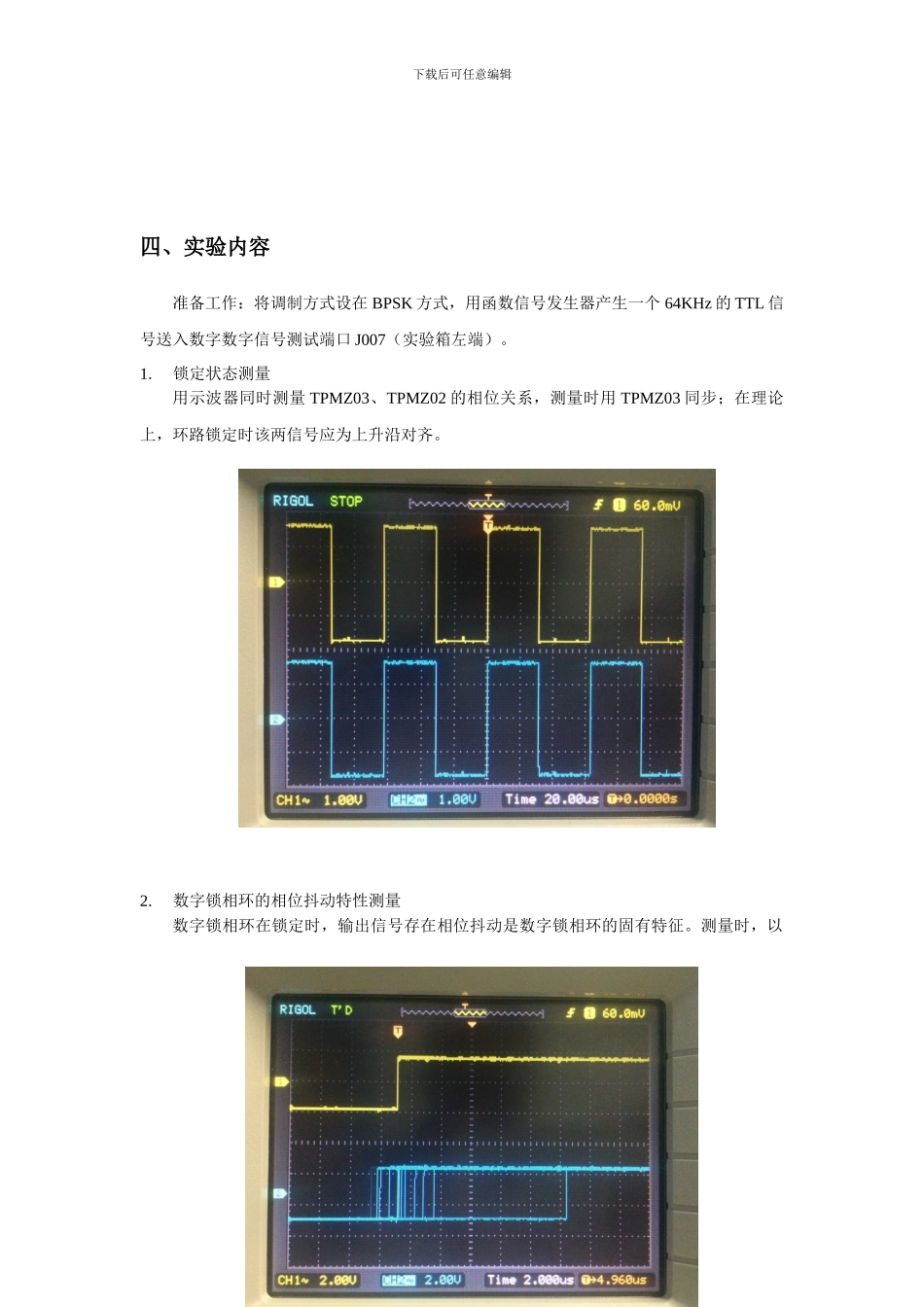

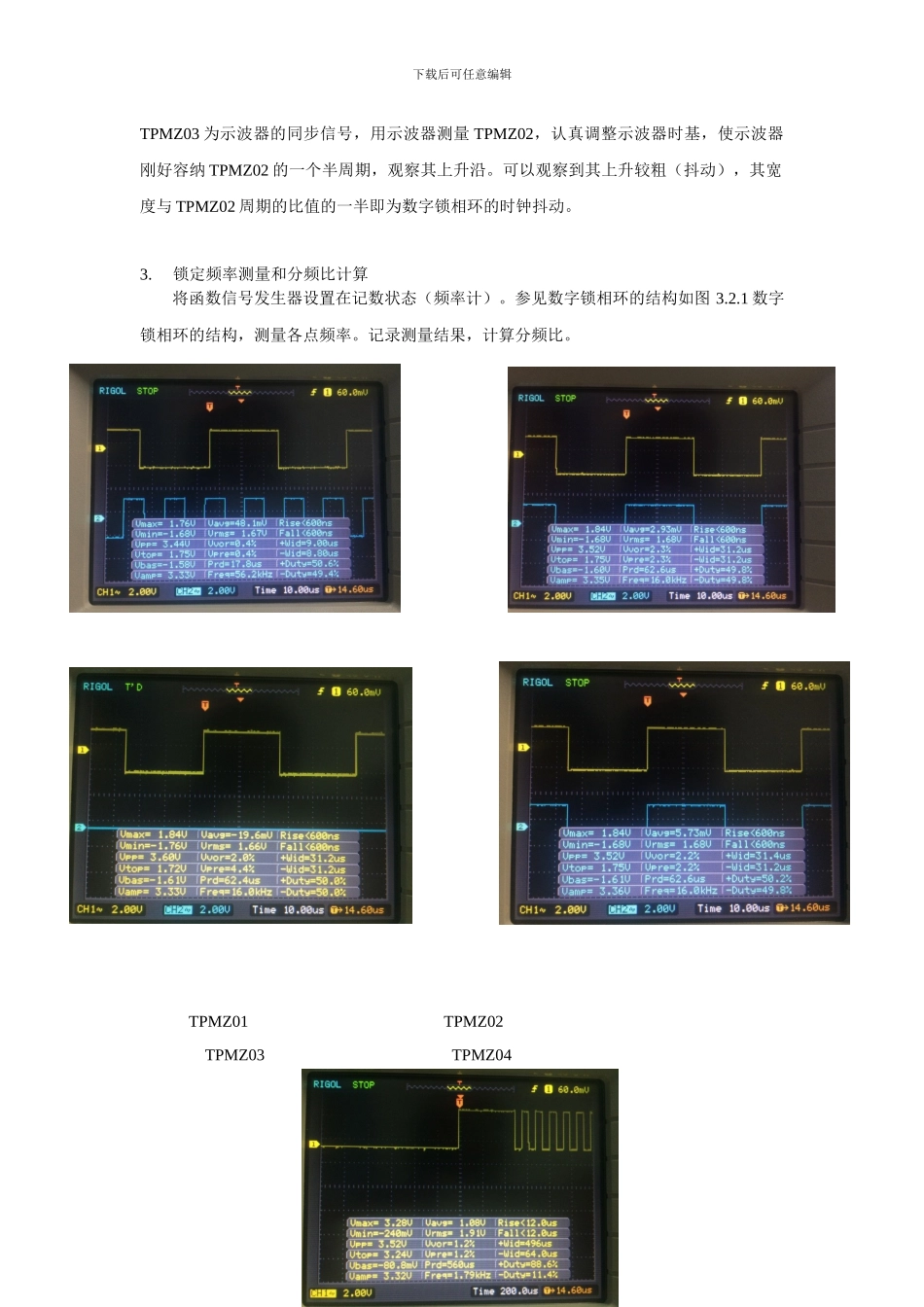

下载后可任意编辑本科实验报告实验名称： 数字锁相环实验 课程名称：实 验 时间：任课老师：实 验 地点：实验老师：实 验 类型： 原理验证□ 综合设计□ 自主创新学生姓名：学 号 / 班级：组 号：学 院：同 组 搭档：专 业：成 绩：下载后可任意编辑四、实验内容准备工作：将调制方式设在 BPSK 方式，用函数信号发生器产生一个 64KHz 的 TTL 信号送入数字数字信号测试端口 J007（实验箱左端）。1.锁定状态测量用示波器同时测量 TPMZ03、TPMZ02 的相位关系，测量时用 TPMZ03 同步；在理论上，环路锁定时该两信号应为上升沿对齐。2.数字锁相环的相位抖动特性测量数字锁相环在锁定时，输出信号存在相位抖动是数字锁相环的固有特征。测量时，以下载后可任意编辑TPMZ03 为示波器的同步信号，用示波器测量 TPMZ02，认真调整示波器时基，使示波器刚好容纳 TPMZ02 的一个半周期，观察其上升沿。可以观察到其上升较粗（抖动），其宽度与 TPMZ02 周期的比值的一半即为数字锁相环的时钟抖动。3.锁定频率测量和分频比计算将函数信号发生器设置在记数状态（频率计）。参见数字锁相环的结构如图 3.2.1 数字锁相环的结构，测量各点频率。记录测量结果，计算分频比。TPMZ01 TPMZ02TPMZ03 TPMZ04下载后可任意编辑TPMZ054.锁定过程观测（1）用示波器同时观测 TPMZ03、TPMZ02 的相位关系，测量时用 TPMZ03 同步；复位通信原理综合实验系统，则 FPGA 进行初始化，数字锁相环进行重锁状态。此时，观察它们的变化过程（锁相过程）。（2）用示波器测量 TPMZ05 波形，复位通信原理综合实验系统，观察调整的变化下载后可任意编辑过程。5.同步带测量（1）用函数信号发生器产生一个 64KHz 的 TTL 信号送入数字信号测试端口 J007。用示波器同时测量 TPMZ03、TPMZ02 的相位关系，测量时用 TPMZ03 同步；正常时环路锁定，该两信号应为上升沿对齐。（2）缓慢增加函数信号发生器输出频率，直至 TPMZ03、TPMZ02 两点波形失步，记录下失步前的频率。（3）调整函数信号发生器频率，使环路锁定。缓慢降低函数信号发生器输出频率，直至 TPMZ03、TPMZ02 两点波形失步，记录下失步前的频率。下载后可任意编辑（4）计算同步带。同步带为 66.02-62.04=3.98kHz6.捕捉带测量（1）用函数信号发生器产生一个 64KHz 的 TTL 信号送入数字信号测试端口 J0007。用示波器同时测量 TPMZ03、TPMZ02 的相位关系，测量时用 TPMZ03...
