架空线路的导线架设施工交底记录

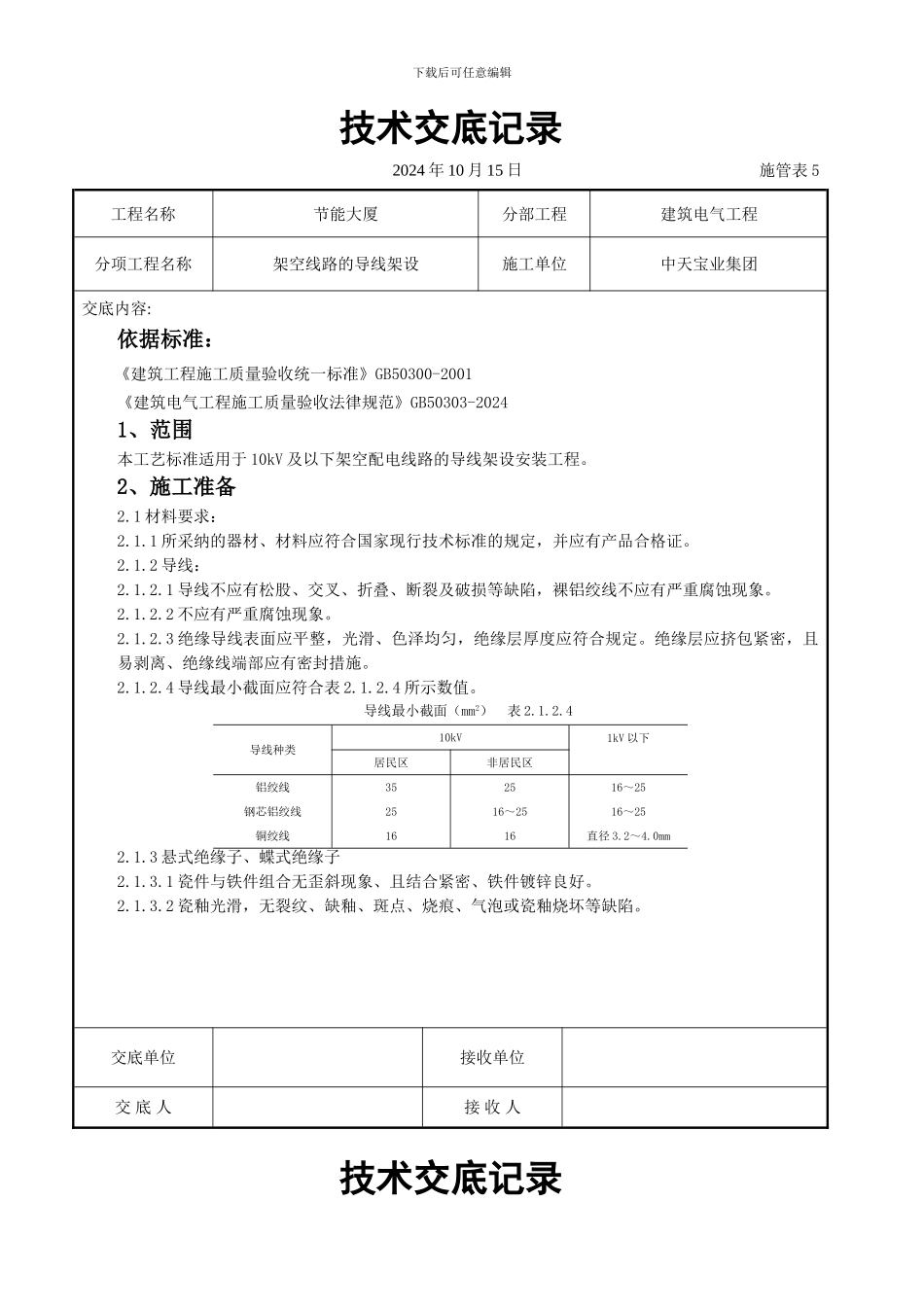

下载后可任意编辑技术交底记录2024 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的导线架设施工单位中天宝业集团交底内容:依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-20241、范围本工艺标准适用于 10kV 及以下架空配电线路的导线架设安装工程。2、施工准备2.1 材料要求：2.1.1 所采纳的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。2.1.2 导线：2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。2.1.2.2 不应有严重腐蚀现象。2.1.2.3 绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。2.1.2.4 导线最小截面应符合表 2.1.2.4 所示数值。导线最小截面（mm2） 表 2.1.2.4导线种类10kV1kV 以下居民区非居民区铝绞线钢芯铝绞线铜绞线3525162516～251616～2516～25直径 3.2～4.0mm2.1.3 悬式绝缘子、蝶式绝缘子2.1.3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。2.1.3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。交底单位接收单位交 底 人接 收 人技术交底记录下载后可任意编辑2024 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的导线架设施工单位中天宝业集团交底内容:2.1.3.3 弹簧销、垫的弹力适宜。2.1.3.4 高压绝缘子的沟通耐压试验结果必须符合施工法律规范的规定。2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于 2.0mm，绝缘导线应选用绝缘绑线。2.1.5 耐张线夹、并沟线夹、钳压管、铝带2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.2 线夹转动灵活，与导线接触面符合要求。2.1.5.3 碗头挂板、平行挂板、直角挂板、U 型挂环、球头挂环、拉板、曲型垫等。2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.5 应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。2.1.6 螺栓：2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径 1～300mm 公差》的粗牙三级标准。2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合...
