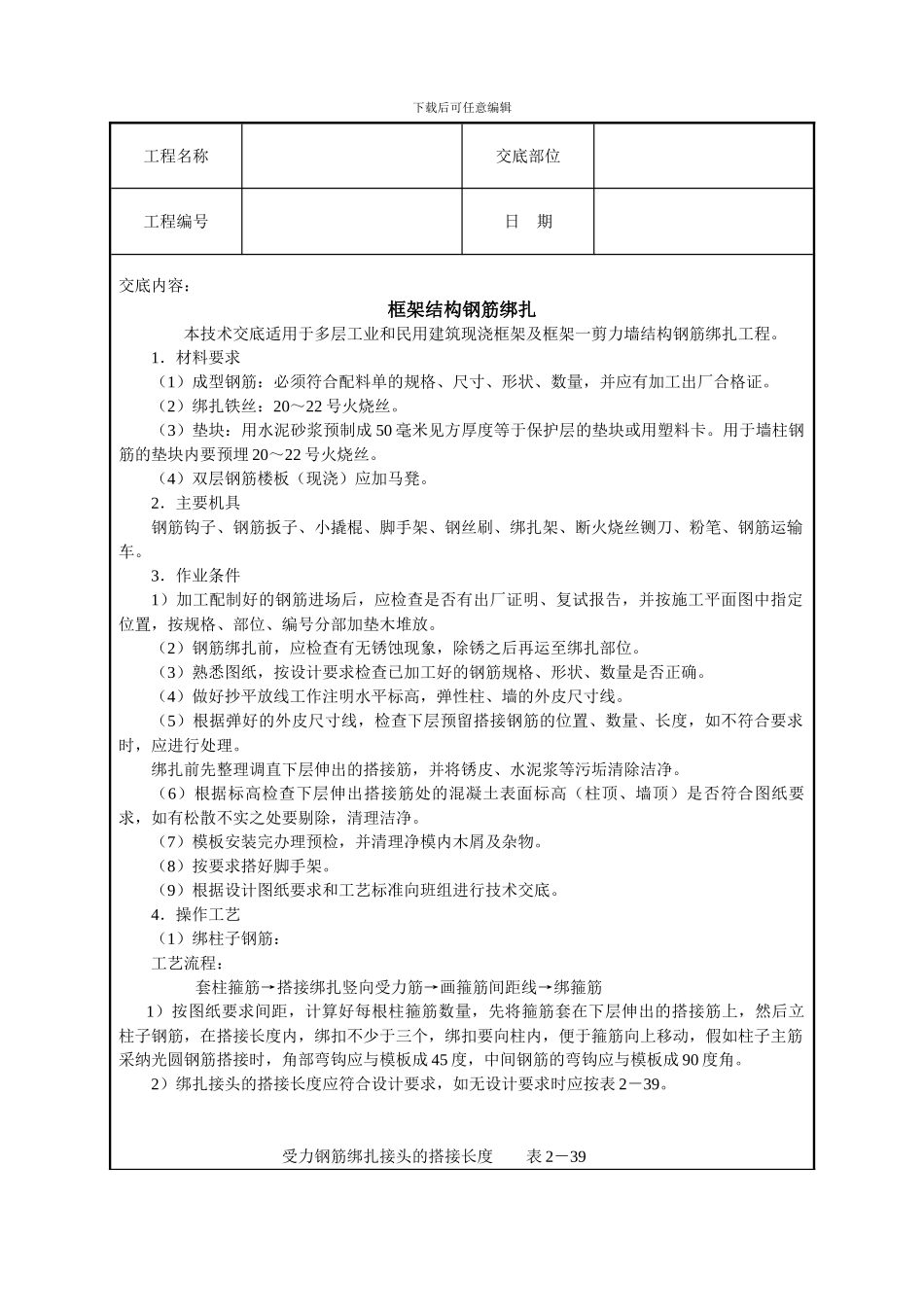

框架结构钢筋绑扎技术交底

框架结构钢筋绑扎技术交底_第1页
1/11
框架结构钢筋绑扎技术交底_第2页
2/11
框架结构钢筋绑扎技术交底_第3页
3/11
下载后可任意编辑工程名称交底部位工程编号日 期交底内容:框架结构钢筋绑扎 本技术交底适用于多层工业和民用建筑现浇框架及框架一剪力墙结构钢筋绑扎工程。1.材料要求(1)成型钢筋:必须符合配料单的规格、尺寸、形状、数量,并应有加工出厂合格证。(2)绑扎铁丝:20~22 号火烧丝。(3)垫块:用水泥砂浆预制成 50 毫米见方厚度等于保护层的垫块或用塑料卡。用于墙柱钢筋的垫块内要预埋 20~22 号火烧丝。(4)双层钢筋楼板(现浇)应加马凳。2.主要机具钢筋钩子、钢筋扳子、小撬棍、脚手架、钢丝刷、绑扎架、断火烧丝铡刀、粉笔、钢筋运输车。3.作业条件1)加工配制好的钢筋进场后,应检查是否有出厂证明、复试报告,并按施工平面图中指定位置,按规格、部位、编号分部加垫木堆放。(2)钢筋绑扎前,应检查有无锈蚀现象,除锈之后再运至绑扎部位。(3)熟悉图纸,按设计要求检查已加工好的钢筋规格、形状、数量是否正确。(4)做好抄平放线工作注明水平标高,弹性柱、墙的外皮尺寸线。(5)根据弹好的外皮尺寸线,检查下层预留搭接钢筋的位置、数量、长度,如不符合要求时,应进行处理。绑扎前先整理调直下层伸出的搭接筋,并将锈皮、水泥浆等污垢清除洁净。(6)根据标高检查下层伸出搭接筋处的混凝土表面标高(柱顶、墙顶)是否符合图纸要求,如有松散不实之处要剔除,清理洁净。(7)模板安装完办理预检,并清理净模内木屑及杂物。(8)按要求搭好脚手架。(9)根据设计图纸要求和工艺标准向班组进行技术交底。4.操作工艺(1)绑柱子钢筋:工艺流程: 套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋1)按图纸要求间距,计算好每根柱箍筋数量,先将箍筋套在下层伸出的搭接筋上,然后立柱子钢筋,在搭接长度内,绑扣不少于三个,绑扣要向柱内,便于箍筋向上移动,假如柱子主筋采纳光圆钢筋搭接时,角部弯钩应与模板成 45 度,中间钢筋的弯钩应与模板成 90 度角。2)绑扎接头的搭接长度应符合设计要求,如无设计要求时应按表 2-39。 受力钢筋绑扎接头的搭接长度 表 2-39下载后可任意编辑工程名称交底部位工程编号日 期项次钢筋类型混凝土强度等级 C20C25C301I 级钢筋35d30d25d2Ⅱ 级钢筋(月牙纹)45d40d35d3Ⅲ 级钢筋(月牙纹)55d50d45d 注:1 当Ⅱ、Ⅲ级钢筋 d>24mm 时其搭接长度应按表中数值增 5d 采纳。 2.当螺纹钢筋直径≤25mm 时,其受拉钢筋的搭接长度按表中数值减少 5d 采纳。 3.任...
