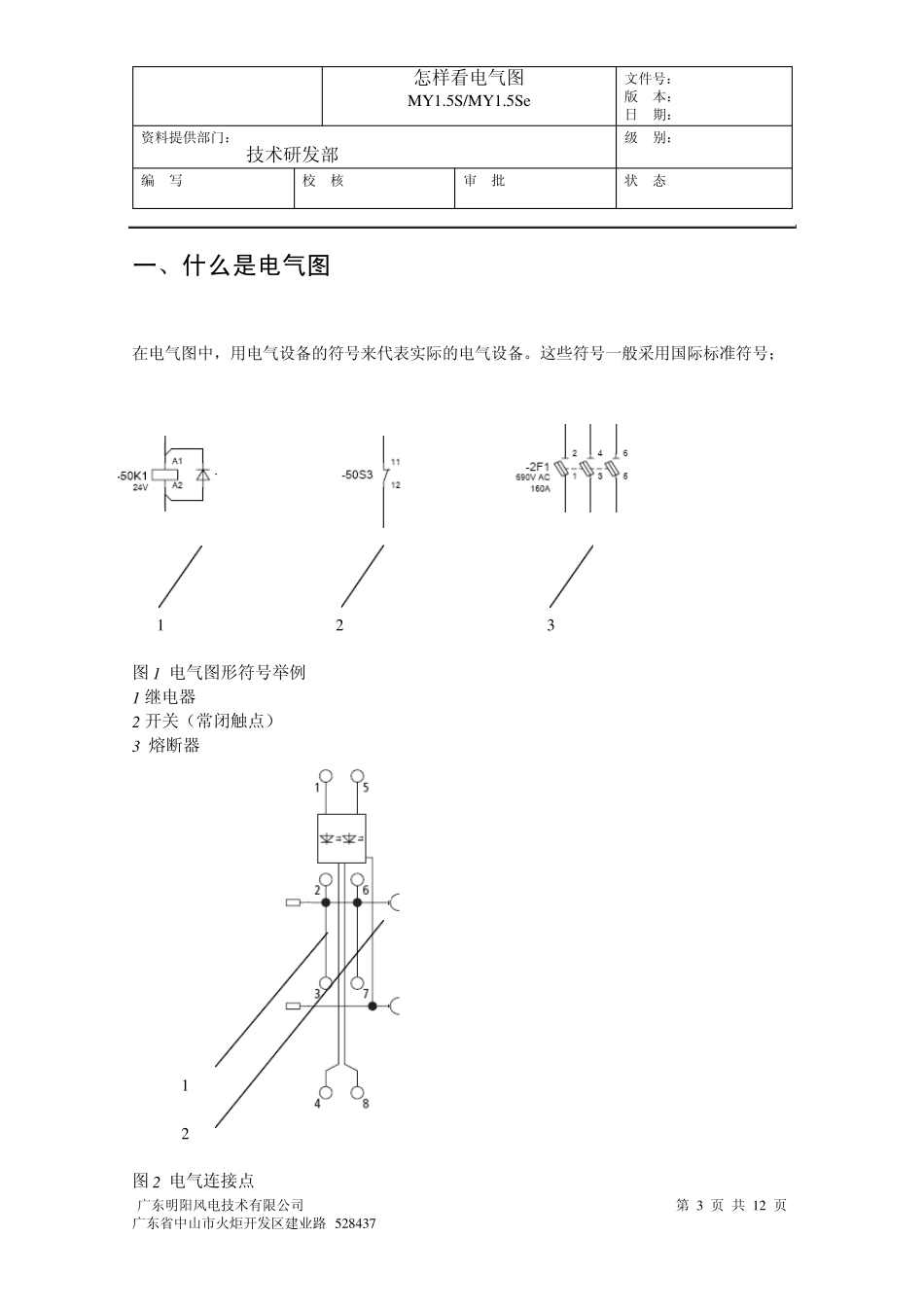

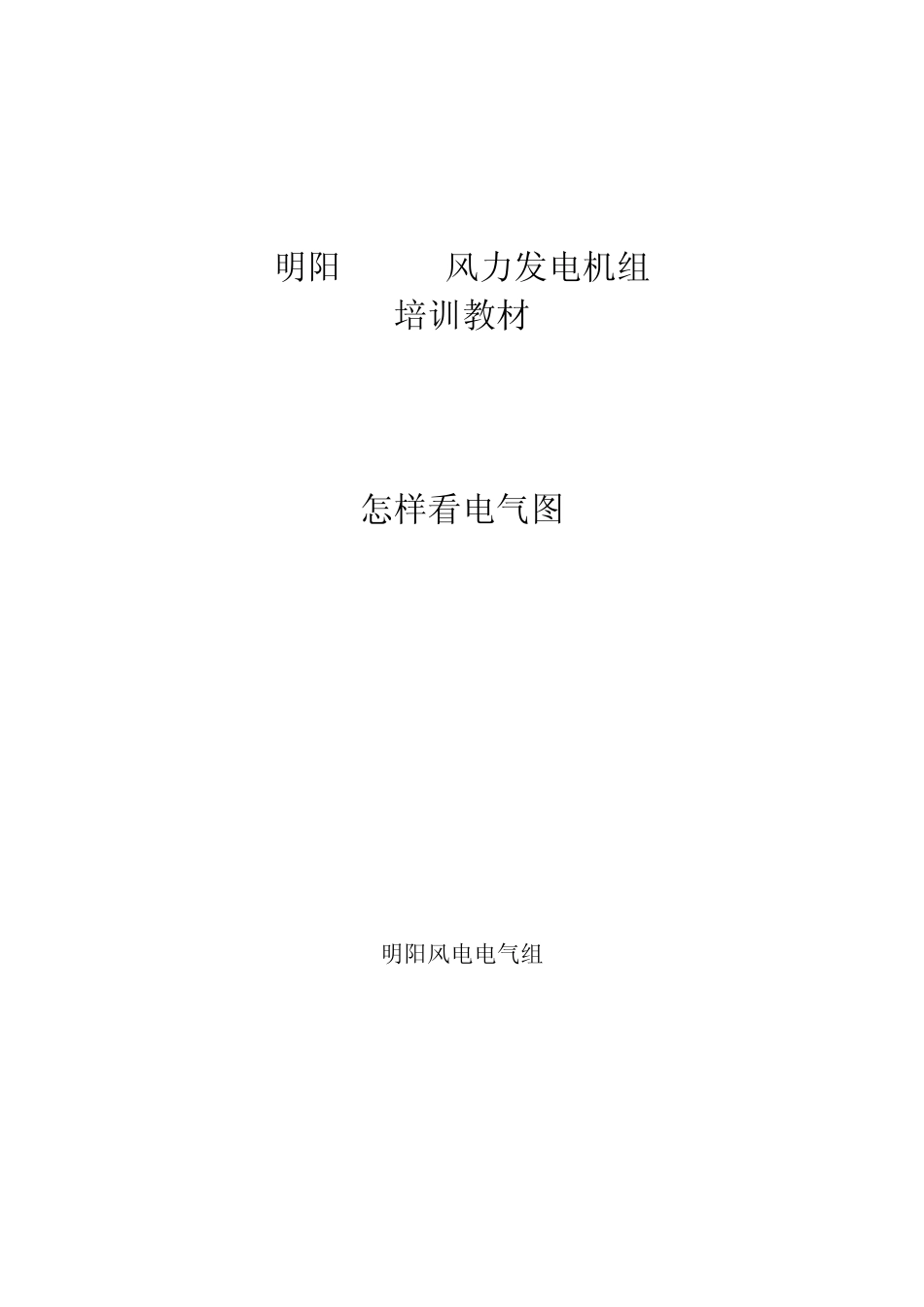

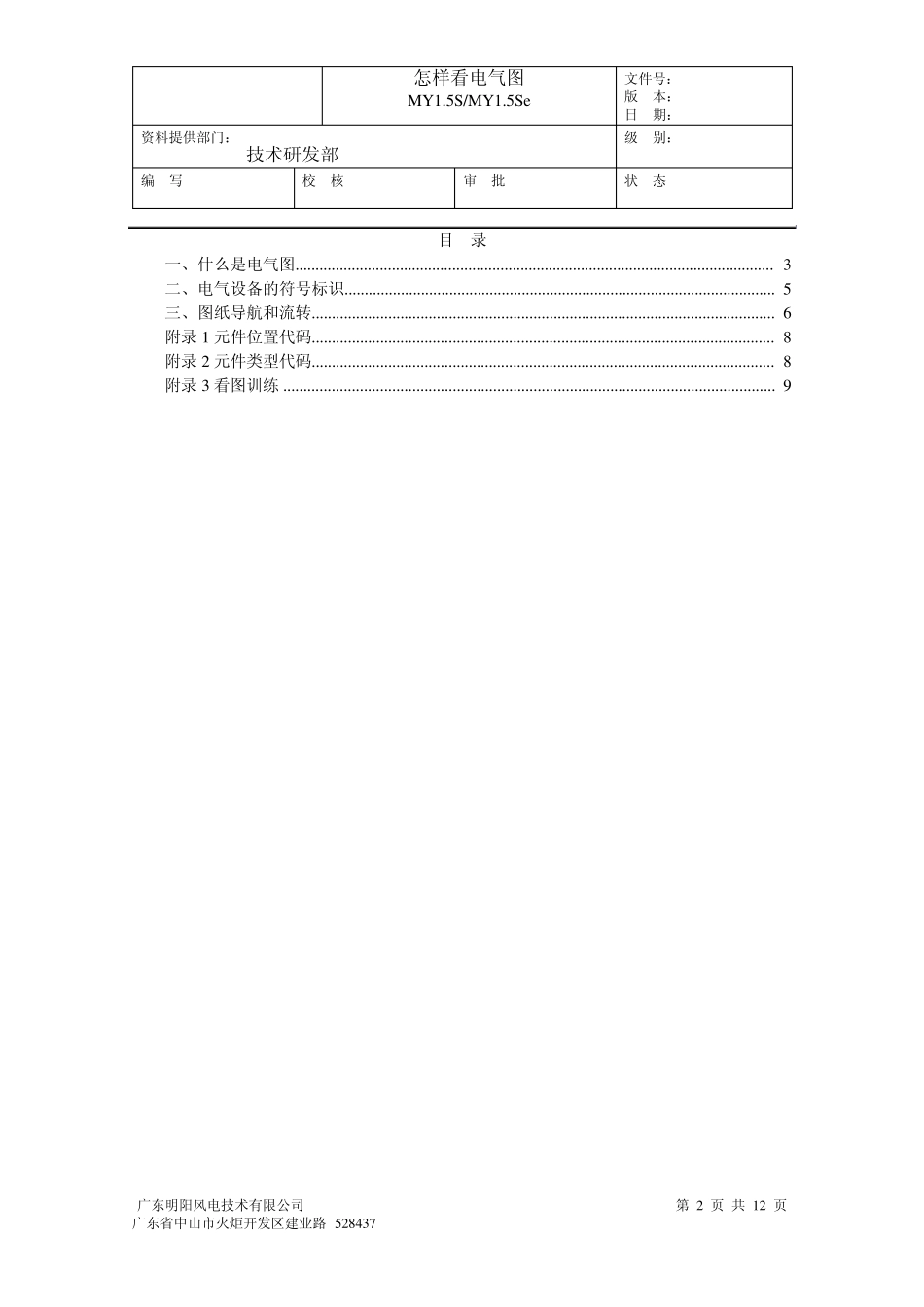

明阳1.5MW风力发电机组 培训教材 怎样看电气图 明阳风电电气组 怎样看电气图 MY1.5S/MY1.5Se 文件号： 版 本： 日 期： 资料提供部门： 技术研发部 级 别： 编 写 校 核 审 批 状 态 广东明阳风电技术有限公司 第 2 页 共 12 页 广东省中山市火炬开发区建业路 528437 目 录 一、什么是电气图....................................................................................................................... 3 二、电气设备的符号标识 ........................................................................................................... 5 三、图纸导航和流转................................................................................................................... 6 附录1 元件位置代码................................................................................................................... 8 附录2 元件类型代码................................................................................................................... 8 附录3 看图训练 .......................................................................................................................... 9 怎样看电气图 MY1.5S/MY1.5Se 文件号： 版 本： 日 期： 资料提供部门： 技术研发部 级 别： 编 写 校 核 审 批 状 态 广东明阳风电技术有限公司 第 3 页 共 12 页 广东省中山市火炬开发区建业路 528437 一、什么是电气图 在电气图中，用电气设备的符号来代表实际的电气设备。这些符号一般采用国际标准符号； 1 2 3 图1 电气图形符号举例 1 继电器 2 开关（常闭触点） 3 熔断器 1 2 图2 电气连接点 怎样看电气图 MY1.5S/MY1.5Se 文件号： 版 本： 日 期： 资料提供部门： 技术研发部 级 别： 编 写 校 核 审 批 状 态 广东明阳风电技术有限公司 第 4 页 共 12 页 广东省中山市火炬开发区建业路 528437 1 电气连接点 2 无电气连接 1 2 图3 多触点继电器 1 继电器本体 2 继电器触点 图4 复杂设备举例－U PS 图4 表示一个：输入为交流400V，输出为直流24V 的UPS 设备；至于该设备内部的结构则并不关心。 怎样看电气图 MY1.5S/MY1.5Se 文件号...
