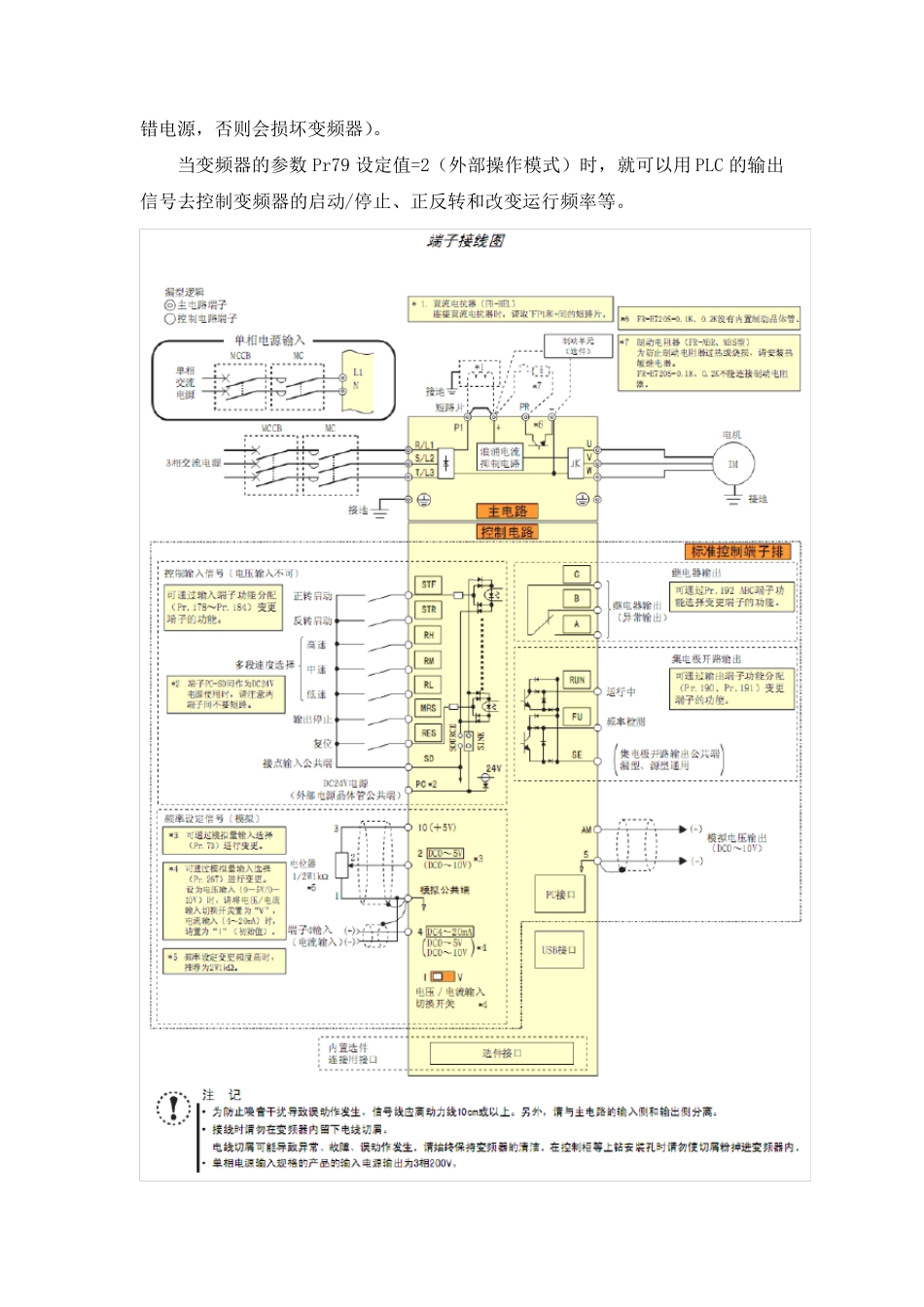

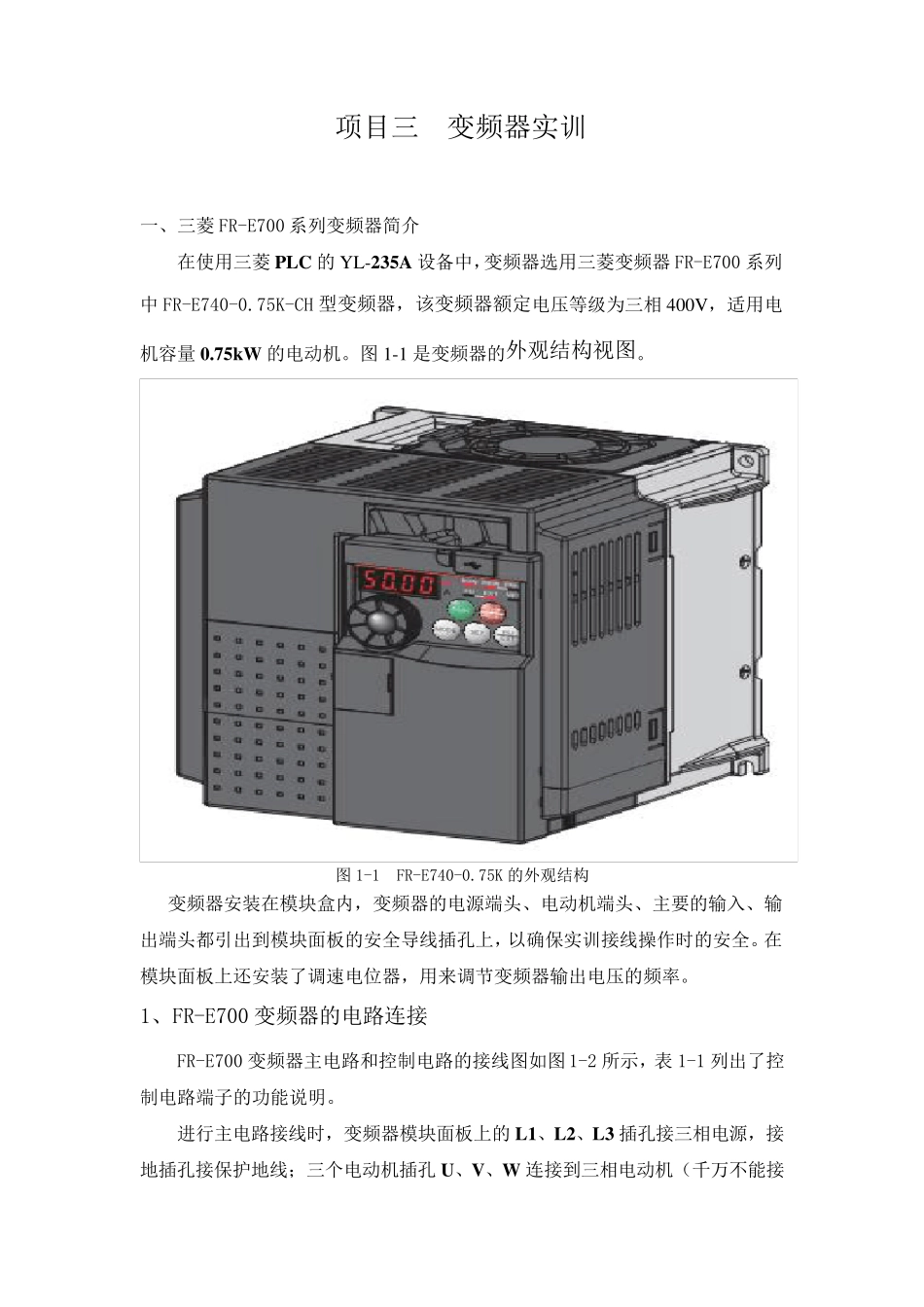

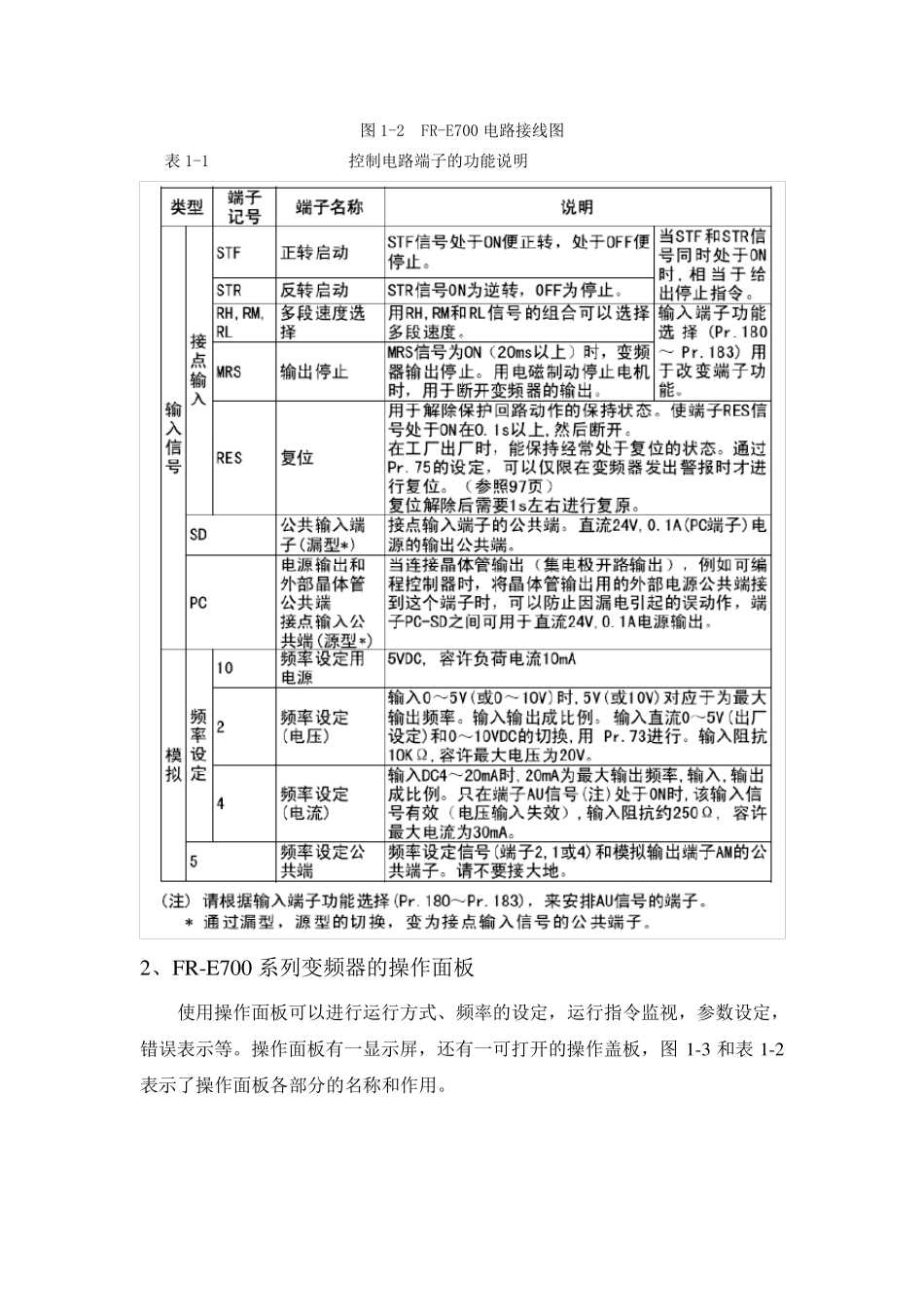

项目三 变频器实训 一、三菱 FR-E700 系列变频器简介 在使用三菱 PLC 的 YL-235A 设备中，变频器选用三菱变频器FR-E700 系列中 FR-E740-0.75K-CH 型变频器，该变频器额定电压等级为三相 400V，适用电机容量 0.75kW 的电动机。图 1-1 是变频器的外观结构视图。 图 1-1 FR-E740-0.75K 的外观结构 变频器安装在模块盒内，变频器的电源端头、电动机端头、主要的输入、输出端头都引出到模块面板的安全导线插孔上，以确保实训接线操作时的安全。在模块面板上还安装了调速电位器，用来调节变频器输出电压的频率。 1、FR-E700 变频器的电路连接 FR-E700 变频器主电路和控制电路的接线图如图 1-2 所示，表 1-1 列出了控制电路端子的功能说明。 进行主电路接线时，变频器模块面板上的 L1、L2、L3 插孔接三相电源，接地插孔接保护地线；三个电动机插孔 U、V、W 连接到三相电动机（千万不能接错电源，否则会损坏变频器）。 当变频器的参数Pr79 设定值=2（外部操作模式）时，就可以用PLC 的输出信号去控制变频器的启动/停止、正反转和改变运行频率等。 图1-2 FR-E700 电路接线图 表1-1 控制电路端子的功能说明 2、FR-E700 系列变频器的操作面板 使用操作面板可以进行运行方式、频率的设定，运行指令监视，参数设定，错误表示等。操作面板有一显示屏，还有一可打开的操作盖板，图1-3 和表1-2表示了操作面板各部分的名称和作用。 图1-3 操作面板各部分的名称 表1-2 FR-E700 面板上运行状态的表示 按键中最重要的是[MODE]键（“模式”键或“状态”键），它可以改变显示模式（状态）。模式共有 5 种：监视、频率设定、参数设定、PU 操作以及帮助模式。连续按动[MODE]键，显示器将循环顺序显示以上几种模式。 在每种模式下有不同的功能，如在“监视”模式下，按[SET]键，可以显示电动机的频率(“Hz”灯亮)，或显示电流(“A”灯亮)等运行信息；又如在“操作”模式下，按旋钮，可选择“外部操作”（利用外部信号控制变频器的运转）、“PU 操作”（利用变频器操作单元的键直接控制变频器的运转）或“PU 点动操作”等操作模式；在参数设定模式下，可根据实际需要改变变频器的参数值等。图1-4 是用基本操作示意。 图1-4 基本操作示意 3、FR-E700 变频器的运行操作和参数设置 （1 ）FR-E700 运行操作方式 FR-E700 变频器的运行操作模式如图1 -5 所示。 图1-5 E700 常用的操作模式 运行操作模式...
