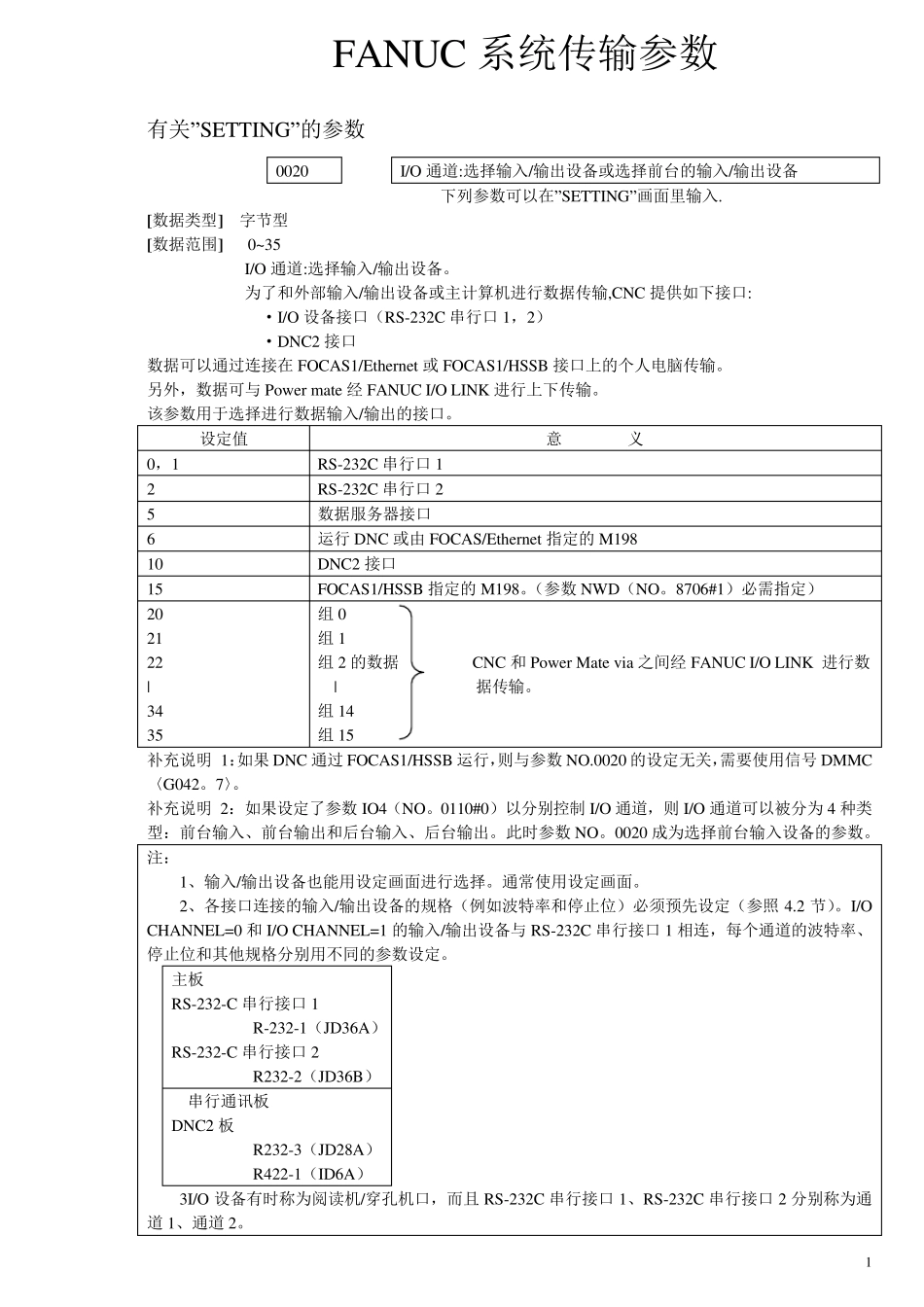

1 FANUC 系统传输参数 有关”SETTING”的参数 0020 I/O 通道:选择输入/输出设备或选择前台的输入/输出设备 下列参数可以在”SETTING”画面里输入. [数据类型] 字节型 [数据范围] 0~ 35 I/O 通道:选择输入/输出设备。 为了和外部输入/输出设备或主计算机进行数据传输,CNC 提供如下接口: ·I/O 设备接口（RS-232C 串行口1，2） ·DNC2 接口 数据可以通过连接在FOCAS1/Ethernet 或FOCAS1/HSSB 接口上的个人电脑传输。 另外，数据可与 Power mate 经 FANUC I/O LINK 进行上下传输。 该参数用于选择进行数据输入/输出的接口。 设定值 意 义 0，1 RS-232C 串行口1 2 RS-232C 串行口2 5 数据服务器接口 6 运行DNC 或由 FOCAS/Ethernet 指定的M198 10 DNC2 接口 15 FOCAS1/HSSB 指定的M198。（参数NWD（NO。8706#1）必需指定） 20 21 22 | 34 35 组 0 组 1 组 2 的数据 CNC 和Power Mate via 之间经 FANUC I/O LINK 进行数 | 据传输。 组 14 组 15 补充说明 1：如果 DNC 通过 FOCAS1/HSSB 运行，则与参数NO.0020 的设定无关，需要使用信号 DMMC〈G042。7〉。 补充说明 2：如果设定了参数IO4（NO。0110#0）以分别控制 I/O 通道，则 I/O 通道可以被分为4 种类型：前台输入、前台输出和后台输入、后台输出。此时参数NO。0020 成为选择前台输入设备的参数。 注： 1、输入/输出设备也能用设定画面进行选择。通常使用设定画面。 2、各接口连接的输入/输出设备的规格（例如波特率和停止位）必须预先设定（参照 4.2 节）。I/O CHANNEL=0 和I/O CHANNEL=1 的输入/输出设备与 RS-232C 串行接口1 相连，每个通道的波特率、停止位和其他规格分别用不同的参数设定。 主板 RS-232-C 串行接口1 R-232-1（JD36A） RS-232-C 串行接口2 R232-2（JD36B） 串行通讯板 DNC2 板 R232-3（JD28A） R422-1（ID6A） 3I/O 设备有时称为阅读机/穿孔机口，而且 RS-232C 串行接口1、RS-232C 串行接口2 分别称为通道1、通道2。 2 FANUC 系统传输参数 有关”SETTING”的参数 0021 设定前台输出设备 0022 设定后台输入设备 0023 设定后台输出设备 [数据类型]：字节型 [数据范围]：0~2，5，10 这些参数只在设定了参数IO4（NO。0110#0），分别控制不同的通道时有效。当I/O 通道分成4 种类型：前台输入、前台输出和后台输入、后台输出时，用...
