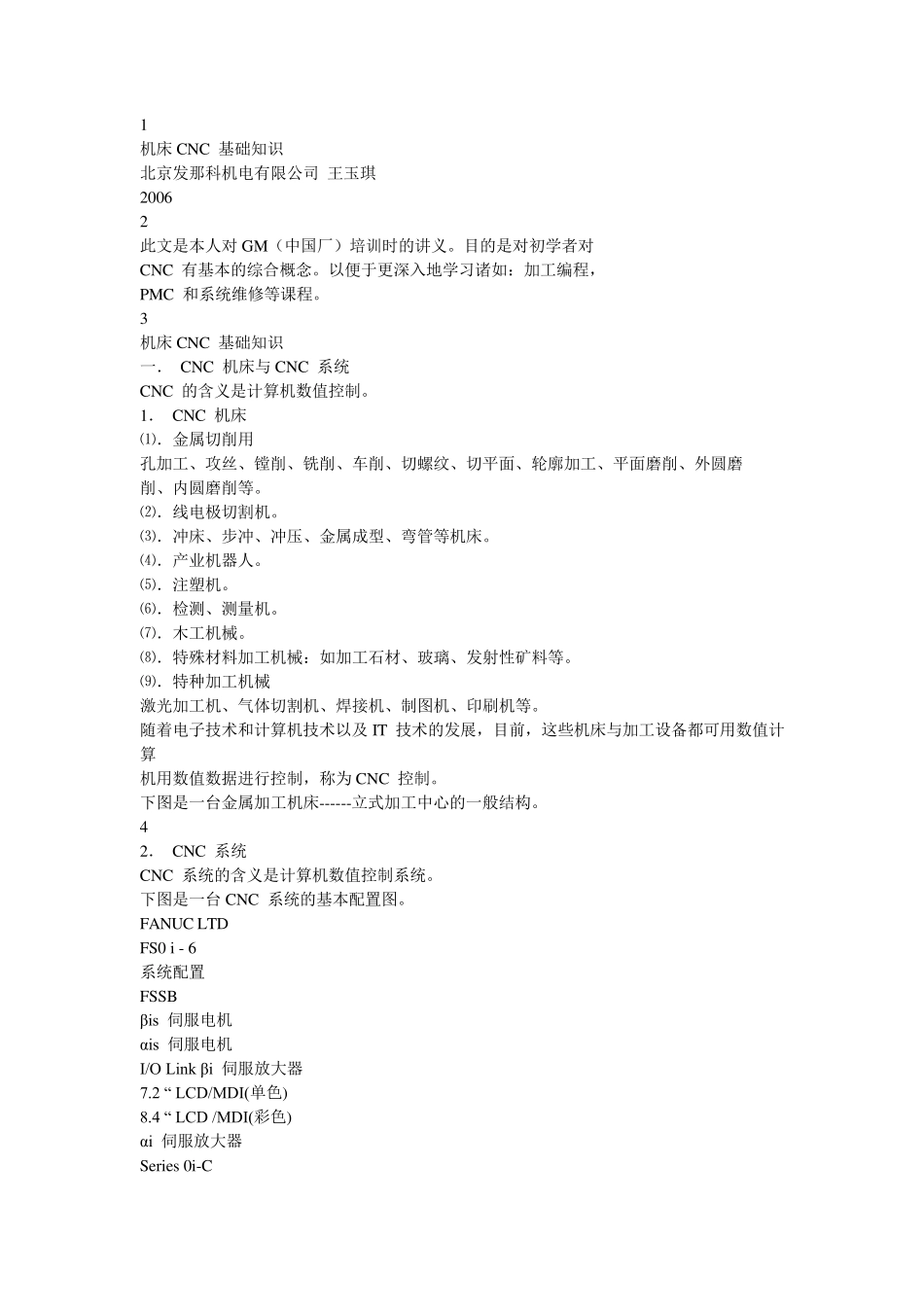

1 机床CNC 基础知识 北京发那科机电有限公司 王玉琪 2006 2 此文是本人对GM（中国厂）培训时的讲义。目的是对初学者对 CNC 有基本的综合概念。以便于更深入地学习诸如：加工编程， PMC 和系统维修等课程。 3 机床CNC 基础知识 一． CNC 机床与CNC 系统 CNC 的含义是计算机数值控制。 1． CNC 机床 ⑴．金属切削用 孔加工、攻丝、镗削、铣削、车削、切螺纹、切平面、轮廓加工、平面磨削、外圆磨 削、内圆磨削等。 ⑵．线电极切割机。 ⑶．冲床、步冲、冲压、金属成型、弯管等机床。 ⑷．产业机器人。 ⑸．注塑机。 ⑹．检测、测量机。 ⑺．木工机械。 ⑻．特殊材料加工机械：如加工石材、玻璃、发射性矿料等。 ⑼．特种加工机械 激光加工机、气体切割机、焊接机、制图机、印刷机等。 随着电子技术和计算机技术以及 IT 技术的发展，目前，这些机床与加工设备都可用数值计算 机用数值数据进行控制，称为 CNC 控制。 下图是一台金属加工机床------立式加工中心的一般结构。 4 2． CNC 系统 CNC 系统的含义是计算机数值控制系统。 下图是一台 CNC 系统的基本配置图。 FANUC LTD FS0 i - 6 系统配置 FSSB βis 伺服电机 αis 伺服电机 I/O Link βi 伺服放大器 7.2 “ LCD/MDI(单色) 8.4 “ LCD /MDI(彩色) αi 伺服放大器 Series 0i-C 以太网10 base T/100 base TX PC Internet αi 主轴电机 FANUC I/O Link DI/DO 1024/1024 操作面板I/O 模块I/O 单元 系统在LCD 后面 CNC 系统的基本配置 机床的CNC 控制是集成多学科的综合控制技术。 上图是一台典型的CNC 控制系统。从图中可见，一台CNC 系统包括：⑴．CNC 控制单元（数 值控制器部分）。⑵．伺服驱动单元和进给伺服电动机。⑶．主轴驱动单元和主轴电动机。⑷．PMC （PLC）控制器。⑸．机床强电柜（包括刀库）控制信号的输入/输出（I/O）单元。⑹．机床的位 置测量与反馈单元（通常包括在伺服驱动单元中）。⑺．外部轴（机械）控制单元。如：刀库、交 换工作台、上下料机械手等的驱动轴。⑻．信息的输入/输出设备。如电脑、磁盘机、存储卡、键 盘、专用信息设备等。⑼．网络。如以太网、HSSB（高速数据传输口）、RS-232C 口等和加工现场 的局域网。 上图右下方的I/O Link βi 伺服放大器与电动机用于外部机械的驱动与控制。上方画出了以太 网。 CNC 单元（控制器部分）的硬...
