FANUC数控车床简单编程2010.10

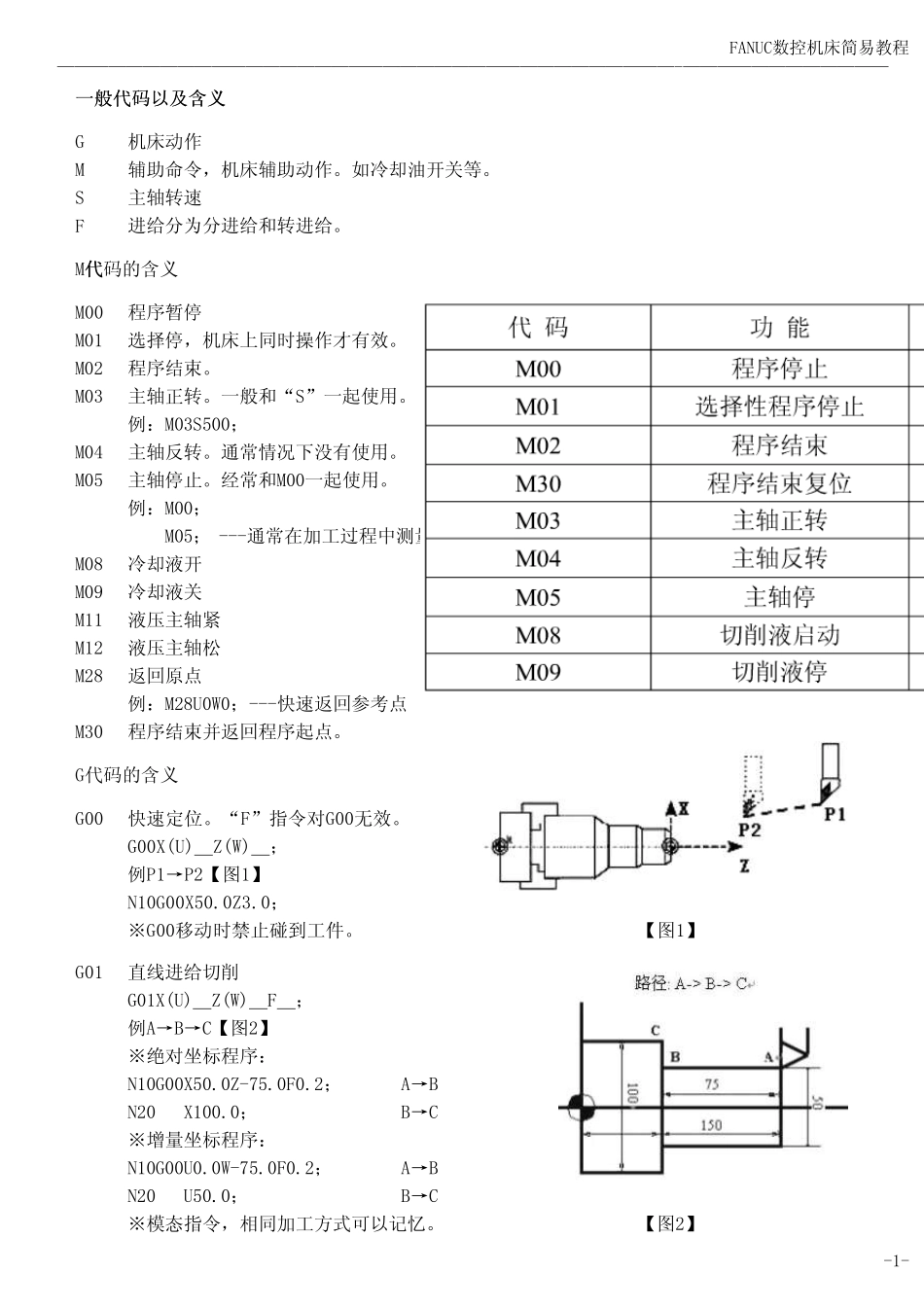

FANUC数控车床简单编程2010.10_第1页
1/16

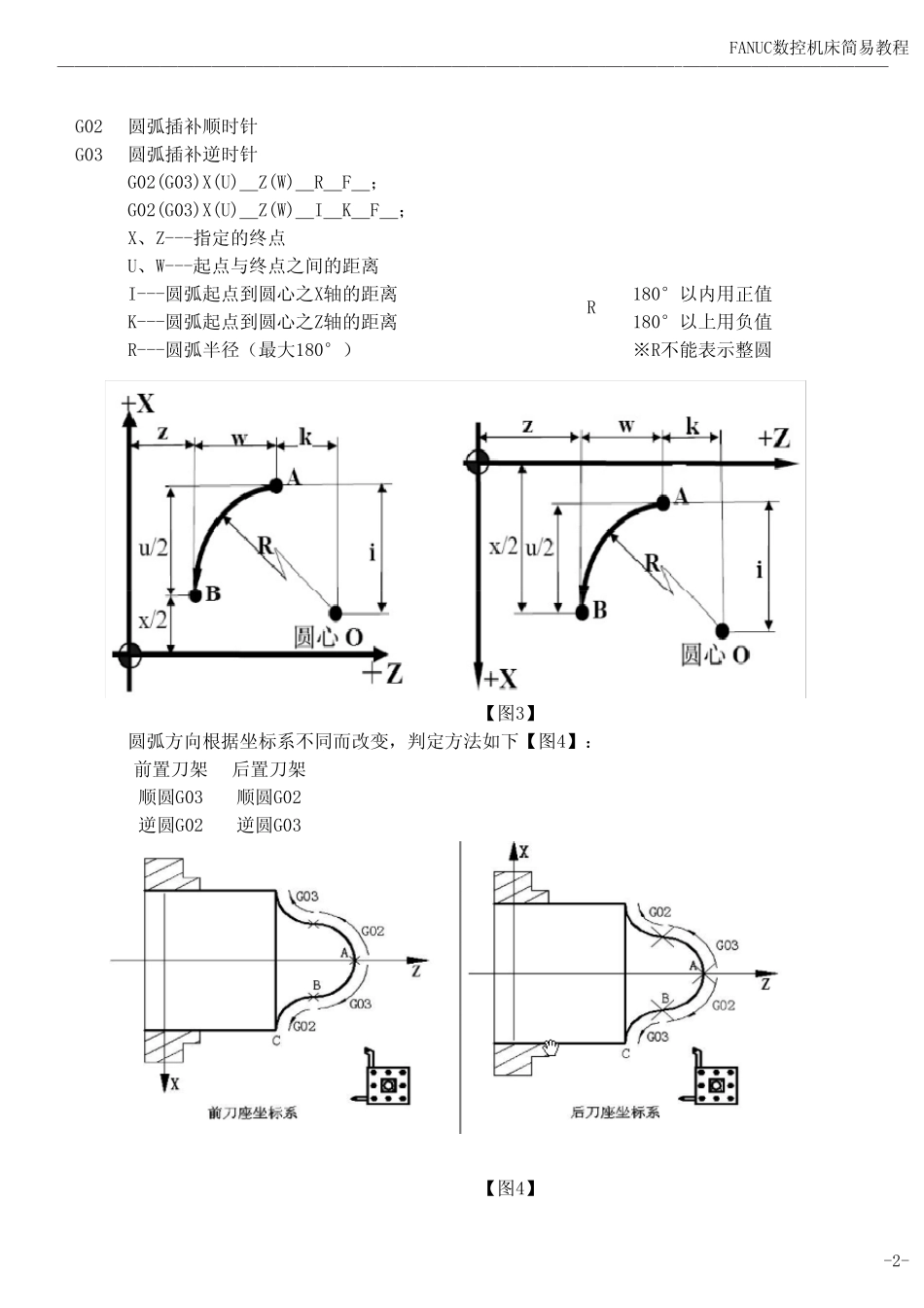

FANUC数控车床简单编程2010.10_第2页
2/16

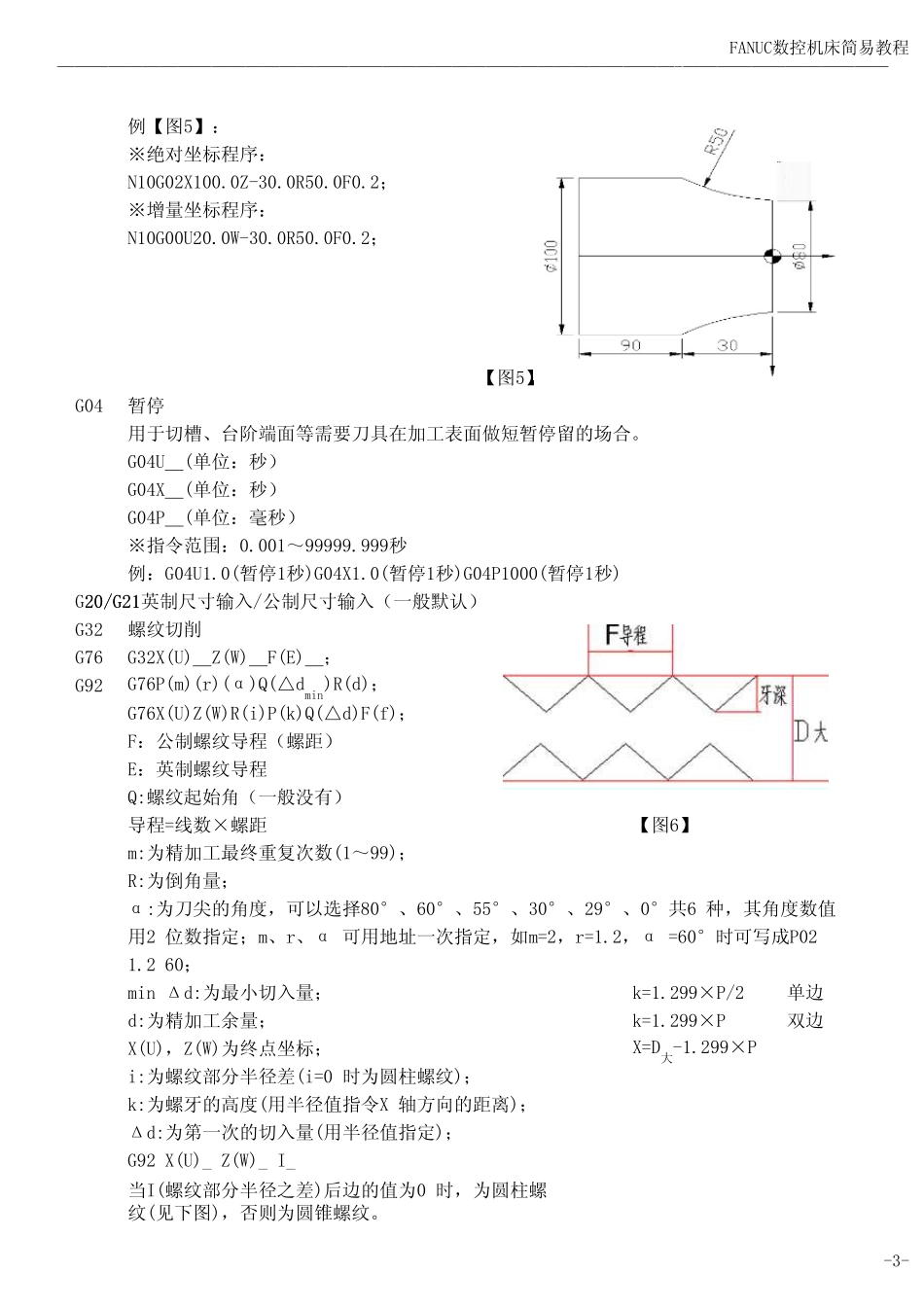

FANUC数控车床简单编程2010.10_第3页
3/16
————————————————————————————————————-————————————FANUC数控机床简易教程一般代一般代码以及含义码以及含义G机床动作M辅助命令,机床辅助动作。如冷却油开关等。S主轴转速F进给分为分进给和转进给。M代代码的含义M00程序暂停M01选择停,机床上同时操作才有效。M02程序结束。M03主轴正转。一般和“S”一起使用。例:M03S500;M04主轴反转。通常情况下没有使用。M05主轴停止。经常和M00一起使用。例:M00; M05; ---通常在加工过程中测量尺寸使用。M08冷却液开M09冷却液关M11液压主轴紧M12液压主轴松M28返回原点例:M28U0W0;---快速返回参考点M30程序结束并返回程序起点。G代码的含义G00快速定位。“F”指令对G00无效。G00X(U)_Z(W)_;例P1→P2【图1】N10G00X50.0Z3.0;※G00移动时禁止碰到工件。【图1】G01直线进给切削G01X(U)_Z(W)_F_;例A→B→C【图2】※绝对坐标程序:N10G00X50.0Z-75.0F0.2;A→BN20 X100.0;B→C※增量坐标程序:N10G00U0.0W-75.0F0.2;A→BN20 U50.0;B→C※模态指令,相同加工方式可以记忆。【图2】-1-————————————————————————————————————-————————————FANUC数控机床简易教程G02圆弧插补顺时针G03圆弧插补逆时针G02(G03)X(U)_Z(W)_R_F_;G02(G03)X(U)_Z(W)_I_K_F_;X、Z---指定的终点U、W---起点与终点之间的距离I---圆弧起点到圆心之X轴的距离180°以内用正值K---圆弧起点到圆心之Z轴的距离180°以上用负值R---圆弧半径(最大180°)※R不能表示整圆R【图3】圆弧方向根据坐标系不同而改变,判定方法如下【图4】:前置刀架后置刀架顺圆G03顺圆G02逆圆G02逆圆G03【图4】-2-————————————————————————————————————-————————————FANUC数控机床简易教程例【图5】:※绝对坐标程序:N10G02X100.0Z-30.0R50.0F0.2;※增量坐标程序:N10G00U20.0W-30.0R50.0F0.2;【图5】G04暂停用于切槽、台阶端面等需要刀具在加工表面做短暂停留的场合。G04U_(单位:秒)G04X_(单位:秒)G04P_(单位:毫秒)※指令范围:0.001~99999.999秒例:G04U1.0(暂停1秒)G04X1.0(暂停1秒)G04P1000(暂停1秒)G20/G2120/G21英制尺寸输入/公制尺寸输入(一般默认)G32螺纹切削G76G32X(U)_Z(W)_F(E)_;G92G76P(m)(r)(α)Q(△dmin)R(d);G76X(U)Z(W)R(i)P(k)Q(△d)F(f);F:公...
