FANUC铣床编程G代码命令使用实例

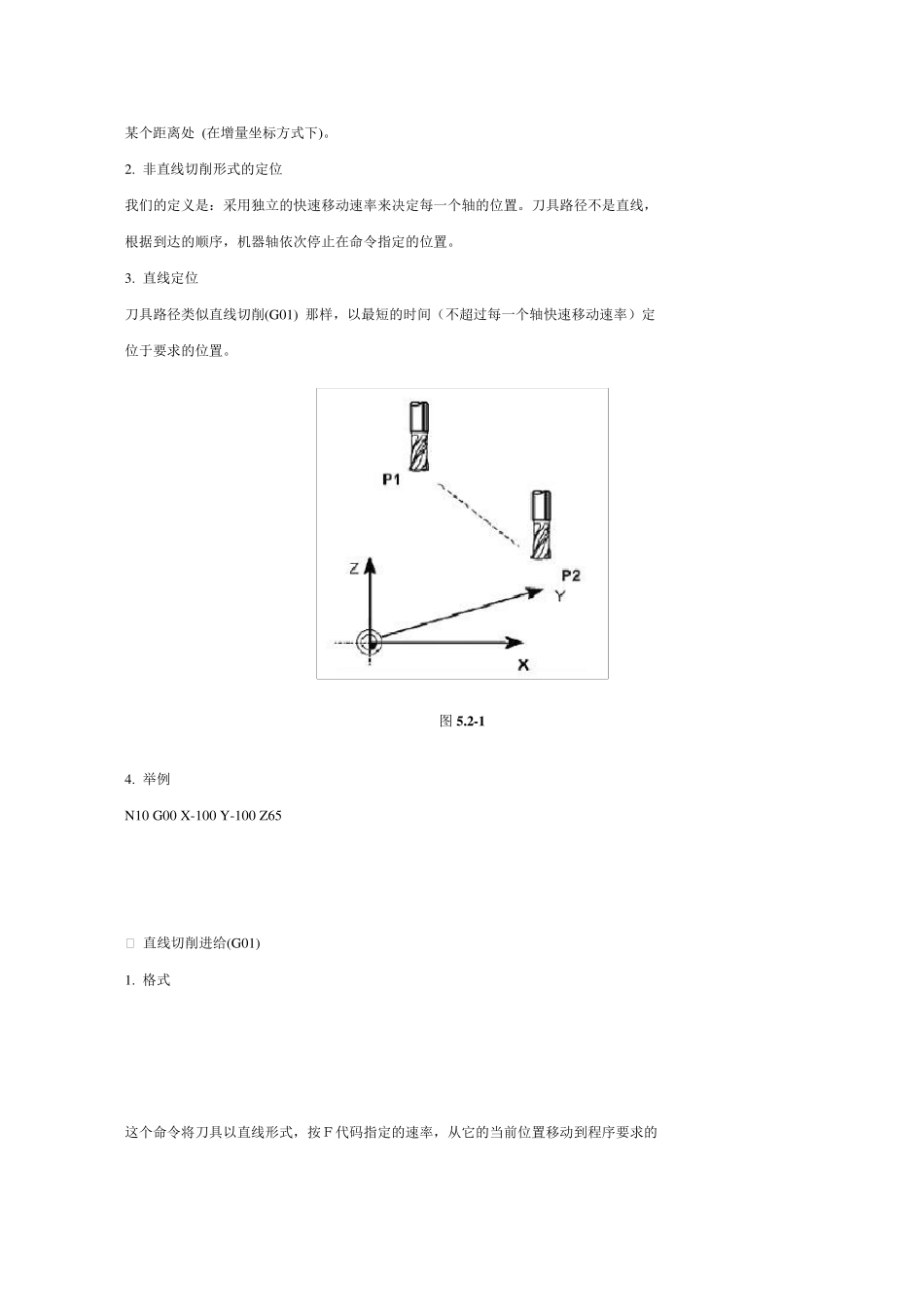

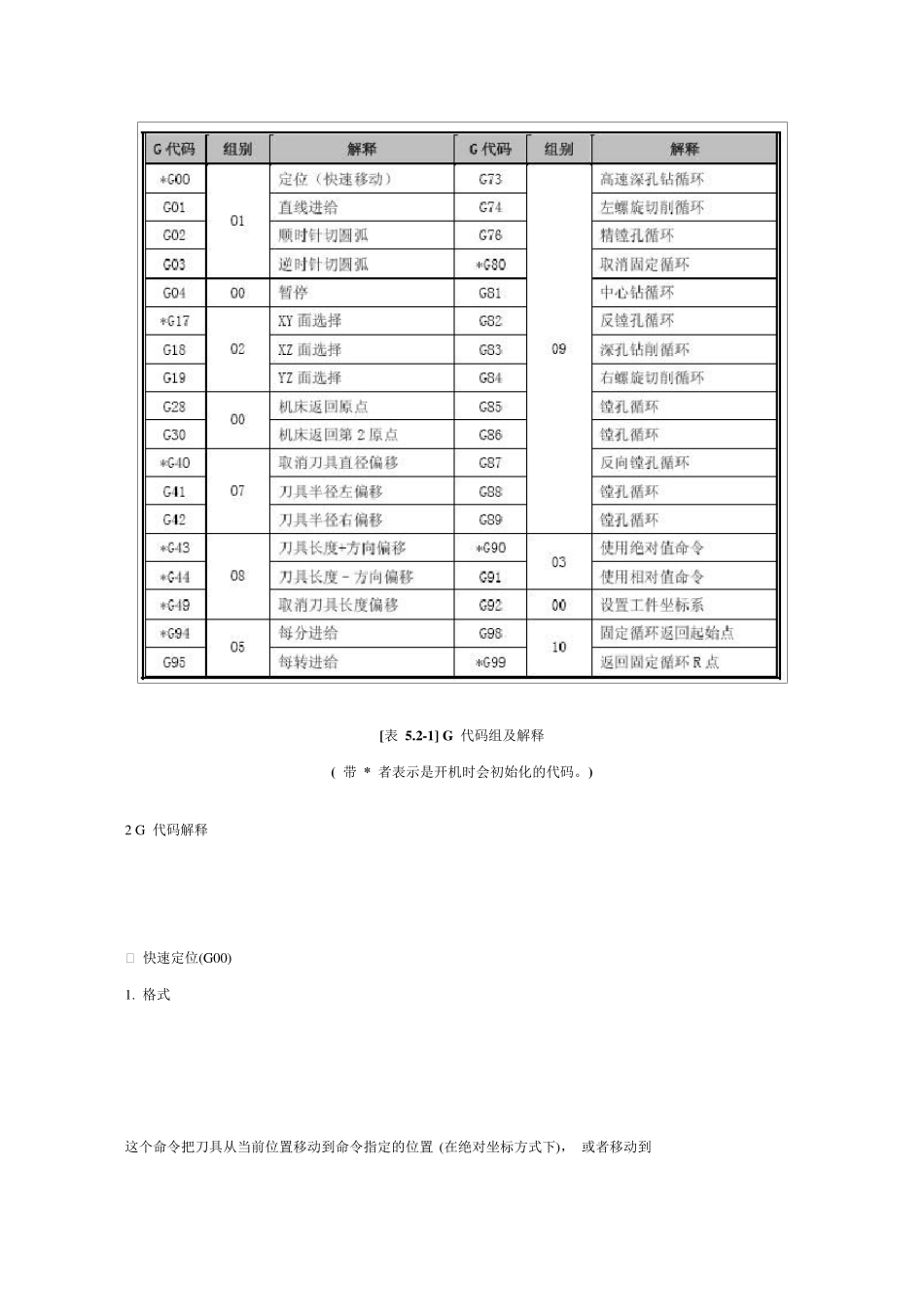

FANUC 铣床编程--G 代码命令 NEW S.C-CNC.COM 2007-2-27 阅读：826 次 1 G 代码组及其含义 “模态代码” 的功能在它被执行后会继续维持，而 “一般代码” 仅仅在收到该命令 时起作用。定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。反之，像原点 返回代码就叫“一般代码”。 每一个代码都归属其各自的代码组。在“模态代码”里，当前的代码会被加载的同组代 码替换。 [表 5.2-1] G 代码组及解释 ( 带 * 者表示是开机时会初始化的代码。) 2 G 代码解释 က 快速定位(G 00) 1. 格式 这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)， 或者移动到 某个距离处 (在增量坐标方式下)。 2. 非直线切削形式的定位 我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。刀具路径不是直线， 根据到达的顺序，机器轴依次停止在命令指定的位置。 3. 直线定位 刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定 位于要求的位置。 图 5 .2 -1 4. 举例 N10 G00 X-100 Y-100 Z65 က 直线切削进给(G01) 1. 格式 这个命令将刀具以直线形式，按Ｆ代码指定的速率，从它的当前位置移动到程序要求的 位置。F 的速率是程序中指定轴速率的复合速率。 图 5 .2 -2 2. 举例 G01 G90 X-50. F100；或 G01 G91 X30. F100； G01 G90 X-50. Y30. F100；或 G01 G91 X30. Y15. Z0 F100； G01 G90 X-50. Y30. Z15. F100； က 圆弧切削 (G02/G03 G17/G18/G19) 1. 格式 圆弧所在的平面用G17, G18 和G19 指令来指定。但是，只要已经在先前的程序块里定 义了这些命令，也能够省略。圆弧的回转方向像下图表示那样，由 G02/G03 来指定。在圆弧回转方向指定后，指派切削终点坐标。 G90 是指定在绝对坐标方式下使用此命令；而 G91 是在指定在增量坐标方式下使用此命令。另外，如果G90/G91 已经在先前程序块里给出过， 可以省略。圆弧的终点用包含在命令施加的平面里的两个轴的坐标值指定 ( 例如，在 XY 平面里，G17 用 X, Y 坐标值 ) 。 终点坐标能够像 G00 和 G01 命令一样地设置。圆弧中 心的位置或者其半径应当在设定圆弧终点之后设置。圆弧中心设置为从圆弧起点的相对距 离，并且对应于 X，Y 和Z 轴表示为 I、 J 和 K。圆弧中心坐标值减去圆弧起点坐标值得 到的结果对...
