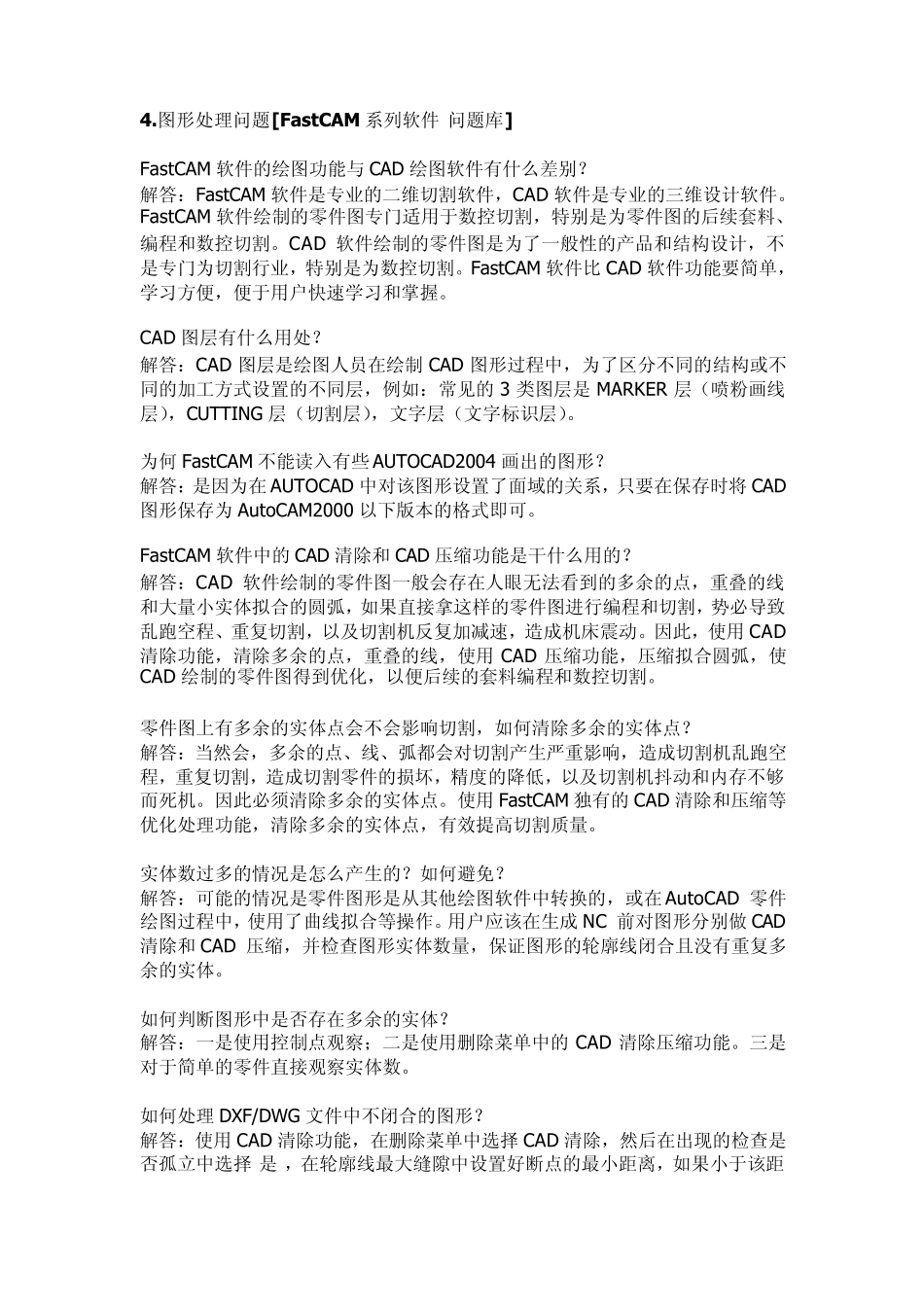

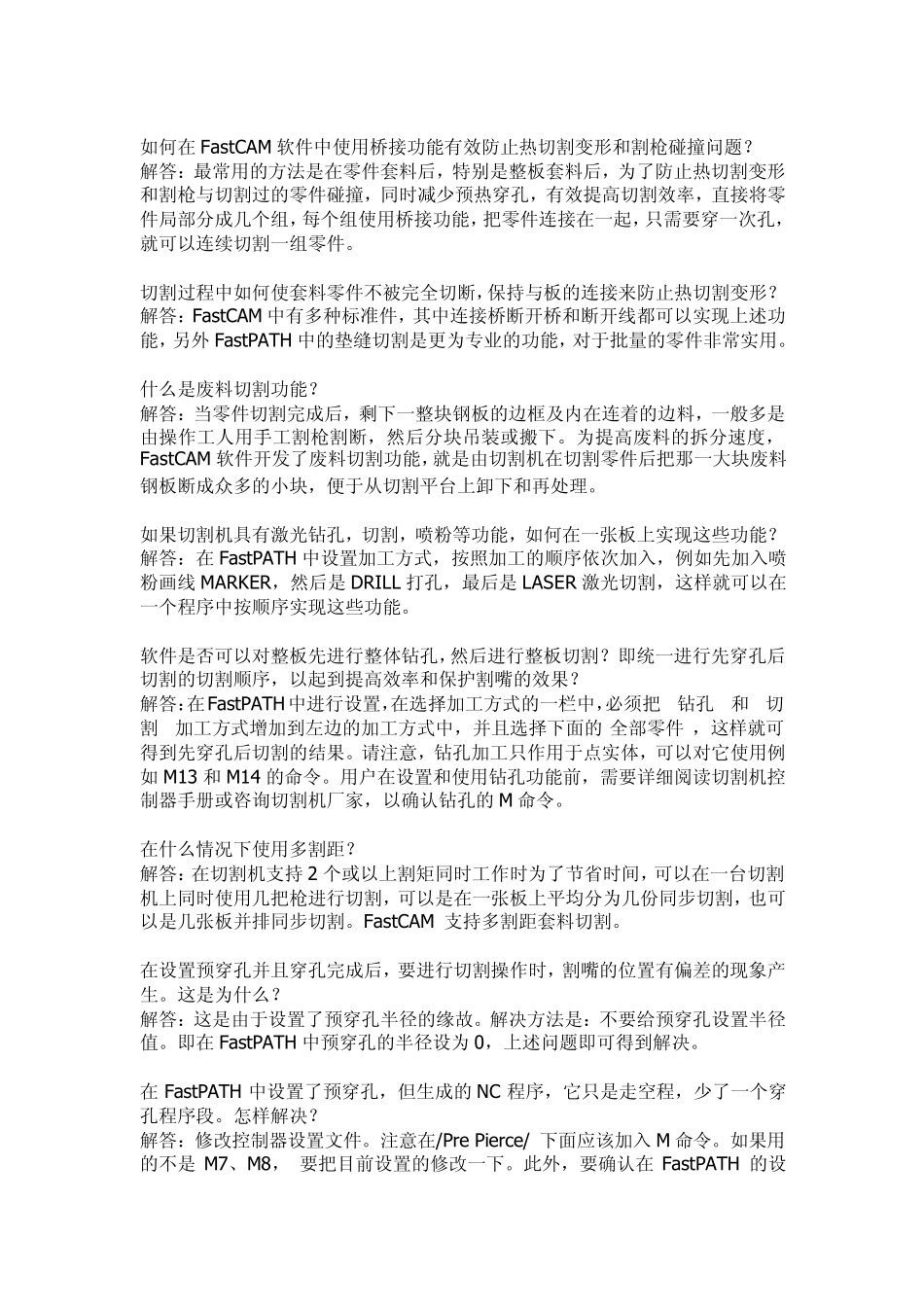

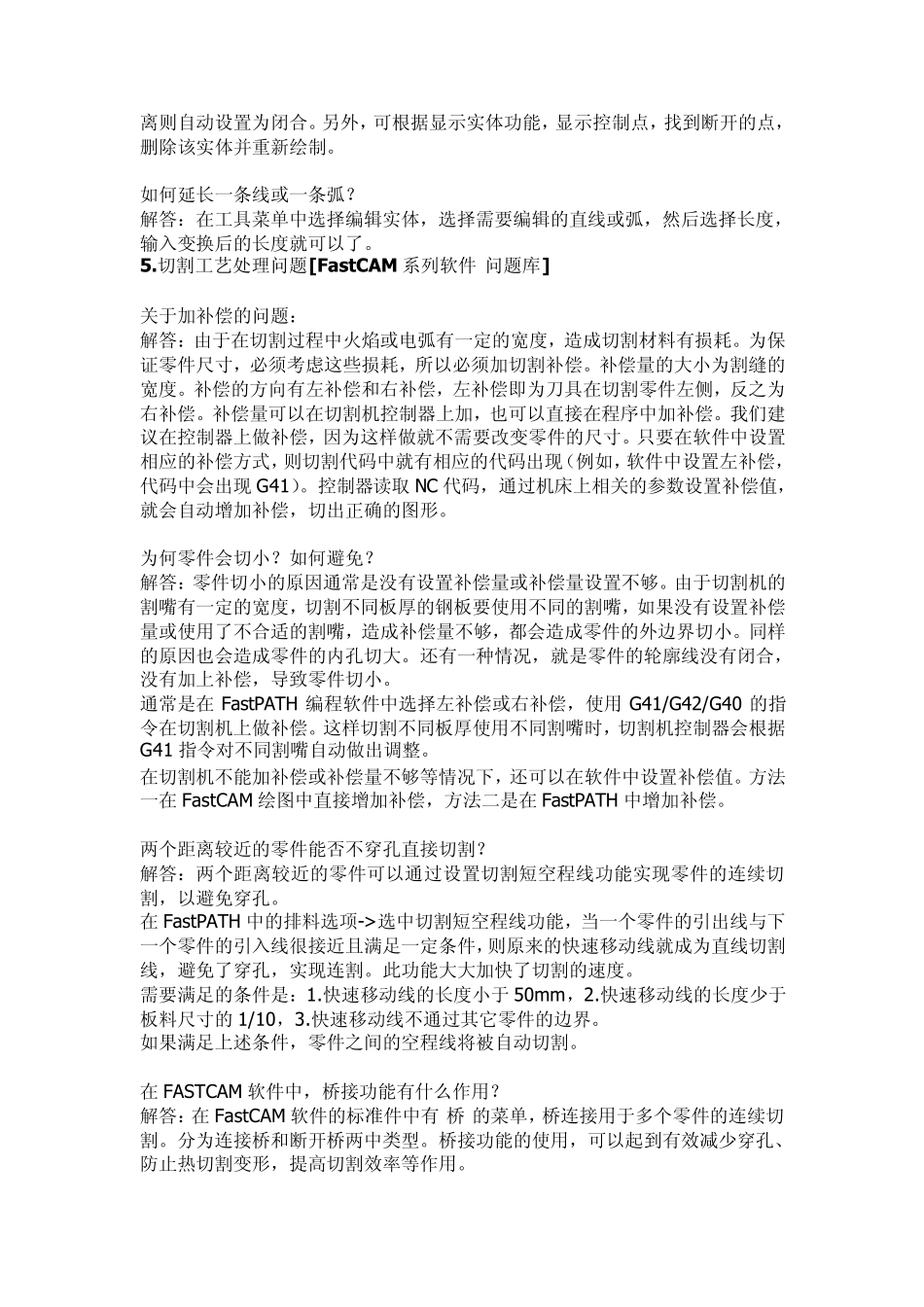

4.图形处理问题[FastCAM 系列软件-问题库] FastCAM 软件的绘图功能与CAD 绘图软件有什么差别？ 解答：FastCAM 软件是专业的二维切割软件，CAD 软件是专业的三维设计软件。FastCAM 软件绘制的零件图专门适用于数控切割，特别是为零件图的后续套料、编程和数控切割。CAD 软件绘制的零件图是为了一般性的产品和结构设计，不是专门为切割行业，特别是为数控切割。FastCAM 软件比 CAD 软件功能要简单，学习方便，便于用户快速学习和掌握。 CAD 图层有什么用处？ 解答：CAD 图层是绘图人员在绘制CAD 图形过程中，为了区分不同的结构或不同的加工方式设置的不同层，例如：常见的3 类图层是MARKER 层（喷粉画线层），CUTTING 层（切割层），文字层（文字标识层）。 为何 FastCAM 不能读入有些 AUTOCAD2004 画出的图形？ 解答：是因为在 AUTOCAD 中对该图形设置了面域的关系，只要在保存时将 CAD图形保存为Au toCAM2000 以下版本的格式即可。 FastCAM 软件中的CAD 清除和 CAD 压缩功能是干什么用的？ 解答：CAD 软件绘制的零件图一般会存在人眼无法看到的多余的点，重叠的线和大量小实体拟合的圆弧，如果直接拿这样的零件图进行编程和切割，势必导致乱跑空程、重复切割，以及切割机反复加减速，造成机床震动。因此，使用CAD清除功能，清除多余的点，重叠的线，使用CAD 压缩功能，压缩拟合圆弧，使CAD 绘制的零件图得到优化，以便后续的套料编程和数控切割。 零件图上有多余的实体点会不会影响切割，如何清除多余的实体点？ 解答：当然会，多余的点、线、弧都会对切割产生严重影响，造成切割机乱跑空程，重复切割，造成切割零件的损坏，精度的降低，以及切割机抖动和内存不够而死机。因此必须清除多余的实体点。使用FastCAM 独有的CAD 清除和压缩等优化处理功能，清除多余的实体点，有效提高切割质量。 实体数过多的情况是怎么产生的？如何避免？ 解答：可能的情况是零件图形是从其他绘图软件中转换的，或在 Au toCAD 零件绘图过程中，使用了曲线拟合等操作。用户应该在生成 NC 前对图形分别做 CAD 清除和 CAD 压缩，并检查图形实体数量，保证图形的轮廓线闭合且没有重复多余的实体。 如何判断图形中是否存在多余的实体？ 解答：一是使用控制点观察；二是使用删除菜单中的CAD 清除压缩功能。三是对于简单的零件直接观察实体数。 如何处理DXF/DWG 文件中不闭合的图形？ 解答：使用CAD 清除功能...
