FBCZ、FBCDZ系列轴流式主要通风机性能参数

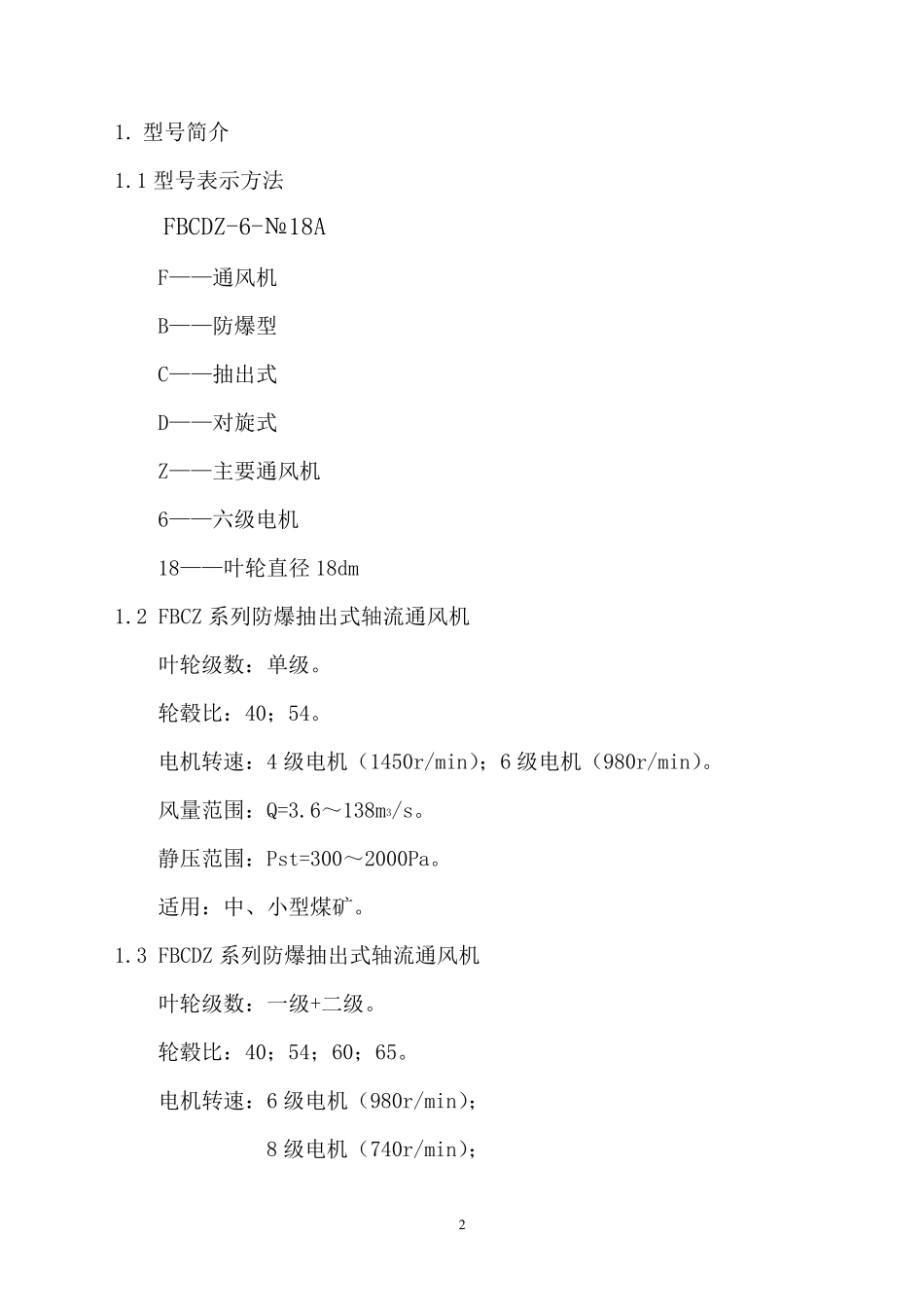

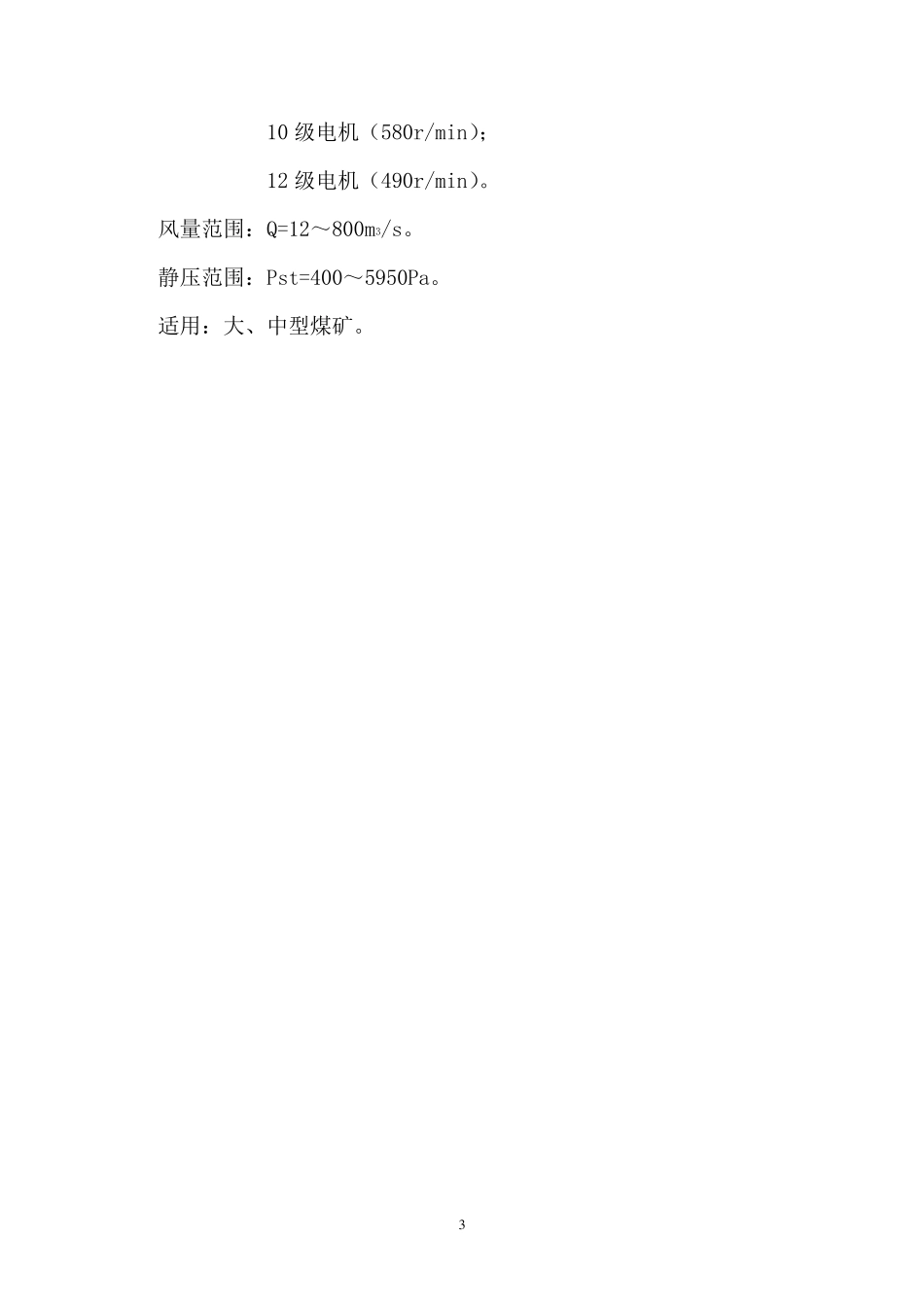

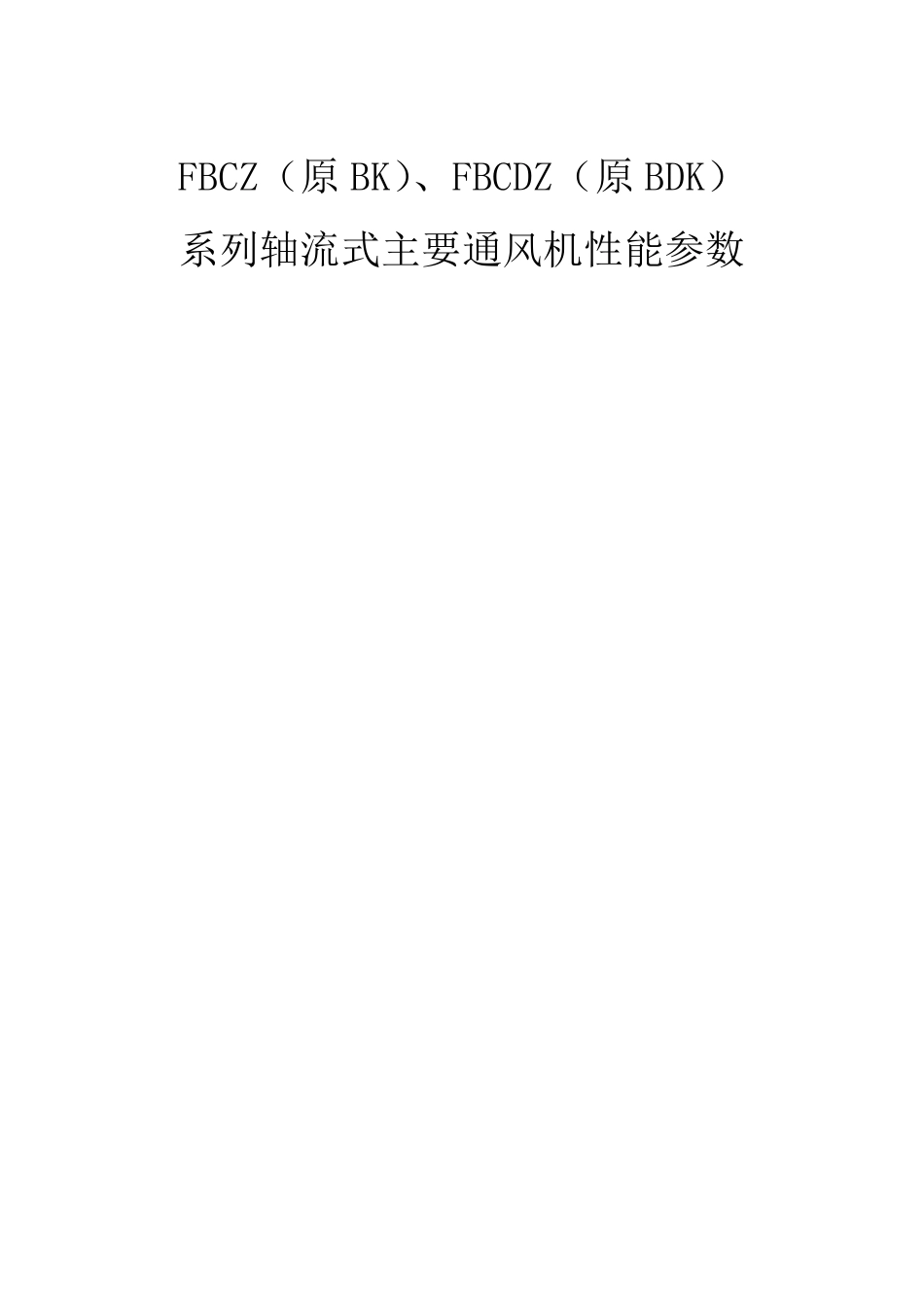

FBCZ（原BK）、FBCDZ（原BDK） 系列轴流式主要通风机性能参数 2 1. 型号简介 1.1 型号表示方法 FBCDZ-6-№18A F——通风机 B——防爆型 C——抽出式 D——对旋式 Z——主要通风机 6——六级电机 18——叶轮直径 18dm 1.2 FBCZ 系列防爆抽出式轴流通风机 叶轮级数：单级。 轮毂比：40；54。 电机转速：4 级电机（1450r/min）；6 级电机（980r/min）。 风量范围：Q=3.6～138m3/s。 静压范围：Pst=300～2000Pa。 适用：中、小型煤矿。 1.3 FBCDZ 系列防爆抽出式轴流通风机 叶轮级数：一级+二级。 轮毂比：40；54；60；65。 电机转速：6 级电机（980r/min）； 8 级电机（740r/min）； 3 10 级电机（580r/min）； 12 级电机（490r/min）。 风量范围：Q=12～800m3/s。 静压范围：Pst=400～5950Pa。 适用：大、中型煤矿。 4 1.4 FBCZ 系列防爆抽出式轴流通风机性能参数 表1 系列 机号 配用电机型号 功率（kw） 风量范围（m3/s） 风压范围（Pa） Pst-Q 曲线编号 FBCZ-4-№ n=1450r/min 8A YBFh132S-4 5.5 3.6～10.0 420～80 1-1 8B YBFh132S-4 5.5 3.5～8.3 520～100 1-2 9A YBFh160M-4 11 6.3～15.0 570～100 1-3 9B YBFh160M-4 11 4.8～12.0 720～130 1-4 10A YBFh160L-4 15 9.0～21.0 720～140 1-5 10B YBFh160L-4 15 6.8～17.0 880～170 1-6 11A YBFh200L-4 30 12.5～27.0 920～250 1-7 11B YBFh200L-4 30 9.0～23.0 1080～230 1-8 12A YBFh225M-4 37 16.5～36.0 1050～200 1-9 12B YBFh225M-4 45 11.5～29.0 1300～220 1-10 13A YBFh250M-4 55 20.0～46.0 1200～220 1-11 13B YBFh250M-4 55 14.0～36.0 1500～300 1-12 FBCZ-6-№ n=980r/min 10A YBFh132M2-6 5.5 6.0～14.0 330～60 1-13 10B YBFh160M-6 7.5 5.0～11.3 420～900 1-14 11A YBFh160M-6 7.5 8.5～19.0 390～70 1-15 11B YBFh160L-6 11 6.0～15.0 500～90 1-16 12A YBFh180L-6 15 11.0～24.5 470～80 1-17 12B YBFh180L-6 15 7.0～18.0 580～100 1-18 13A YBFh200L1-6 18.5 13.0～30.0 550～100 1-19 13B YBFh200L2-6 22 10.0～24.0 680～120 1-20 14A YBFh225M-6 30 17.0～40.0 650～100 1-21 14B YBFh225M-6 30 12.5～31.5 800～150 1-22 15A YBFh250M-6 37 22.0～48.0 710～...
