FCK821A微机测控装置技术及使用说明书(CPU1V1.0052BB)

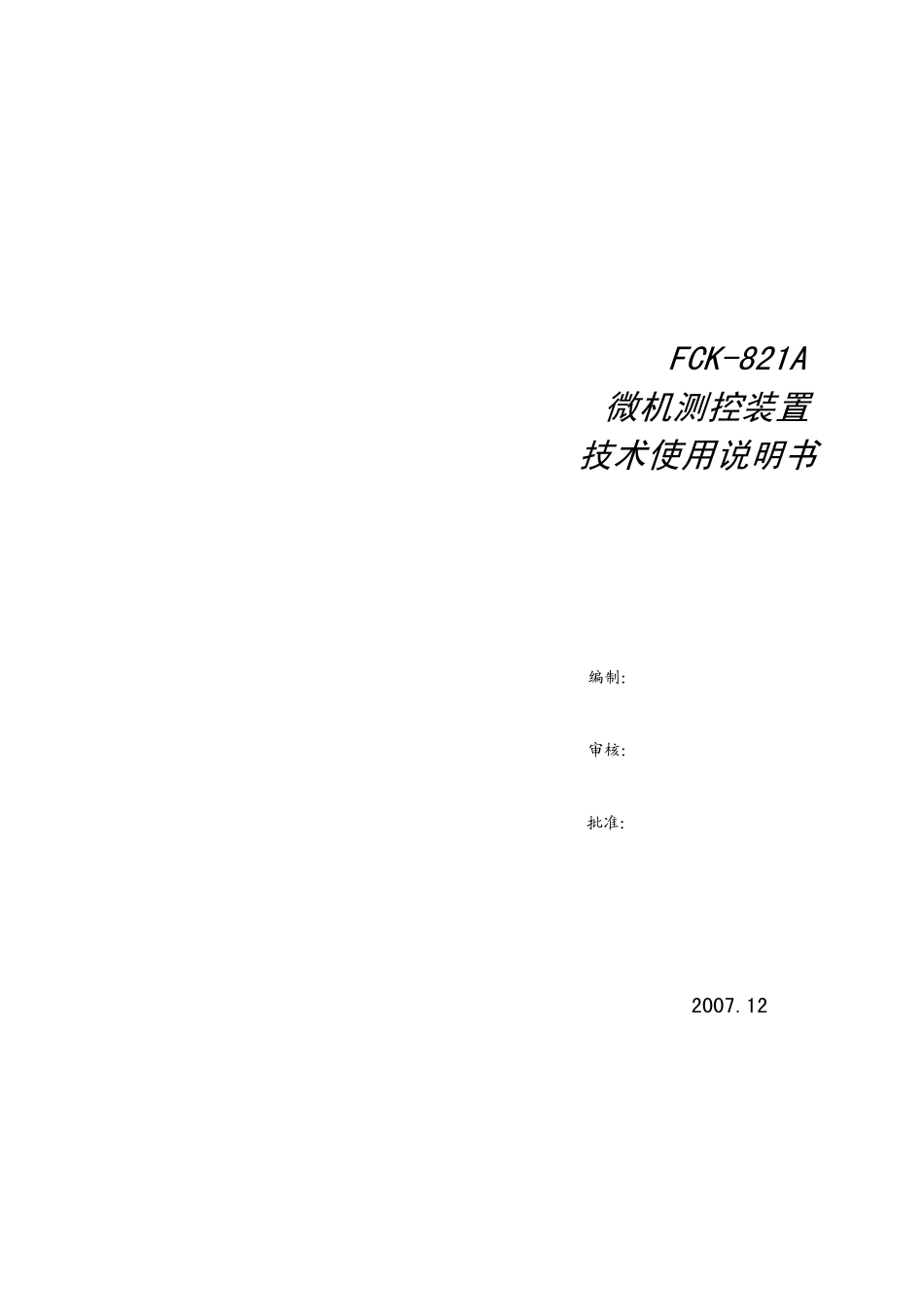

FCK821A微机测控装置技术及使用说明书(CPU1V1.0052BB)_第1页
1/25

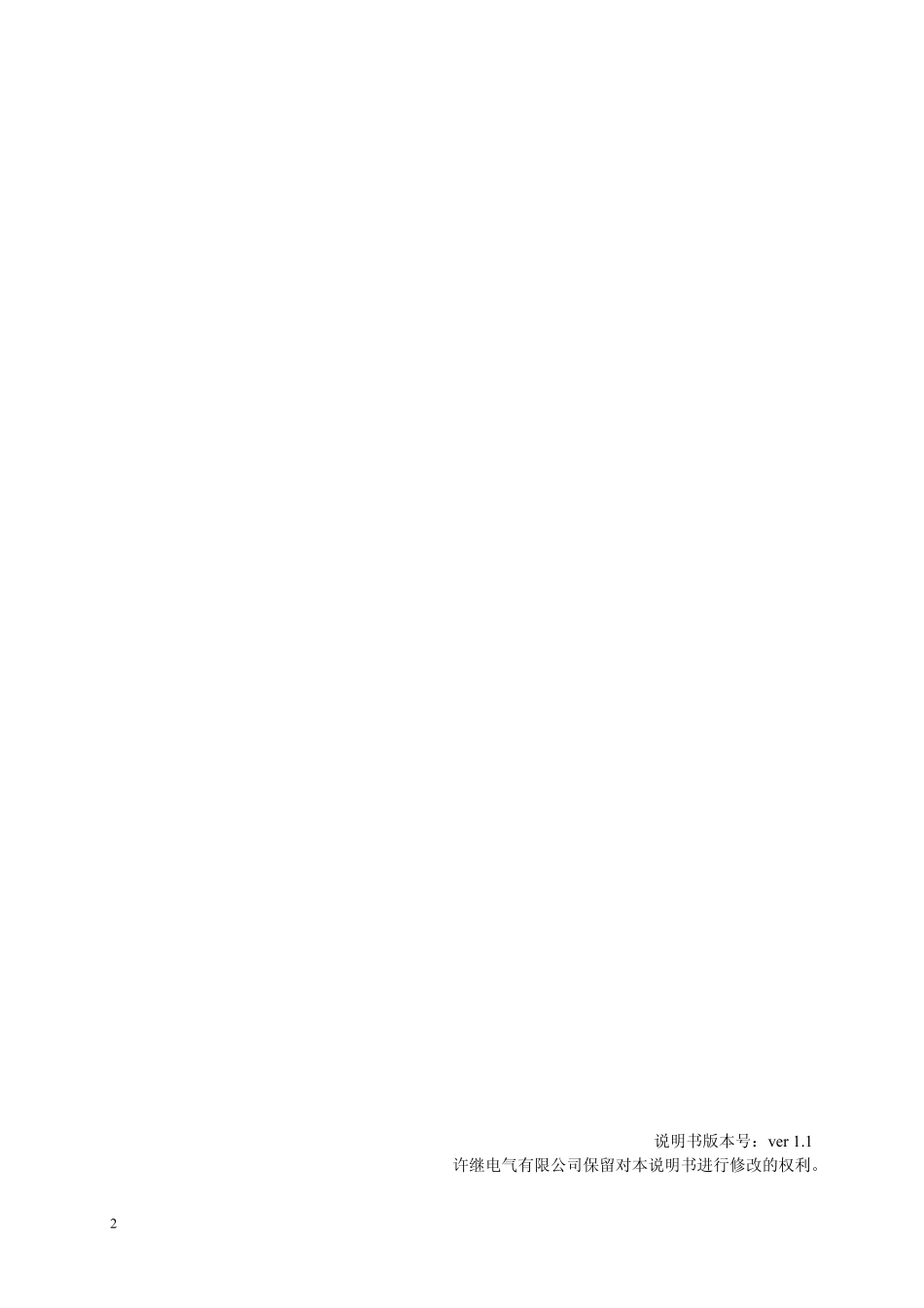

FCK821A微机测控装置技术及使用说明书(CPU1V1.0052BB)_第2页
2/25

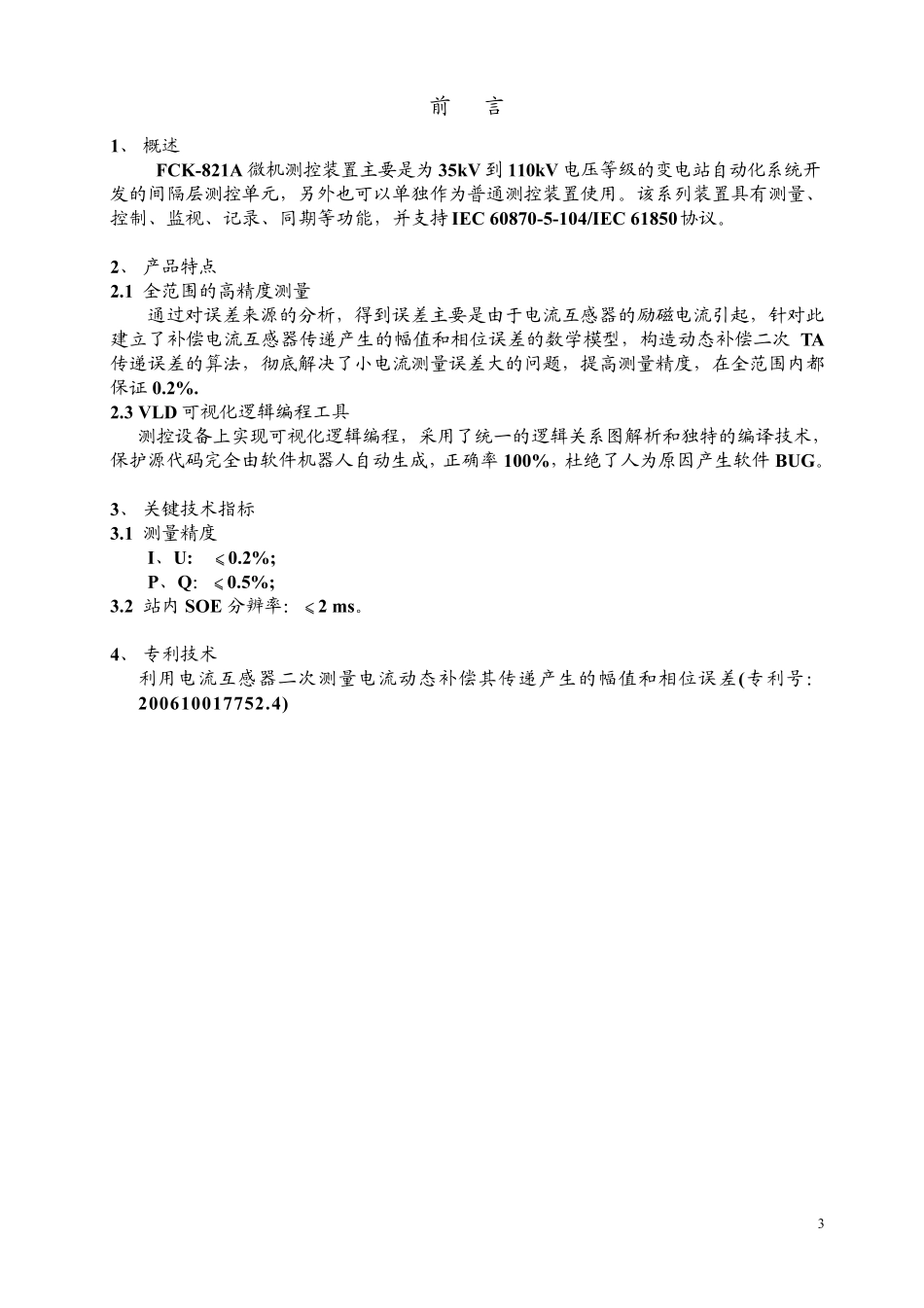

FCK821A微机测控装置技术及使用说明书(CPU1V1.0052BB)_第3页
3/25
FCK-821A 微机测控装置 技术使用说明书 编制: 审核: 批准: 2007.12 2 说明书版本号:v er 1.1 许继电气有限公司保留对本说明书进行修改的权利。 3 前 言 1、 概述 FCK-821A 微机测控装置主要是为 35kV 到 110kV 电压等级的变电站自动化系统开发的间隔层测控单元,另外也可以单独作为普通测控装置使用。该系列装置具有测量、控制、监视、记录、同期等功能,并支持 IEC 60870-5-104/IEC 61850协议。 2、 产品特点 2.1 全范围的高精度测量 通过对误差来源的分析,得到误差主要是由于电流互感器的励磁电流引起,针对此建立了补偿电流互感器传递产生的幅值和相位误差的数学模型,构造动态补偿二次 TA传递误差的算法,彻底解决了小电流测量误差大的问题,提高测量精度,在全范围内都保证 0.2%. 2.3 VLD 可视化逻辑编程工具 测控设备上实现可视化逻辑编程,采用了统一的逻辑关系图解析和独特的编译技术,保护源代码完全由软件机器人自动生成,正确率 100%,杜绝了人为原因产生软件 BUG。 3、 关键技术指标 3.1 测量精度 I、U: ≤0.2%; P、Q:≤0.5%; 3.2 站内 SOE 分辨率:≤2 ms。 4、 专利技术 利用电流互感器二次测量电流动态补偿其传递产生的幅值和相位误差(专利号:200610017752.4) 4 目 录 第一篇 技术说明........................................................... 5 1 概述.............................................................................................5 2 主要功能特点.....................................................................................5 3 主要技术指标.....................................................................................5 第二篇 功能和原理......................................................... 8 4 基本功能.........................................................................................8 5 可选配的功能.....................................................................................9 6 关于检修压板的说明...............................................................................10 第三篇 装置硬件.......................................................... 11 7 结构与安装........................................................
