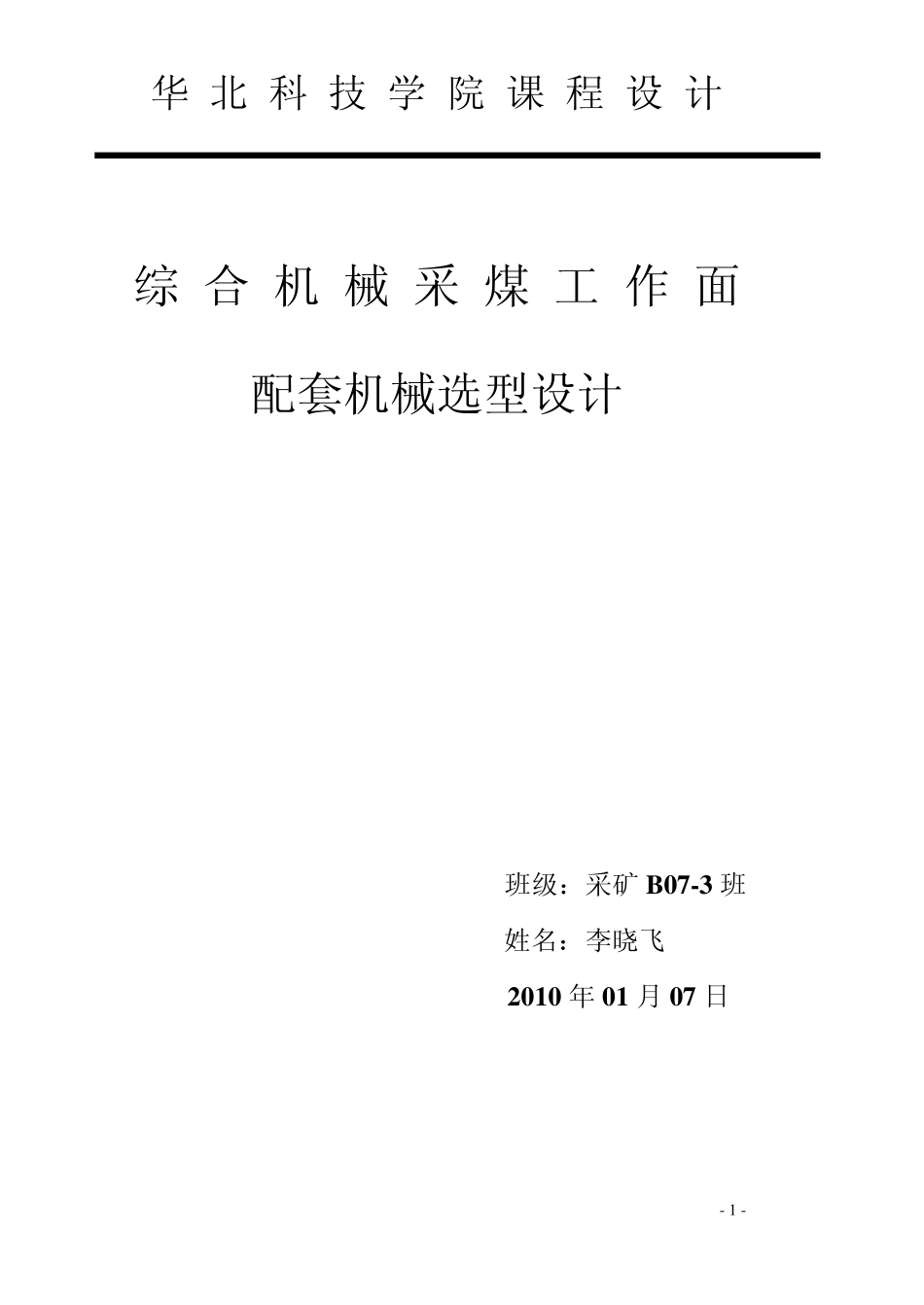

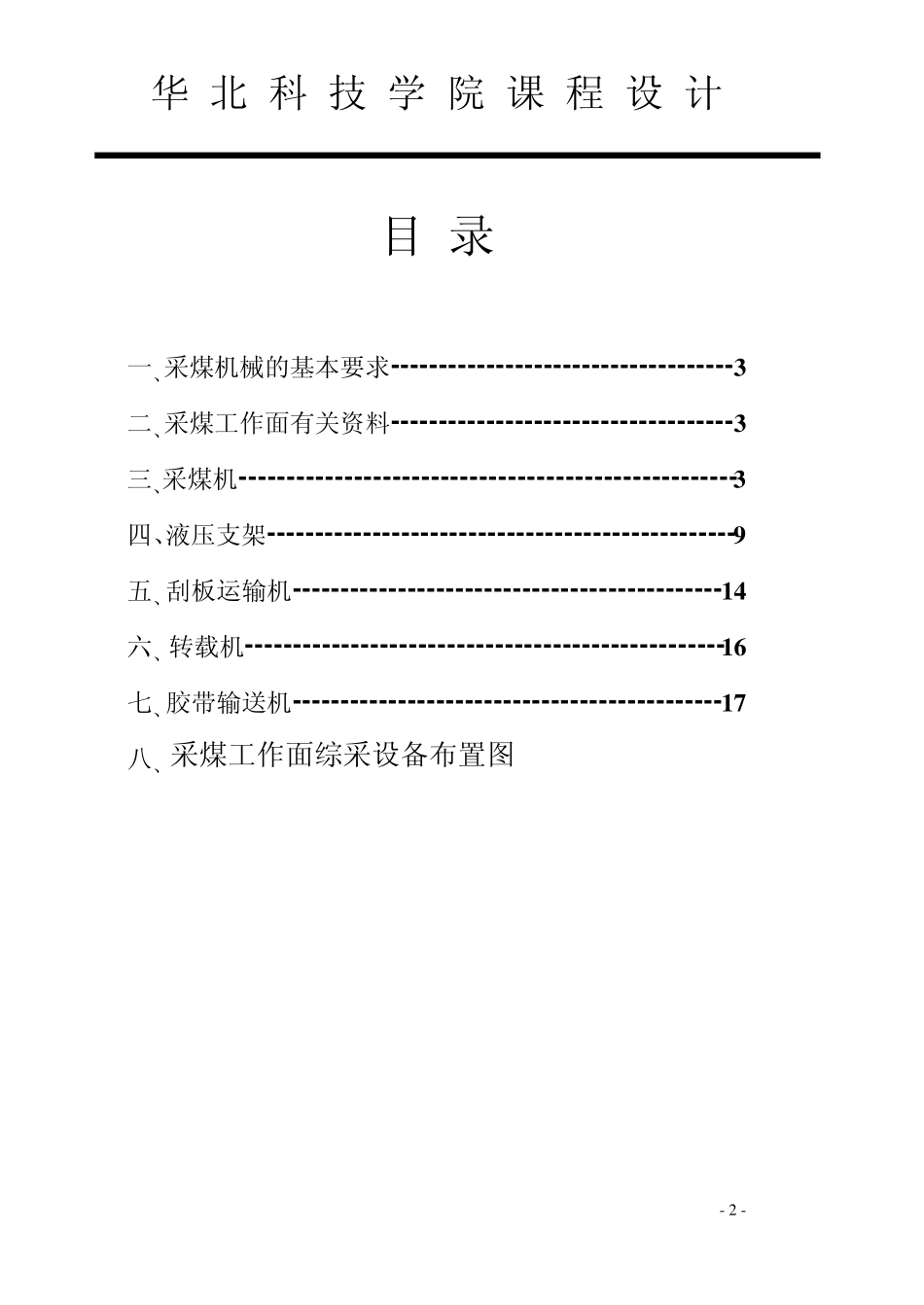

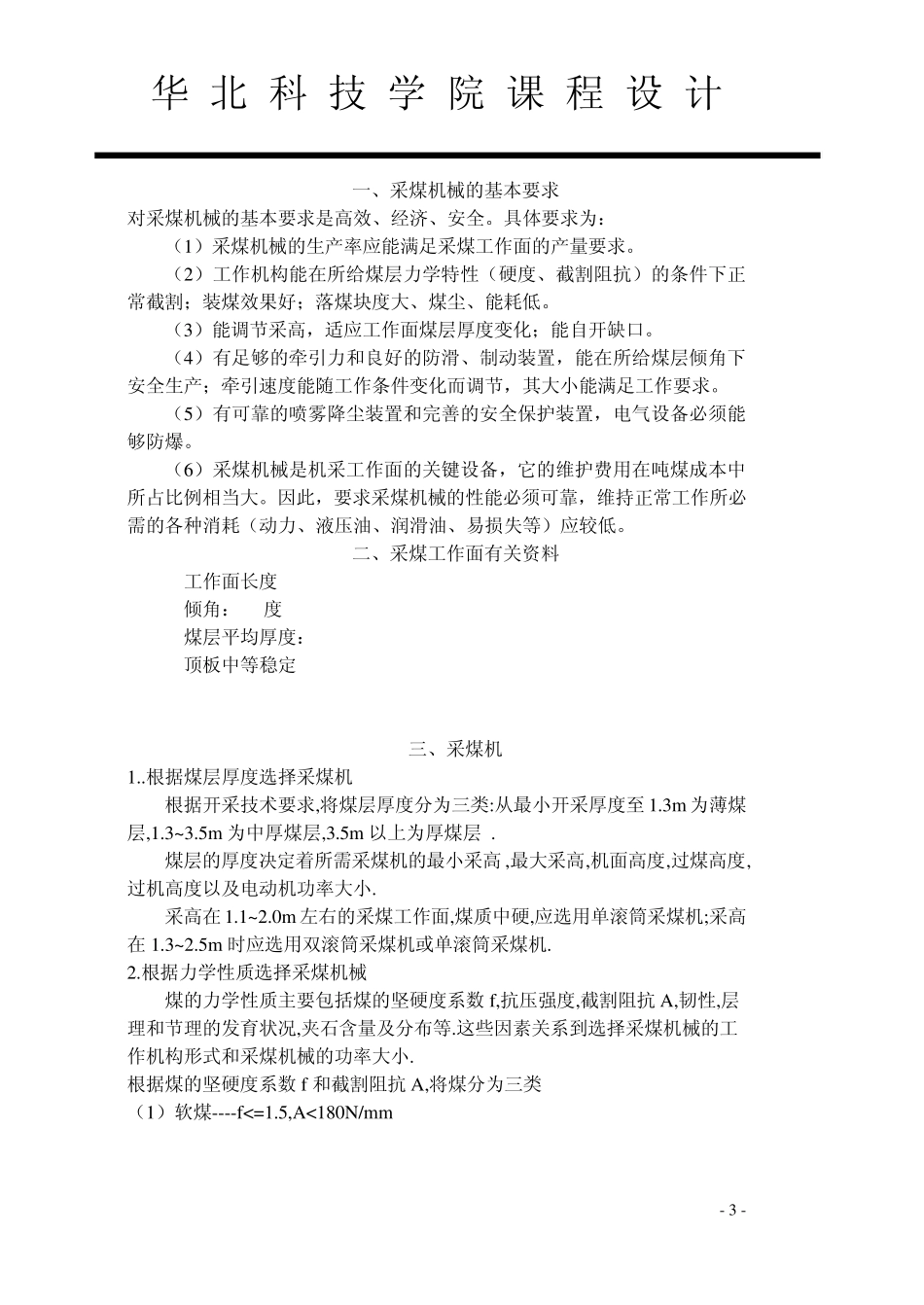

华 北 科 技 学 院 课 程 设 计 - 1 - 综 合 机 械 采 煤 工 作 面 配套机械选型设计 班级：采矿 B 07-3 班 姓名：李晓飞 2010 年 01 月 07 日 华 北 科 技 学 院 课 程 设 计 - 2 - 目 录 一、采煤机械的基本要求------------------------------------3 二、采煤工作面有关资料------------------------------------3 三、采煤机----------------------------------------------------3 四、液压支架-------------------------------------------------9 五、刮板运输机---------------------------------------------1 4 六、转载机--------------------------------------------------1 6 七、胶带输送机---------------------------------------------1 7 八、采煤工作面综采设备布置图--------------18 华 北 科 技 学 院 课 程 设 计 - 3 - 一、采煤机械的基本要求 对采煤机械的基本要求是高效、经济、安全。具体要求为： （1）采煤机械的生产率应能满足采煤工作面的产量要求。 （2）工作机构能在所给煤层力学特性（硬度、截割阻抗）的条件下正常截割；装煤效果好；落煤块度大、煤尘、能耗低。 （3）能调节采高，适应工作面煤层厚度变化；能自开缺口。 （4）有足够的牵引力和良好的防滑、制动装置，能在所给煤层倾角下安全生产；牵引速度能随工作条件变化而调节，其大小能满足工作要求。 （5）有可靠的喷雾降尘装置和完善的安全保护装置，电气设备必须能够防爆。 （6）采煤机械是机采工作面的关键设备，它的维护费用在吨煤成本中所占比例相当大。因此，要求采煤机械的性能必须可靠，维持正常工作所必需的各种消耗（动力、液压油、润滑油、易损失等）应较低。 二、采煤工作面有关资料 1. 工作面长度 200m; 2. 倾角：40度; 3. 煤层平均厚度：4.5m; 4. 顶板中等稳定; 5. A=230N/mm f=3.5. 三、采煤机 1..根据煤层厚度选择采煤机 根据开采技术要求,将煤层厚度分为三类:从最小开采厚度至 1.3m 为薄煤层,1.3~3.5m 为中厚煤层,3.5m 以上为厚煤层 . 煤层的厚度决定着所需采煤机的最小采高 ,最大采高,机面高度,过煤高度,过机高度以及电动机功率大小. 采高在 1.1~2.0m 左右的采煤工作面,煤质中硬,应选用单滚筒采煤机;采高在 1.3~2.5m 时应选用双滚筒采煤机或单滚筒采煤机. 2.根据力学性质选择采煤机械 煤的力学性质主要包括煤的坚硬度...
