FFU安装工艺标准

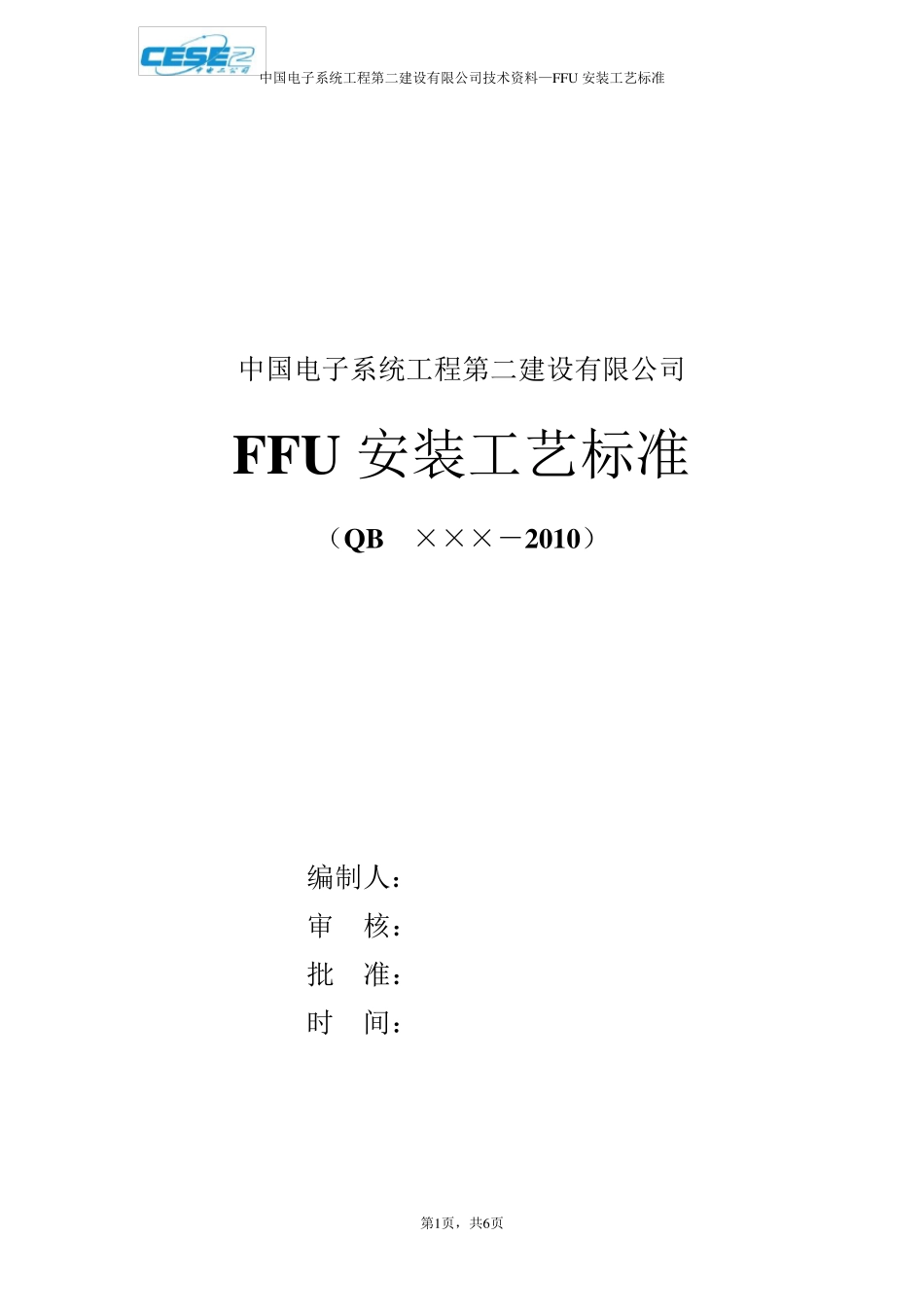

中国电子系统工程第二建设有限公司技术资料—FFU 安装工艺标准 第1页，共6页 中国电子系统工程第二建设有限公司 FFU 安装工艺标准 （QB ×××－2010） 编制人： 审 核： 批 准： 时 间： 中国电子系统工程第二建设有限公司技术资料—FFU 安装工艺标准 第2页，共6页 FFU 安装工艺标准 1 适用范围 本工艺标准适用于洁净室风机过滤单元（FFU ）安装工程。 2 施工准备 2.1 设备材料的准备 2.1.1 风机过滤单元：规格型号必须符合设计要求，并有产品合格证。 2.1.2 气密压条：规格尺寸必须与符合产品边框相符，并有产品合格证。 2.2 施工工具的准备 2.2.1 安装工具：无。 2.2.3 检测测量工具：风速仪，尘埃离子计数器。 2.3 施工条件的准备 2.3.1 工程施工图纸及相关审图记录的准备。 2.3.2 FFU 龙骨施工完成，材料规格、荷载及平整度满足设计要求。确认 FFU 龙骨尺寸与 FFU 设备相匹配。 2.3.3 洁净室已经封闭，有粉尘产生的施工工作已基本结束，经过彻底打扫，全新风空气处理机组空吹24 小时以上，具备相对洁净条件。 2.3.4 3 施工工艺 3.1 工艺流程 开箱 安装 接线 调试自检 3.2 开箱 从运输包装箱中小心的取出风机单元以及高效过滤器，查看在运输过程中是否 损 坏 了 任 何 部 件。取下 塑 料袋 ，以及保 护 薄 膜 ，将 风机单元和 高效过滤器放 置在清 洁的房 间 内 ，具体 注 意 事 项 如 下 ： 3.2.1 FFU 及高效过滤器的安装时间 必须严 格控 制 ，必须在洁净室和 净化 空调系统施工安装完毕 ，进 行 全面 清 扫并运行24 小时后 ，方 可 安装； 3.2.2 FFU 及高效过滤器在运输和 存 放 期 间 ，应 根 据 出厂 标记竖 向 搁 置 ，应小心轻 放 ，并防 止 剧 烈 震 动 和 碰 撞 ，以免 损 坏 。下 图是高效过滤器的运输方 式 ： 中国电子系统工程第二建设有限公司技术资料—FFU 安装工艺标准 第3页，共6页 a 过滤器正确的运输与存放方式 b 过滤器错误的运输与存放方式 3.2.3 高效过滤器在安装时方可从保护袋中取出，并应认真检查滤纸、密封胶和框架有无损坏。若有损坏应进行修补，损坏严重现场无法修补者，应予更换，在安装过程中，任何情况均不得用手和工具触摸滤纸； 3.3 安装 先将高效过滤器（进出风两面已经贴橡胶密封条）稳固地放置在 FFU 顶棚龙骨上。然后将风机单元放置在高...
