FF现场总线使用说明书

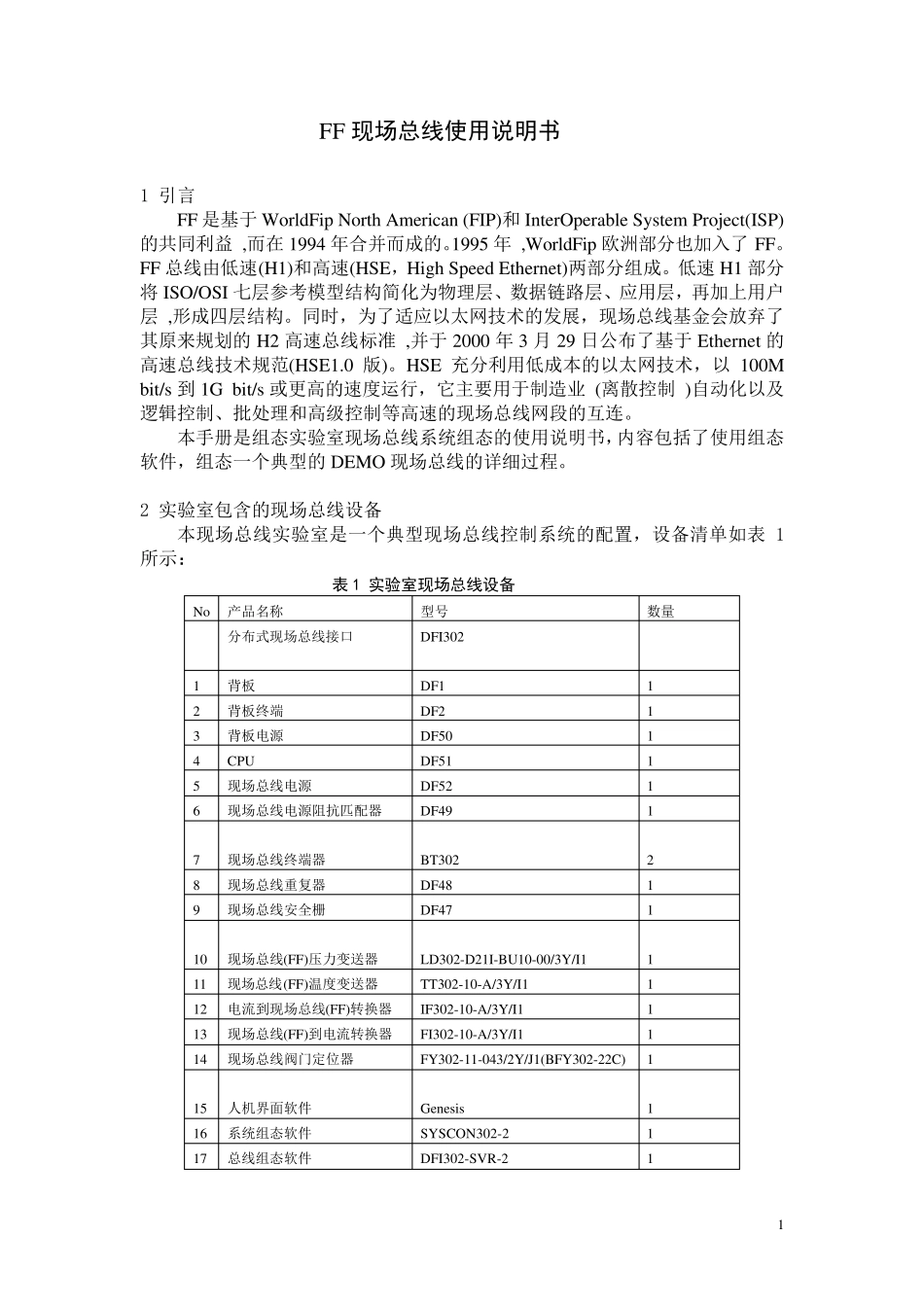

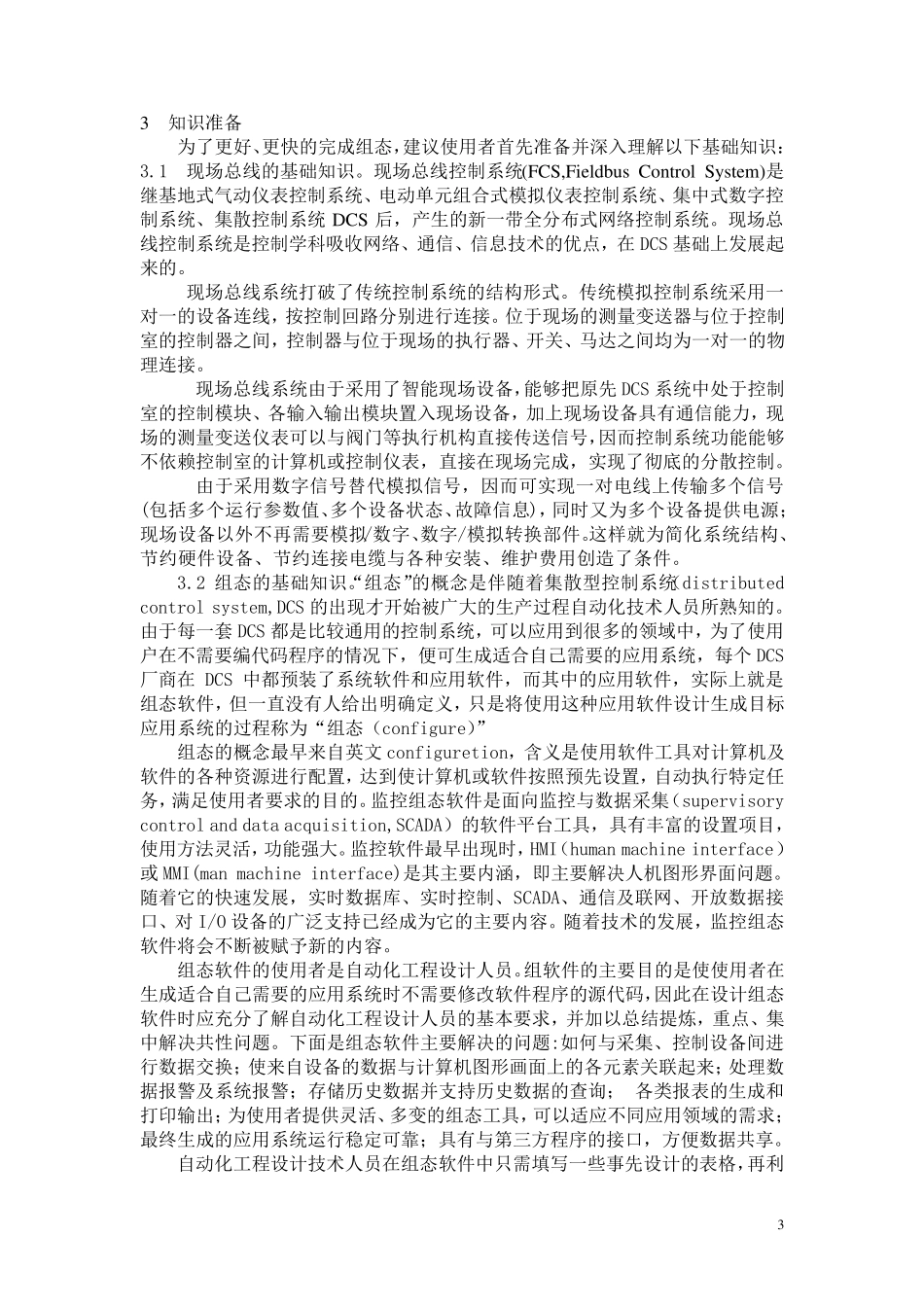

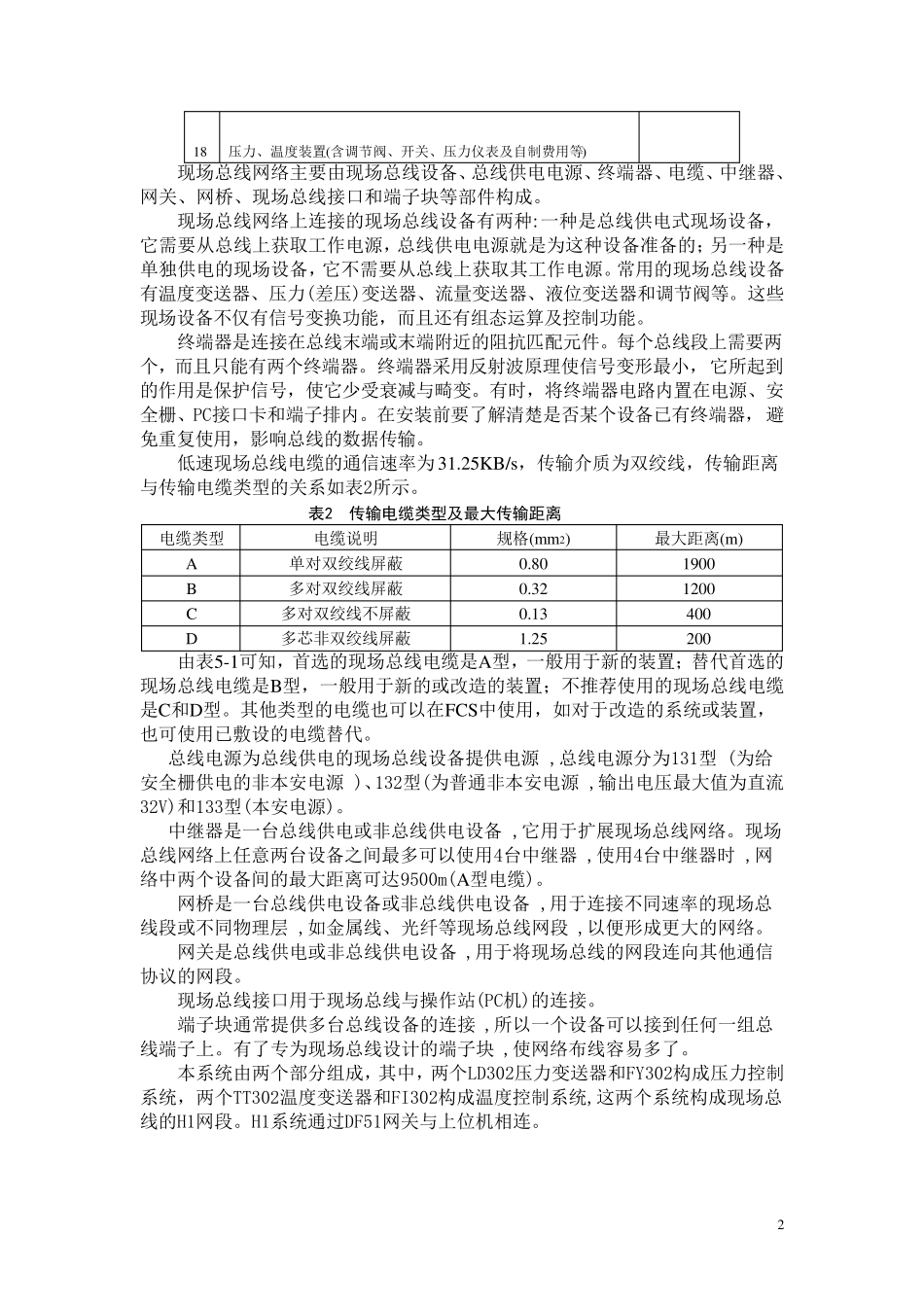

1 FF 现场总线使用说明书 1 引言 FF 是基于WorldFip North American (FIP)和InterOperable Sy stem Project(ISP)的共同利益 ,而在1994 年合并而成的。1995 年 ,WorldFip 欧洲部分也加入了FF。FF 总线由低速(H1)和高速(HSE，High Speed Ethernet)两部分组成。低速H1 部分将ISO/OSI 七层参考模型结构简化为物理层、数据链路层、应用层，再加上用户层 ,形成四层结构。同时，为了适应以太网技术的发展，现场总线基金会放弃了其原来规划的H2 高速总线标准 ,并于2000 年3 月 29 日公布了基于Ethernet 的高速总线技术规范(HSE1.0 版)。HSE 充分利用低成本的以太网技术，以 100M bit/s 到 1G bit/s 或更高的速度运行，它主要用于制造业 (离散控制 )自动化以及逻辑控制、批处理和高级控制等高速的现场总线网段的互连。 本手册是组态实验室现场总线系统组态的使用说明书，内容包括了使用组态软件，组态一个典型的DEMO 现场总线的详细过程。 2 实验室包含的现场总线设备 本现场总线实验室是一个典型现场总线控制系统的配置，设备清单如表1所示： 表 1 实验室现场总线设备 No 产品名称 型号 数量 分布式 现场总线接 口 DFI302 1 背 板 DF1 1 2 背 板 终 端 DF2 1 3 背 板 电 源 DF50 1 4 CPU DF51 1 5 现场总线电 源 DF52 1 6 现场总线电 源 阻 抗 匹 配器 DF49 1 7 现场总线终 端 器 BT302 2 8 现场总线重 复 器 DF48 1 9 现场总线安 全 栅 DF47 1 10 现场总线(FF)压 力 变 送 器 LD302-D21I-BU10-00/3Y/I1 1 11 现场总线(FF)温 度变 送 器 TT302-10-A/3Y/I1 1 12 电 流 到现场总线(FF)转 换 器 IF302-10-A/3Y/I1 1 13 现场总线(FF)到电 流 转 换 器 FI302-10-A/3Y/I1 1 14 现场总线阀 门 定 位 器 FY302-11-043/2Y/J1(BFY302-22C) 1 15 人 机 界 面 软件 Genesis 1 16 系统组态软件 SYSCON302-2 1 17 总线组态软件 DFI302-SVR-2 1 2 18 压力、温度装置(含调节阀、开关、压力仪表及自制费用等) 现场总线网络主要由现场总线设备、总线供电电源、终端器、电缆、中继器、网关、网桥、现场总线接口和端子块等部件构成。 现场总线网络上连接的现场总线设备有两种:一种是总线供电式现场设备，它需要从总线上获取工作电源，总线供电电源就是为这种设备准备的；另一种是单独供电的现场...
