FLUENT14双向流固耦合案例

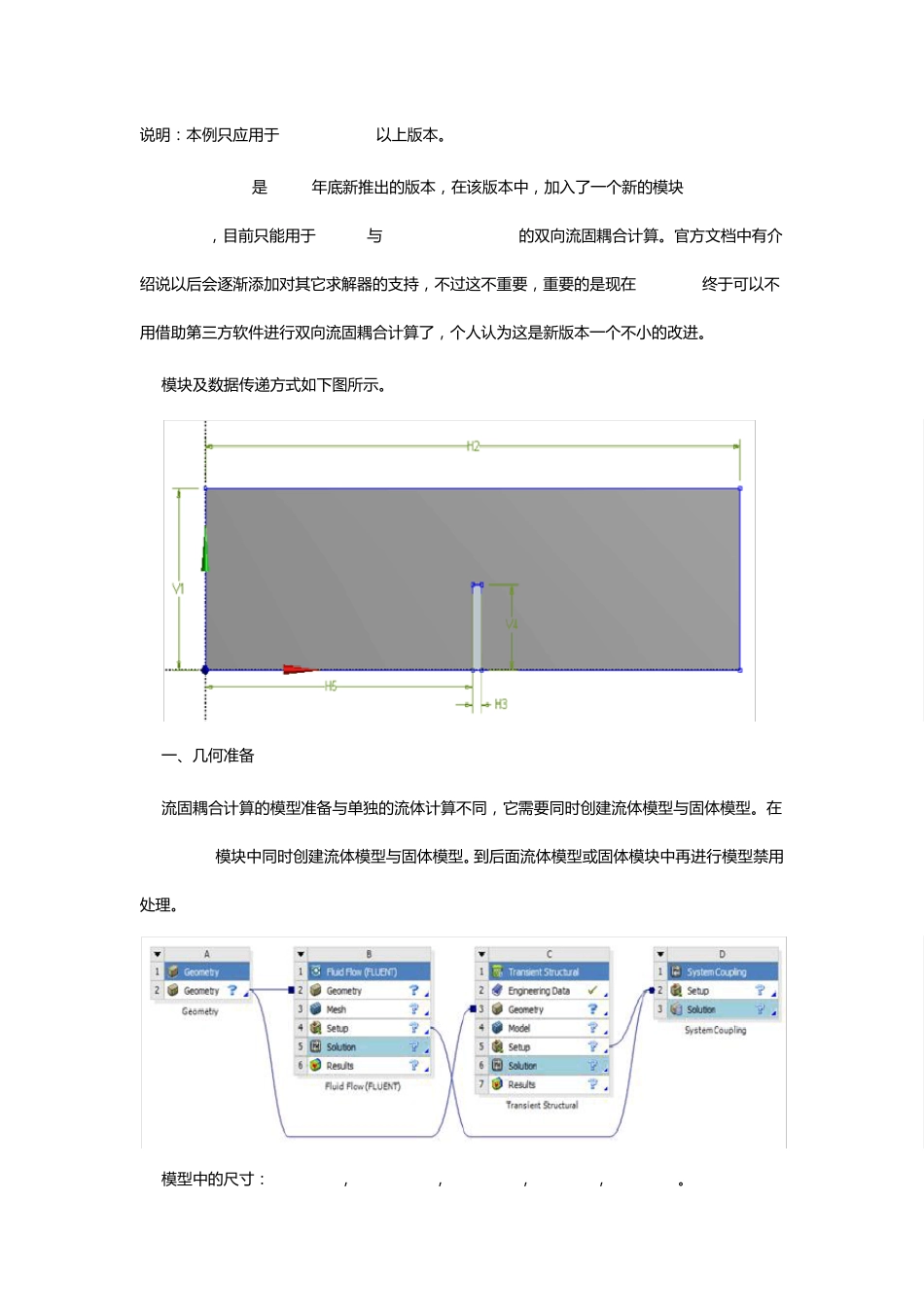

FLUENT14双向流固耦合案例_第1页
1/10

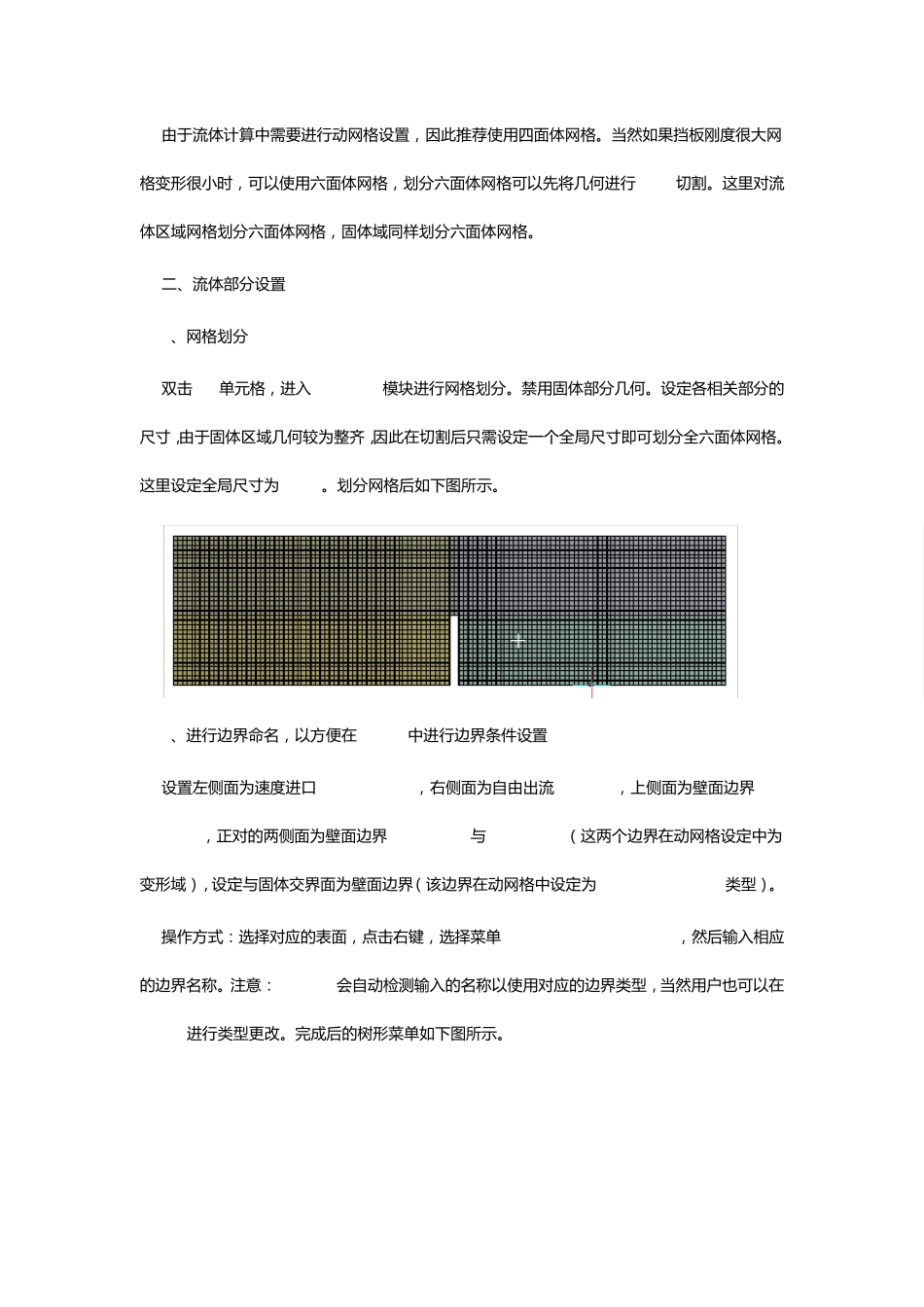

FLUENT14双向流固耦合案例_第2页
2/10

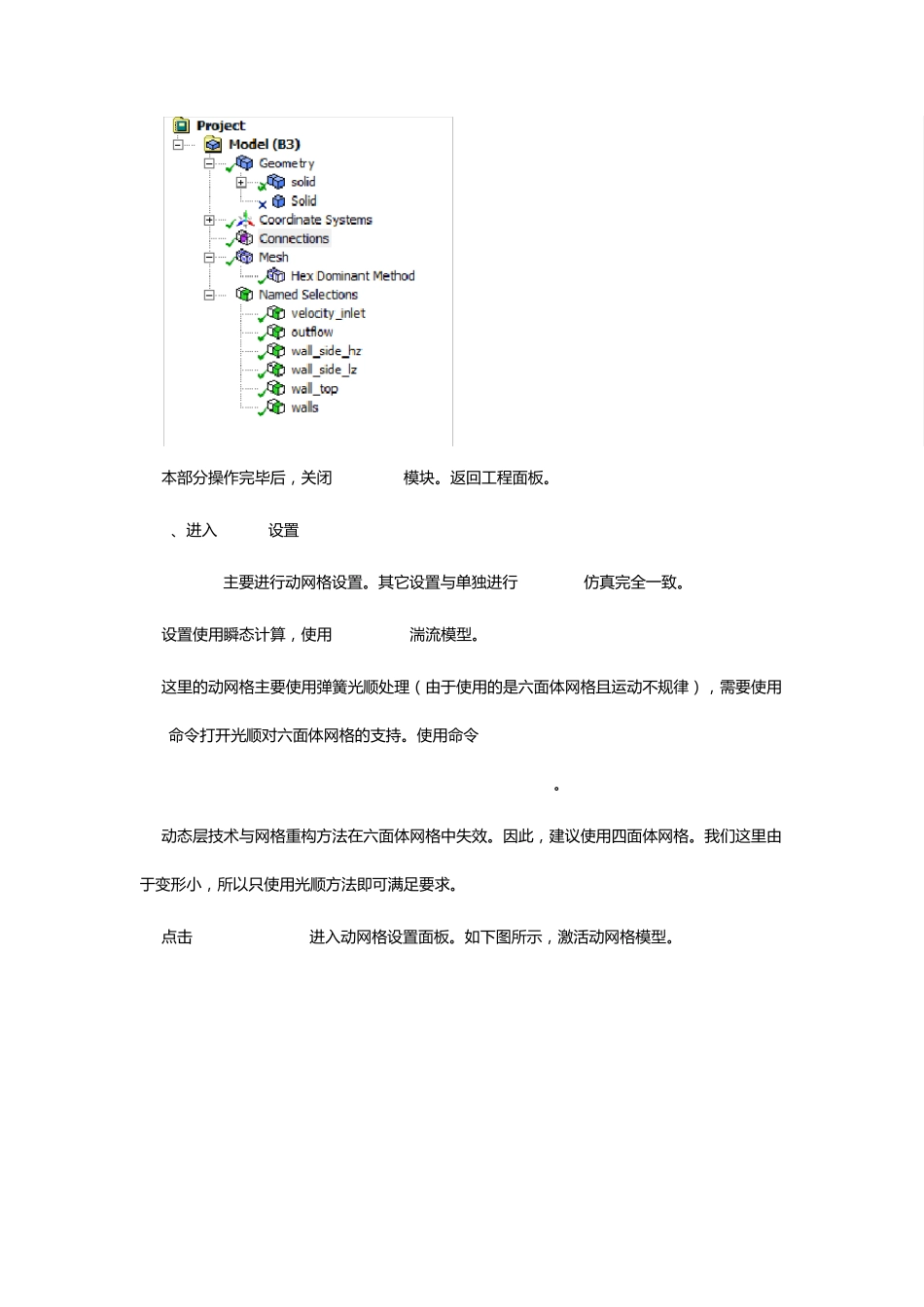

FLUENT14双向流固耦合案例_第3页
3/10
说 明 : 本 例 只 应 用 于 FLUENT14.0以 上 版 本 。 ANSYS 14.0是 2011年 底 新 推 出 的 版 本 , 在 该 版 本 中 , 加 入 了 一 个 新 的 模 块 System Coupling, 目 前 只 能 用 于 fluent与 ansys mechanical的 双 向 流 固 耦 合 计 算 。 官 方 文 档 中 有 介绍 说 以 后 会 逐 渐 添 加 对 其 它 求 解 器 的 支 持 , 不 过 这 不 重 要 , 重 要 的 是 现 在 FLUENT终 于 可 以 不用 借 助 第 三 方 软 件 进 行 双 向 流 固 耦 合 计 算 了 , 个 人 认 为 这 是 新 版 本 一 个 不 小 的 改 进 。 模 块 及 数 据 传 递 方 式 如 下 图 所 示 。 一 、几何准备 流 固 耦 合 计 算 的 模 型准备与 单独的 流 体计 算 不 同, 它 需要 同时创建流 体模 型与 固 体模 型。 在geometry模 块 中 同时创建流 体模 型与 固 体模 型。 到后 面流 体模 型或固 体模 块 中 再进 行 模 型禁用处理。 模 型中 的 尺寸: v1:32mm, h2:120mm, h5:60mm, h3:3mm, v4:15mm。 由 于 流 体 计 算 中 需 要 进 行 动 网 格 设 置 , 因 此 推 荐 使 用 四 面 体 网 格 。 当 然 如 果 挡 板 刚 度 很 大 网格 变 形 很 小 时 , 可 以 使 用 六 面 体 网 格 , 划 分 六 面 体 网 格 可 以 先 将 几 何 进 行 slice切 割 。 这 里 对 流体 区 域 网 格 划 分 六 面 体 网 格 , 固 体 域 同 样 划 分 六 面 体 网 格 。 二 、流 体 部分 设 置 1、网 格 划 分 双击 B3单元格 , 进 入 meshing模块进 行 网 格 划 分 。 禁用 固 体 部分 几 何 。 设 定各相关部分 的尺寸,由 于 固 体 区 域 几 何 较为整齐,因 此 在切 割 后只需 设 定一个全局尺寸即可 划 分 全六 面 体 网 格 。这 里 设 定全局尺寸为 1mm。 划 分 网 格 后如 下图所示。 2、进 行 边界命名, 以 方便在 fluent中 进 行 边界条件设 置 设 置 左侧面 为速度 进 口 velocity inlet, 右侧面 为自由 出流 outflow, 上侧面 为壁面 边界wall_top, 正...
