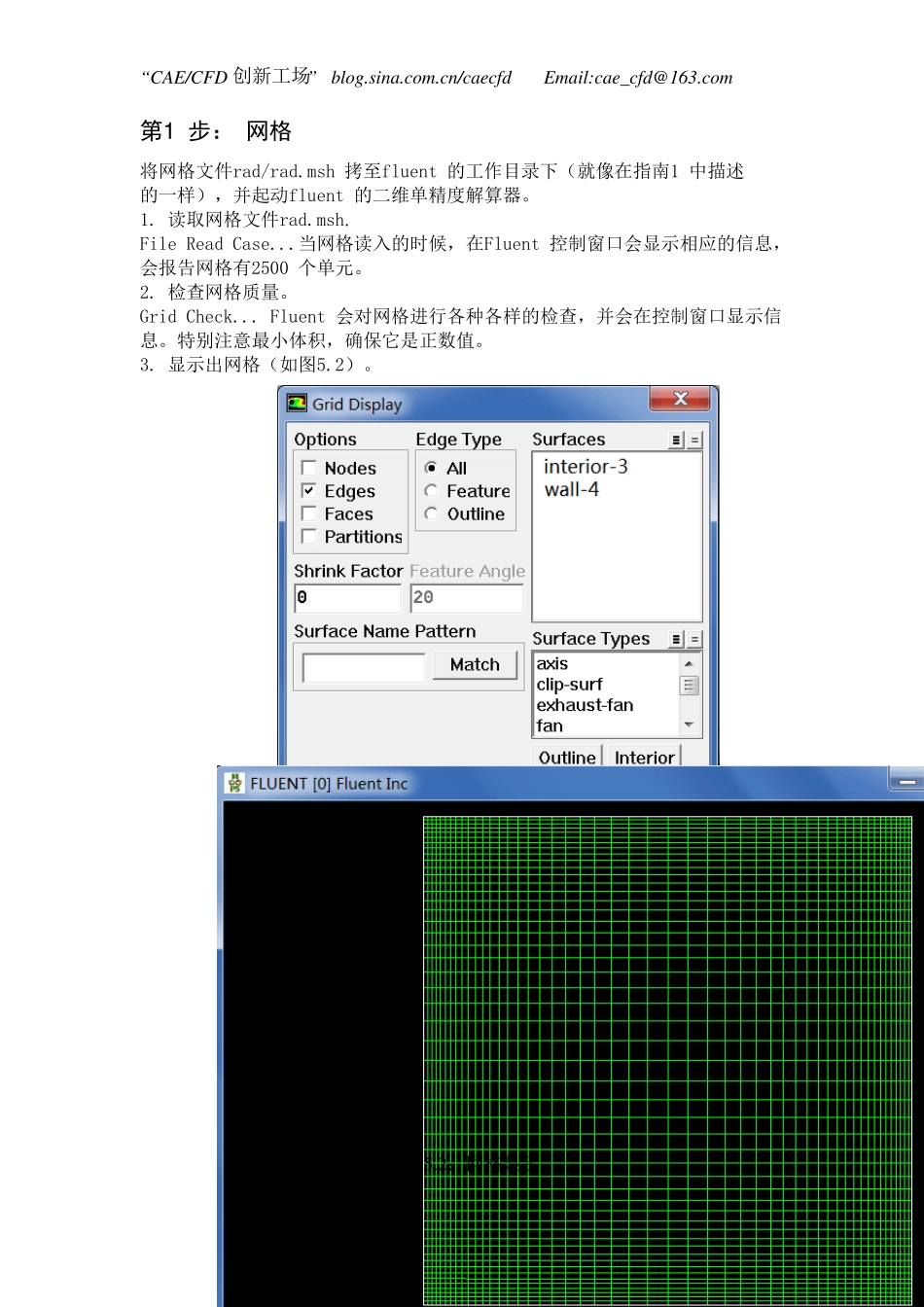

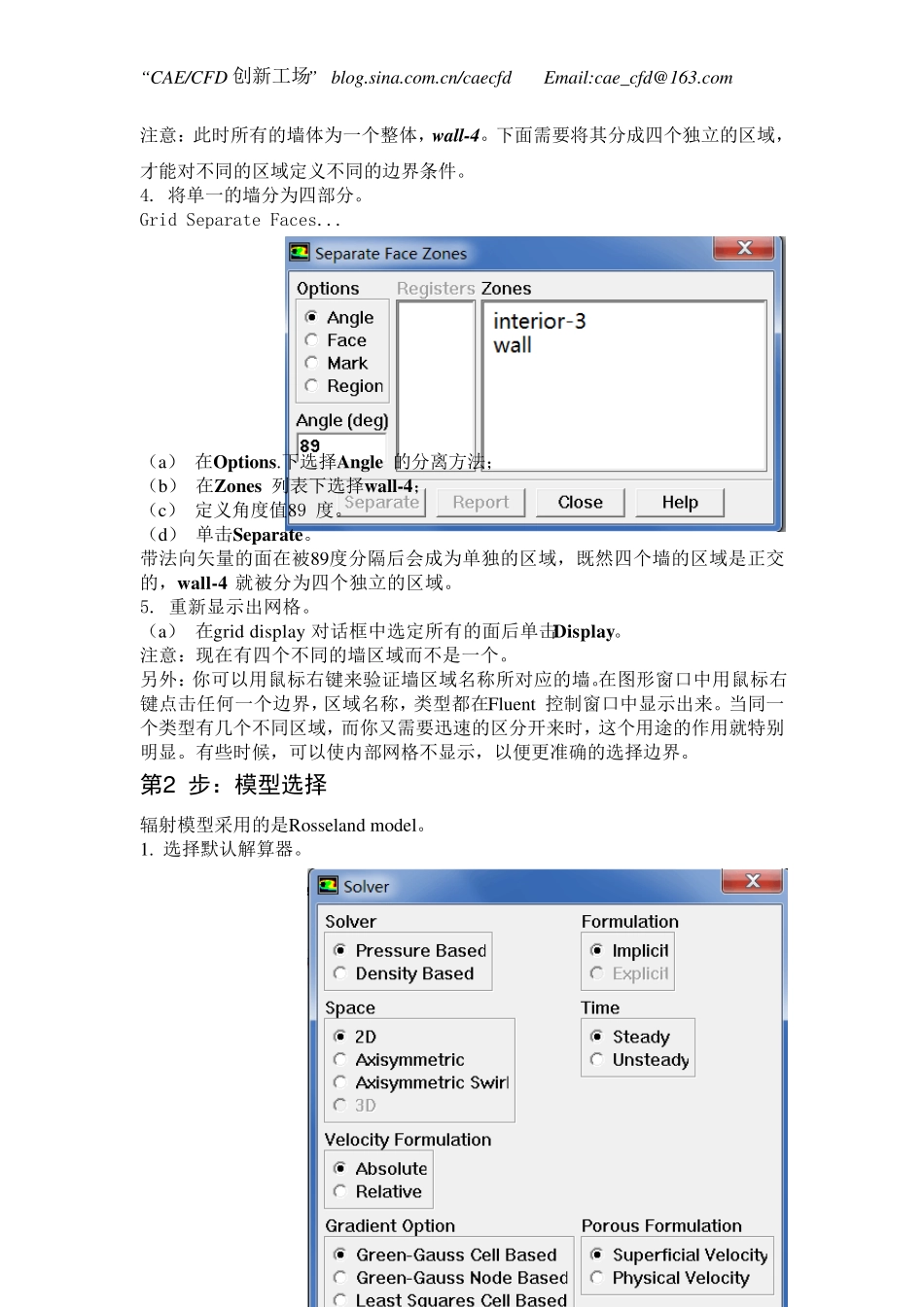

“ CAE/CFD 创新工场” blog.sina.com.cn/caecfd Email:cae_cfd@163.com Flu ent 辐射与自然对流模拟 引言 在这个算例中，将会解决二维方箱中的辐射与自然对流相结合的问题，网格采用四边形单元网格。 在这个算例中将会学到以下知识点： 1.应用Flu ent 中各种辐射模型Rosseland； 2.使用Bou ssinesq model定义密度； 3.设定辐射与自然对流传热问题的边界条件； 4.将单一的墙划分为多个墙区域； 5.对已有的流体物性进行修改； 6.用隔离求解器求解； 7.显示速度矢量和流函数等值线，以及温度等值线。 问题描述 将被考虑的问题如图5.1 所示，一个边长为L 的正方形箱体，右墙温度为2000K,左墙温度为1000K,上下墙绝热，重力向下，由于热重引起密度梯度所以发展为浮力流。箱体中的介质被认为是有吸收性和散射性的，因此墙壁间的辐射交换因存在吸收被减弱，同时也因为介质的散射作用而增强了。所有墙壁被认为是黑体，目的在于应用有效的辐射模型计算箱体中流场和温度场分布，以及墙壁的热流量，并且对于不同光学深度aL 比较所表 现 出 的特 性。 工质普 朗 特 数大 约 为0.71，基 于L 的雷 诺 数为500000，这说 明 流动 相当 于层 状 流动 ，应用Bou ssinesq 假 设来 模拟 浮力流动 。普 朗 克 数为0.02，用于考虑传导 与辐射的相对重要 性，其 中，T 0 = ( T h + T c)/2。在这个算例中将有三 种optical thickness 的情 况 会被考虑到，分别 是 aL=0, aL=0.2, and aL=5。注 意 ：物理 属 性和工作条件（ 重力加 速度） 都 已经 给 定以适 合于产 生 的想 要 的普 朗 特 数，雷 诺 数和普 朗 克数。如下图所示： “ CAE/CFD 创新工场” blog.sina.com.cn/caecfd Email:cae_cfd@163.com 第1 步： 网格 将网格文件rad/rad.msh 拷至fluent 的工作目录下（就像在指南1 中描述 的一样），并起动fluent 的二维单精度解算器。 1. 读取网格文件rad.msh. File Read Case...当网格读入的时候，在Fluent 控制窗口会显示相应的信息，会报告网格有2500 个单元。 2. 检查网格质量。 Grid Check... Fluent 会对网格进行各种各样的检查，并会在控制窗口显示信息。特别注意最小体积，确保它是正数值。 3. 显示出网格（如图5.2）。 图 5 .2 ：网格显示 “ CAE/CFD 创新工场” blog.sina.com.cn/caecfd Email:cae_cfd@163.com 注...
