Fluent风机计算教程

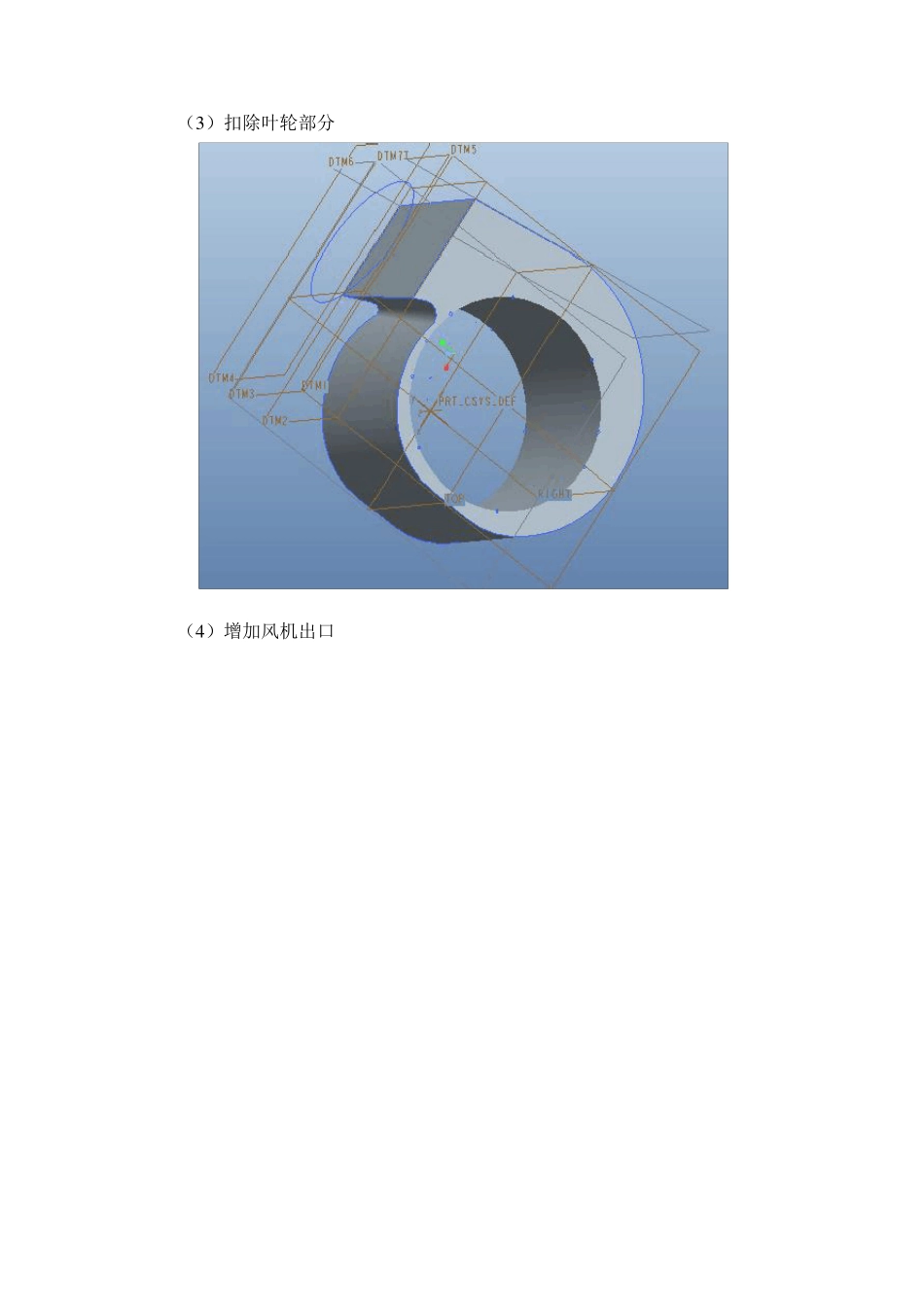

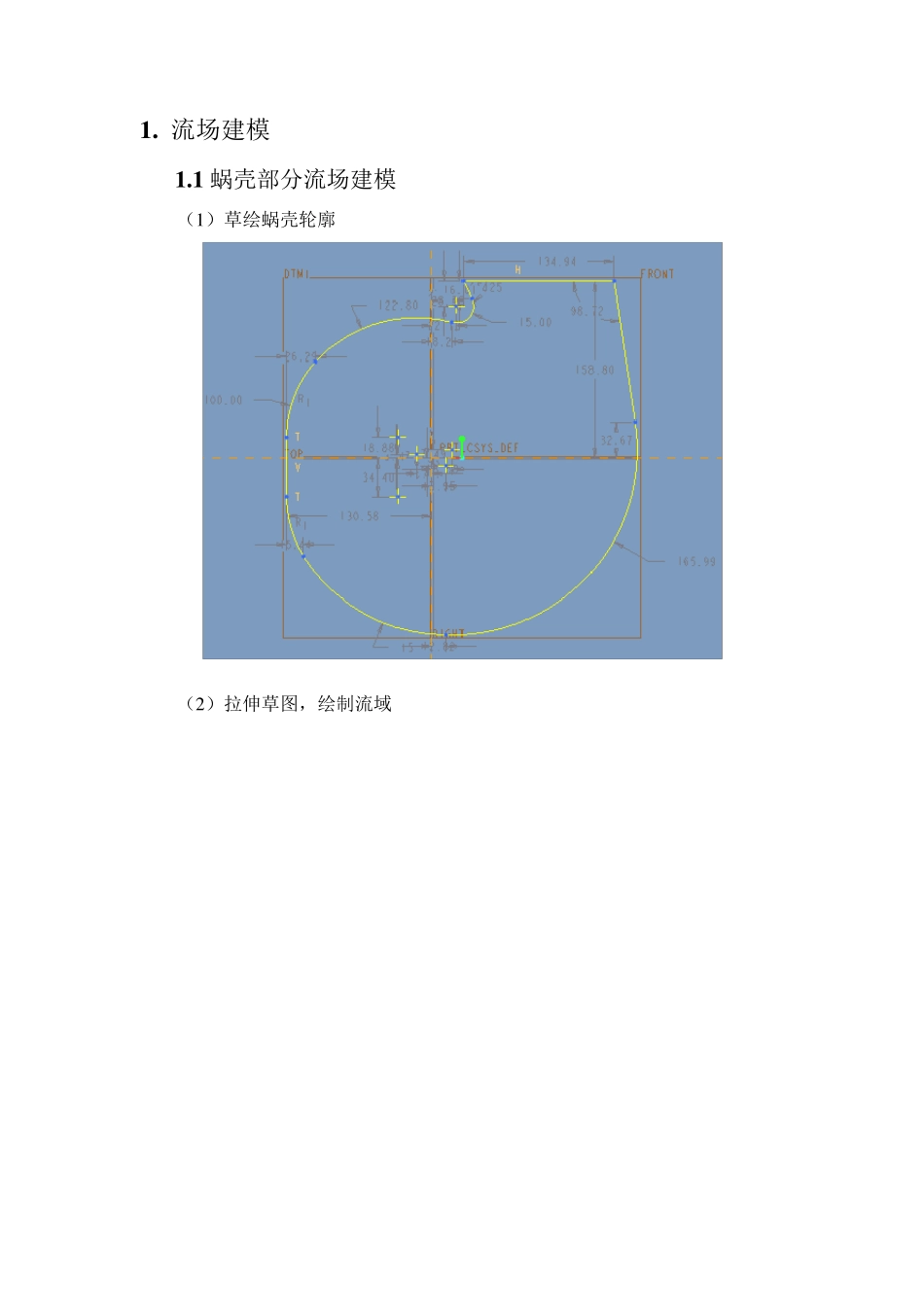

离心风机数值计算 教 程 西北工业大学 航海学院 编制 1 . 流场建模 1 .1 蜗壳部分流场建模 （1 ）草绘蜗壳轮廓 （2 ）拉伸草图，绘制流域 （3 ）扣除叶轮部分 （4 ）增加风机出口 1 .2 叶轮流场建模 （1 ）拉伸草图 （2 ）扣除叶轮电机和进风口 （3 ）扣除叶片和叶轮盘 （4 ）静态线框图 1 .3 保存 （1）建立的三维模型需要保存成iges 、step 或 X-T 等三维模型通用格式，便于导入 CFD 前处理软件。 2．CFD 前处理 2.1 Gambit软件介绍 （1）Gambit 快捷键 快捷键 功能 鼠标左键 旋转 鼠标中键 平移 鼠标右键 缩放 Shift+鼠标左键 选中 Shift+鼠标中键 框选、反向、替换换当先选中项 Shift+鼠标右键 确定（相当于点击 Apply 按钮） （2）各按钮功能简要介绍 几何体操作按钮，激活后第二排分别为点、线、面、体和几何组按钮，分别激活可以进一步操作。 网格划分操作按钮，激活后第二排分别为边界层网格、边网格、面网格、体网格和几何组网格按钮，分别激活可以进一步操作。 边界条件设置操作按钮，激活后第二排分别为边界边界条件设置（进出口设置）和区域类型设置（定区域、静区域设置）按钮，分别激活可以进一步操作。 2 .2 文件导入 （1）打开Fluent 前处理软件Gambit 2.4.6，分别导入蜗壳和叶轮部分的step文件woke.stp 和yelun.stp。File→Import→STEP... 常用工具操作按钮，激活后第二排分别为坐标系设置、函数法生成网格、轴流叶轮工具等，分别激活可以进一步操作。对于该模型，没有使用这一项。 功能按钮区，常用的有：适应窗口大小、调整显示坐标方向、隐藏几何体、转换静态线框模型和和实体模型、撤销和重做以及网格质量统计等功能。 （2 ）先导入叶轮部分，再导入蜗壳部分 （3 ）全部导入后发现建模时，叶轮和蜗壳的坐标系不统一，二者位置关系不正确。此时需要将蜗壳部分相对于 x o y 平面翻转 1 8 0 度。 （4 ）以实体图显示： （5）将叶轮部分两端凹进部分补齐，分别作为叶轮进口。此操作主要目的是产生A、B 两环面，并将这两个换面定义为w all 类型，可以模拟风机进口处的挡风环。 选择第二项，根据面拉伸成体。 （6）选择面（face），红色即为选中 （7）选着拉伸引导线（edge）红色即为选中，注意引导线的箭头方向，如果不对“shift+鼠标中键”可以改变直线方向 （8 ）最终效果 （9 ）同样方法处理蜗壳另一端凹处。 2 .3 ...
