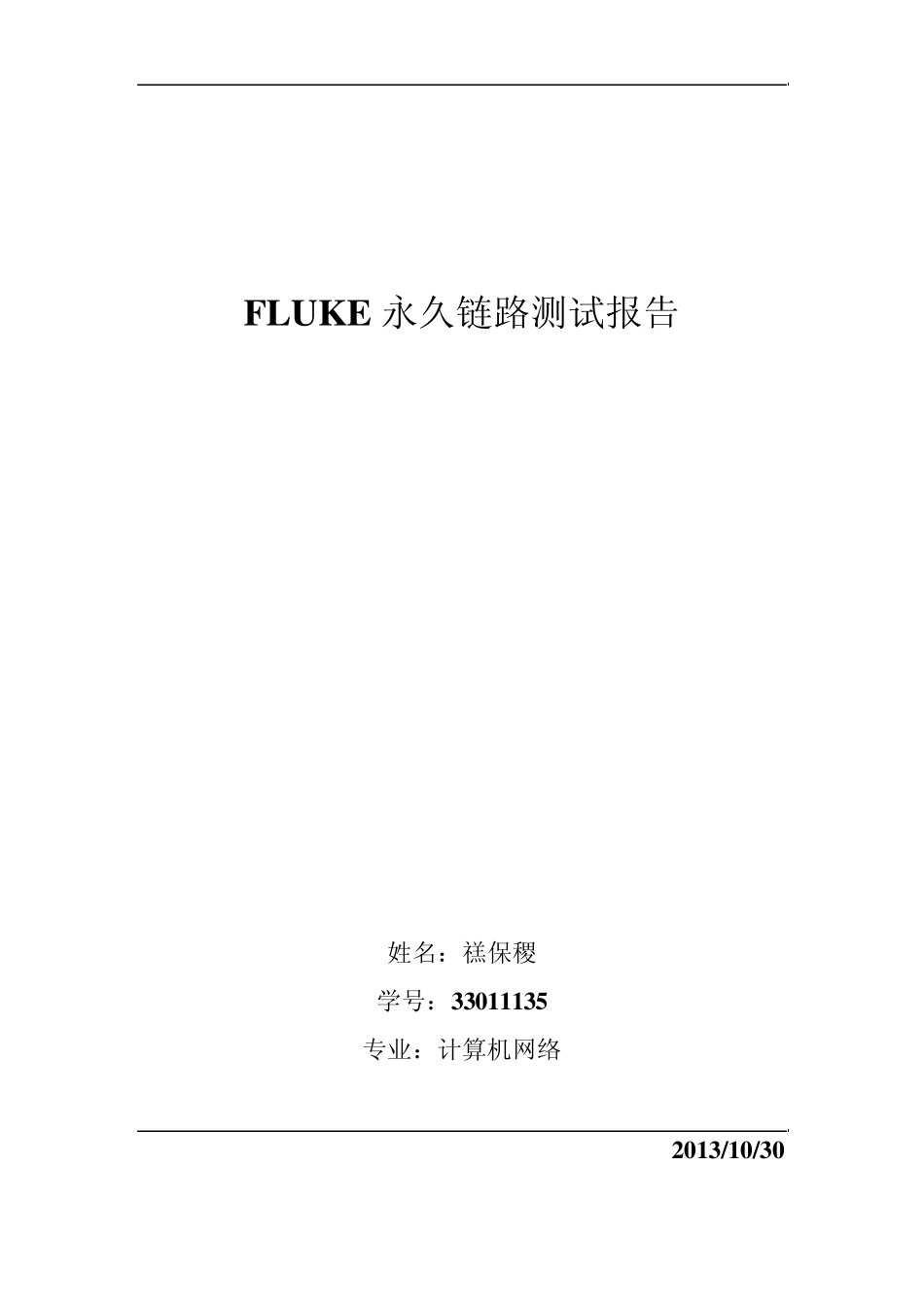

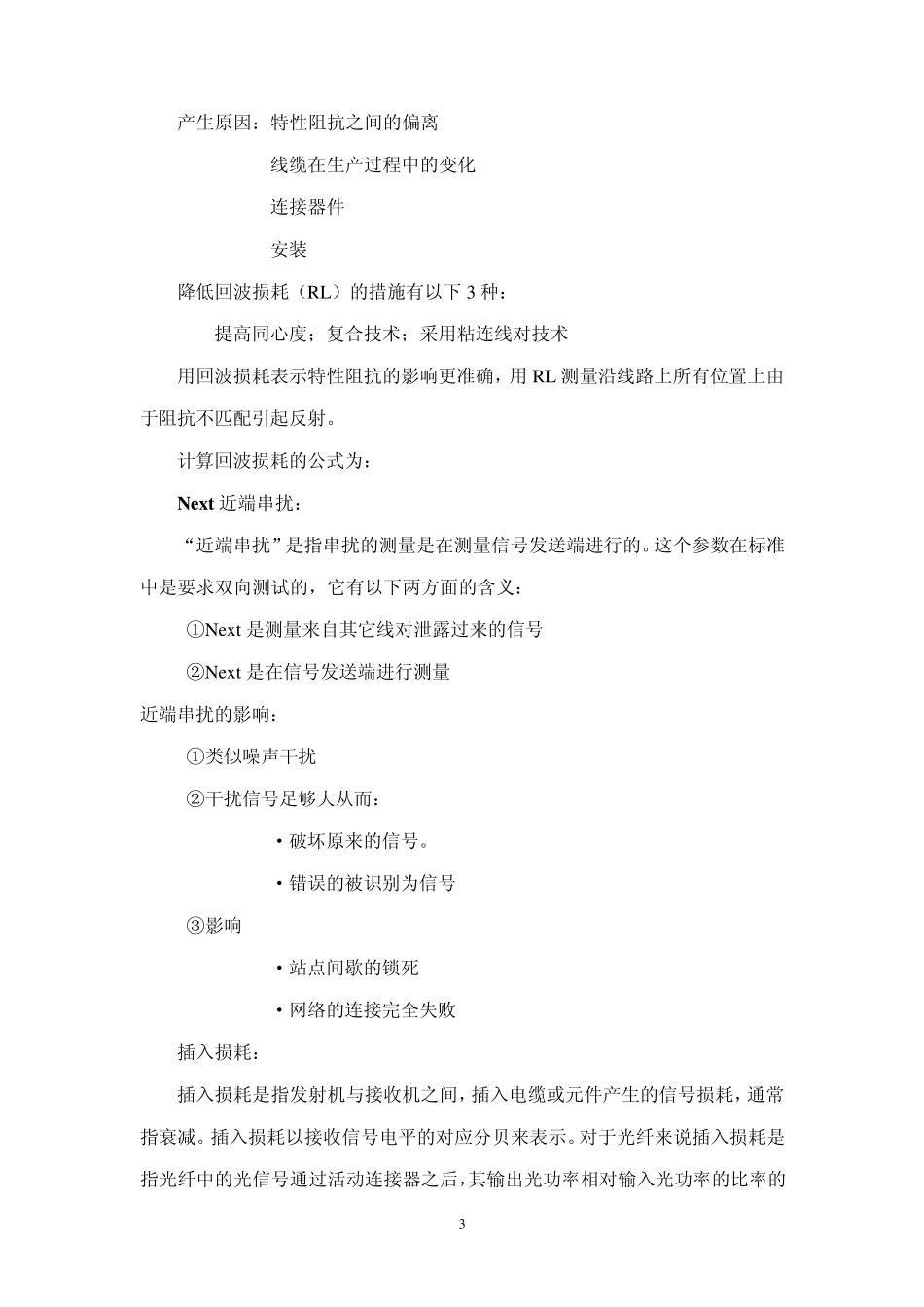

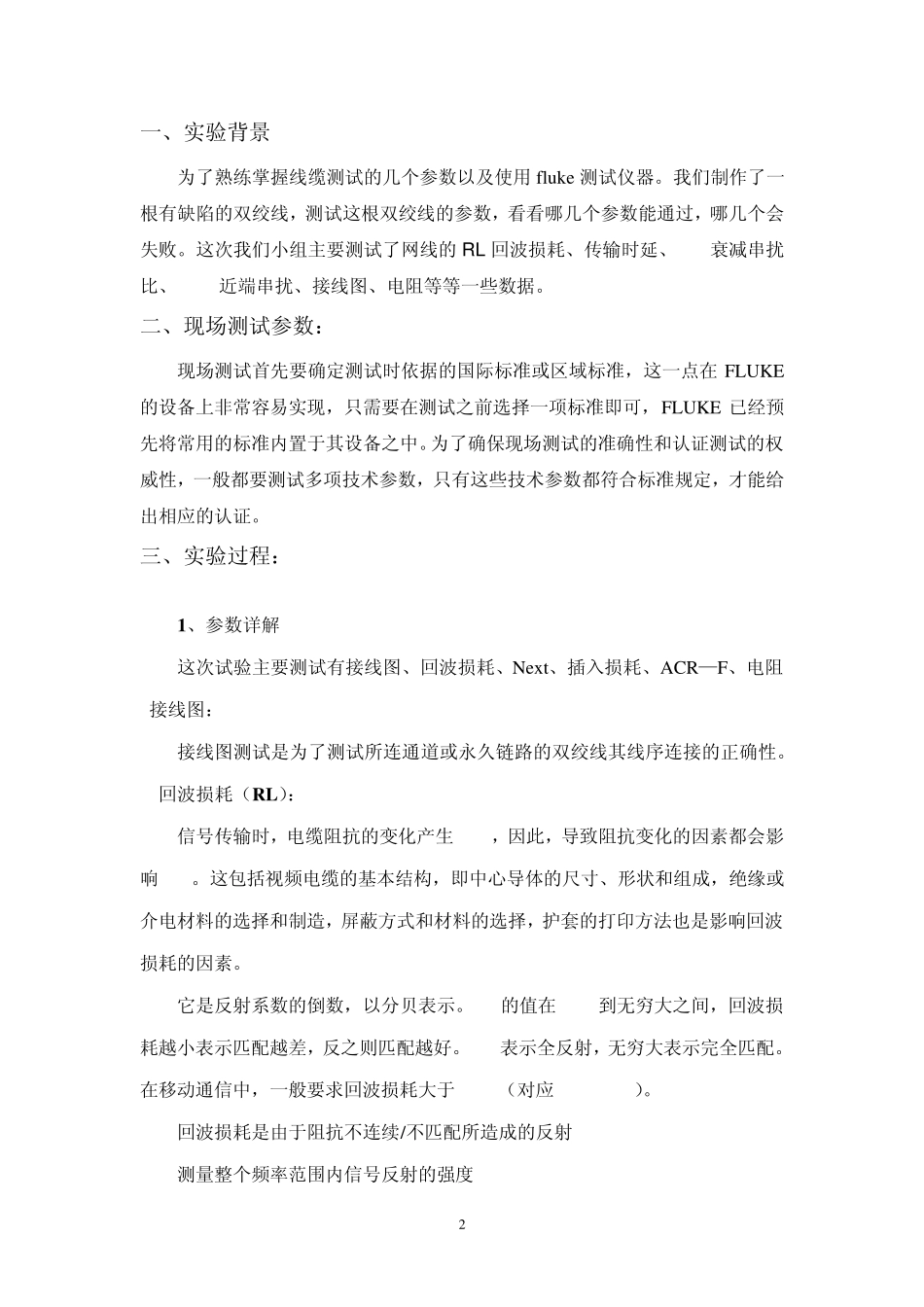

FLUKE 永久链路测试报告 姓名：禚保稷 学号：33011135 专业：计算机网络 2013/10/30 2 一、实验背景 为了熟练掌握线缆测试的几个参数以及使用 flu ke 测试仪器。我们制作了一根有缺陷的双绞线，测试这根双绞线的参数，看看哪几个参数能通过，哪几个会失败。这次我们小组主要测试了网线的 R L 回波损耗、传输时延、ACR衰减串扰比、NEXT近端串扰、接线图、电阻等等一些数据。 二、现场测试参数： 现场测试首先要确定测试时依据的国际标准或区域标准，这一点在 FLUKE的设备上非常容易实现，只需要在测试之前选择一项标准即可，FLUKE 已经预先将常用的标准内置于其设备之中。为了确保现场测试的准确性和认证测试的权威性，一般都要测试多项技术参数，只有这些技术参数都符合标准规定，才能给出相应的认证。 三、实验过程： 1、参数详解 这次试验主要测试有接线图、回波损耗、Nex t、插入损耗、ACR—F、电阻 接线图： 接线图测试是为了测试所连通道或永久链路的双绞线其线序连接的正确性。 回波损耗（RL）： 信号传输时，电缆阻抗的变化产生 RL ，因此，导致阻抗变化的因素都会影响 RL 。这包括视频电缆的基本结构，即中心导体的尺寸、形状和组成，绝缘或介电材料的选择和制造，屏蔽方式和材料的选择，护套的打印方法也是影响回波损耗的因素。 它是反射系数的倒数，以分贝表示。RL的值在 0dB到无穷大之间，回波损耗越小表示匹配越差，反之则匹配越好。0dB表示全反射，无穷大表示完全匹配。在移动通信中，一般要求回波损耗大于 14dB（对应VSWR=1.5）。 回波损耗是由于阻抗不连续/不匹配所造成的反射 测量整个频率范围内信号反射的强度 3 产生原因：特性阻抗之间的偏离 线缆在生产过程中的变化 连接器件 安装 降低回波损耗（RL）的措施有以下 3 种： 提高同心度；复合技术；采用粘连线对技术 用回波损耗表示特性阻抗的影响更准确，用 RL 测量沿线路上所有位置上由于阻抗不匹配引起反射。 计算回波损耗的公式为：RL=20logU0/U1 Nex t 近端串扰： “近端串扰”是指串扰的测量是在测量信号发送端进行的。这个参数在标准中是要求双向测试的，它有以下两方面的含义： ①Nex t 是测量来自其它线对泄露过来的信号 ②Nex t 是在信号发送端进行测量 近端串扰的影响： ①类似噪声干扰 ②干扰信号足够大从而： ·破坏原来的信号。 ·错误的被识别为信号 ③影响 ·站点间歇的锁死 ·网络的连接完全...
