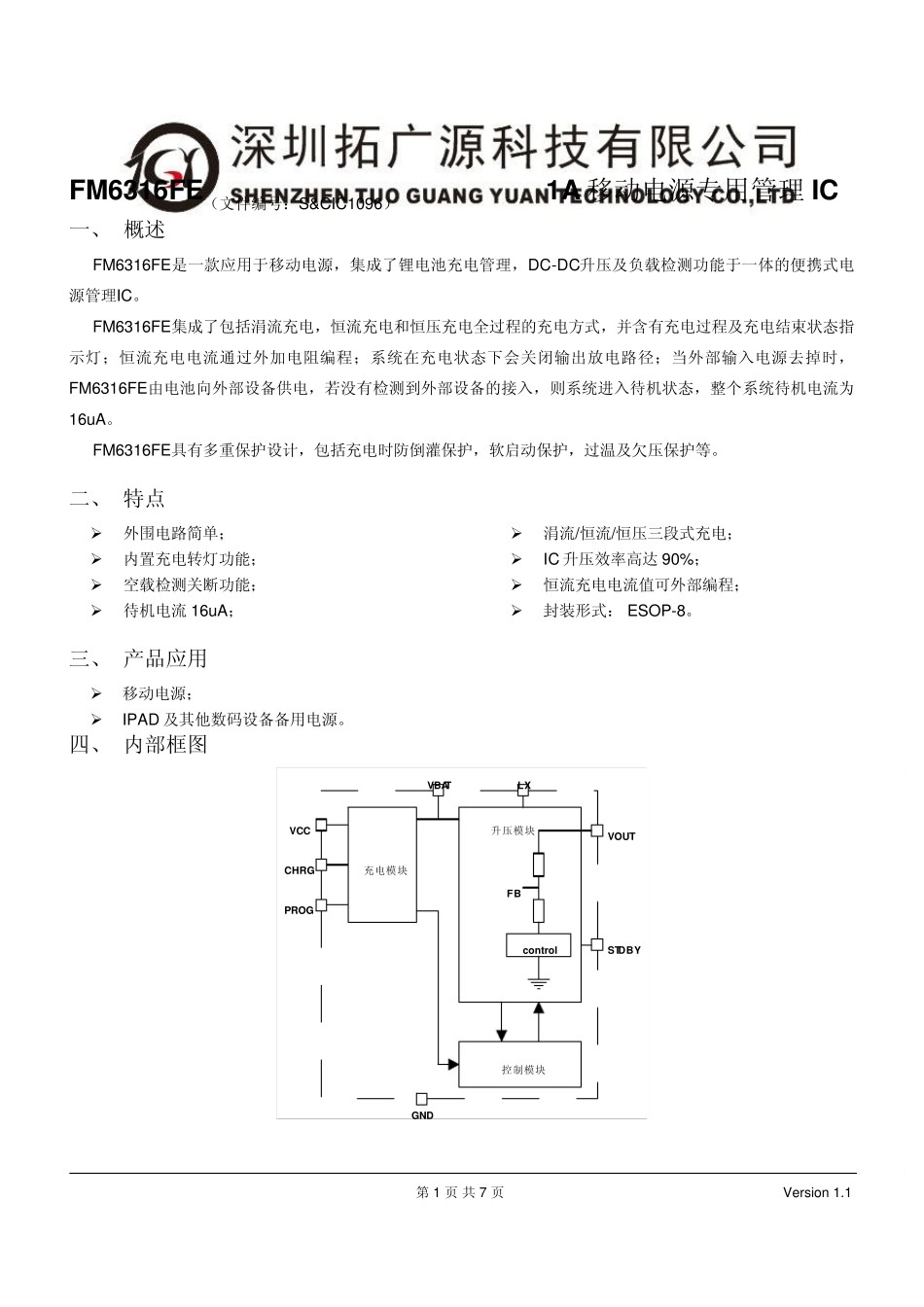

FM6316FE(文件编号:S&CIC1096) 1A 移动电源专用管理IC 第 1 页 共 7 页 Version 1.1 一、 概述 FM6316FE是一款应用于移动电源,集成了锂电池充电管理,DC-DC升压及负载检测功能于一体的便携式电源管理IC。 FM6316FE集成了包括涓流充电,恒流充电和恒压充电全过程的充电方式,并含有充电过程及充电结束状态指示灯;恒流充电电流通过外加电阻编程;系统在充电状态下会关闭输出放电路径;当外部输入电源去掉时,FM6316FE由电池向外部设备供电,若没有检测到外部设备的接入,则系统进入待机状态,整个系统待机电流为16uA。 FM6316FE具有多重保护设计,包括充电时防倒灌保护,软启动保护,过温及欠压保护等。 二、 特点 Ø 外围电路简单; Ø 内置充电转灯功能; Ø 空载检测关断功能; Ø 待机电流 16uA; Ø 涓流/恒流/恒压三段式充电; Ø IC 升压效率高达 90%; Ø 恒流充电电流值可外部编程; Ø 封装形式: ESOP-8。 三、 产品应用 Ø 移动电源; Ø IPAD 及其他数码设备备用电源。 四、 内部框图 control充电模块升压模块FB控制模块VOUTLXVBATVCCCHRGPROGGNDSTDBY FM6316FE(文件编号:S&CIC1096) 1A 移动电源专用管理IC 第 2 页 共 7 页 Version 1.1 五、 订购信息 产品型号 封装形式 FM6316FE ESOP-8 六、 引脚图及引脚说明 12345678GNDSTDBYCHRGVCCBATPROGVOUTLX ESOP-8 序号 引脚名称 引脚说明 1 GND 芯片地。 2 STDBY 充电充满指示端。充电结束时,STDBY 拉低,外接LED 灯阴极。 3 CHRG 充电指示端。VCC 电压大于4.3V 时,开始充电,这时CHRG 拉低。外接LED 灯阴极。 4 VCC 充电电压输入端。5V 电压输入。 5 BAT 电池充电输入端。接电池正端。 6 PROG 充电电流调整端。充电电流Ibat=(Vprog/Rprog)×1200A 7 VOUT 升压输出端。5V 输出。 8 LX 功率开关输出端。外接电感一端。 七、 电性能参数 Ø 推荐工作条件 输入电压… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ...4V~5.5V 环境温度… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … -20℃~85℃ FM6316FE(文件编号:S&CIC1096)...
