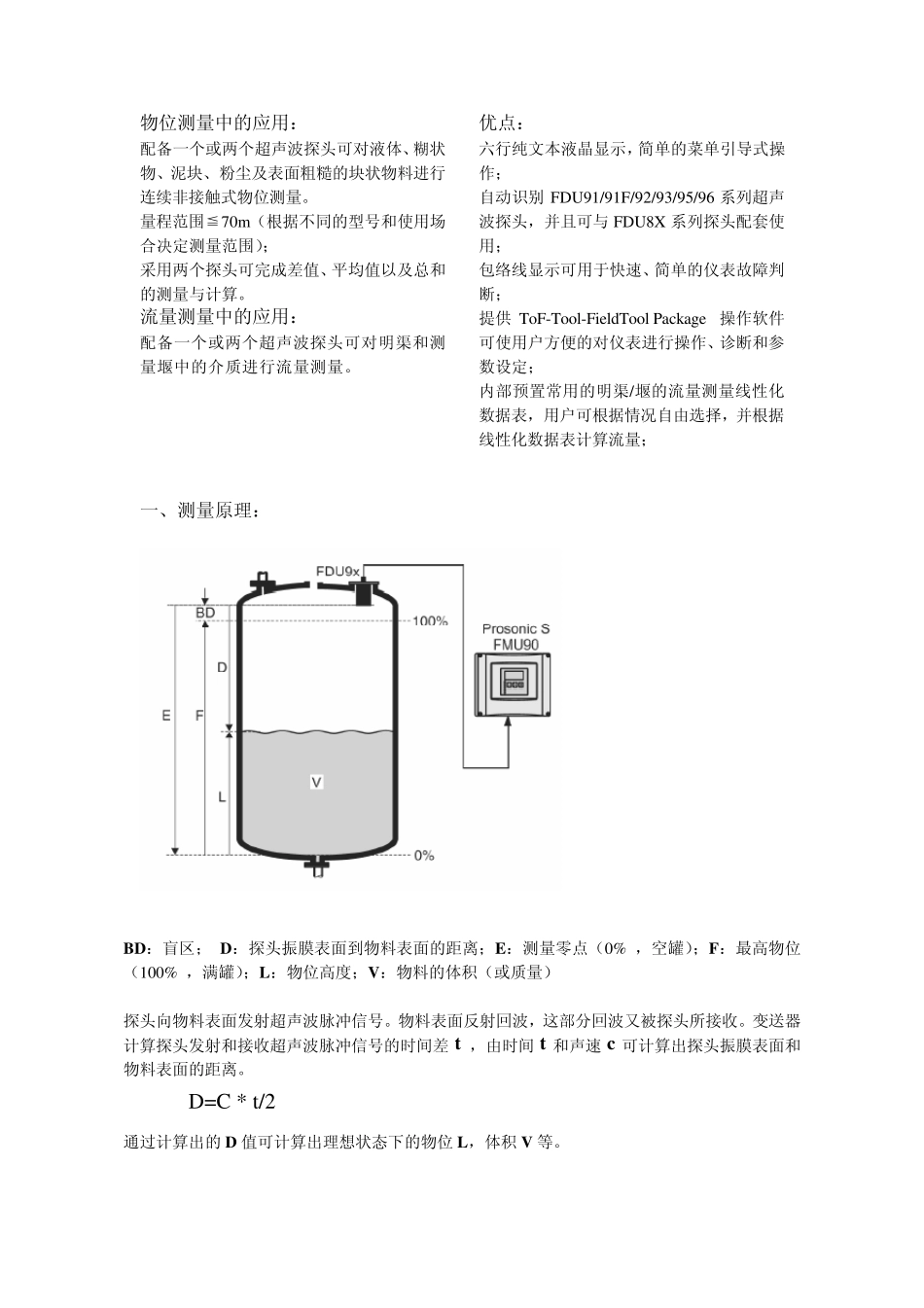

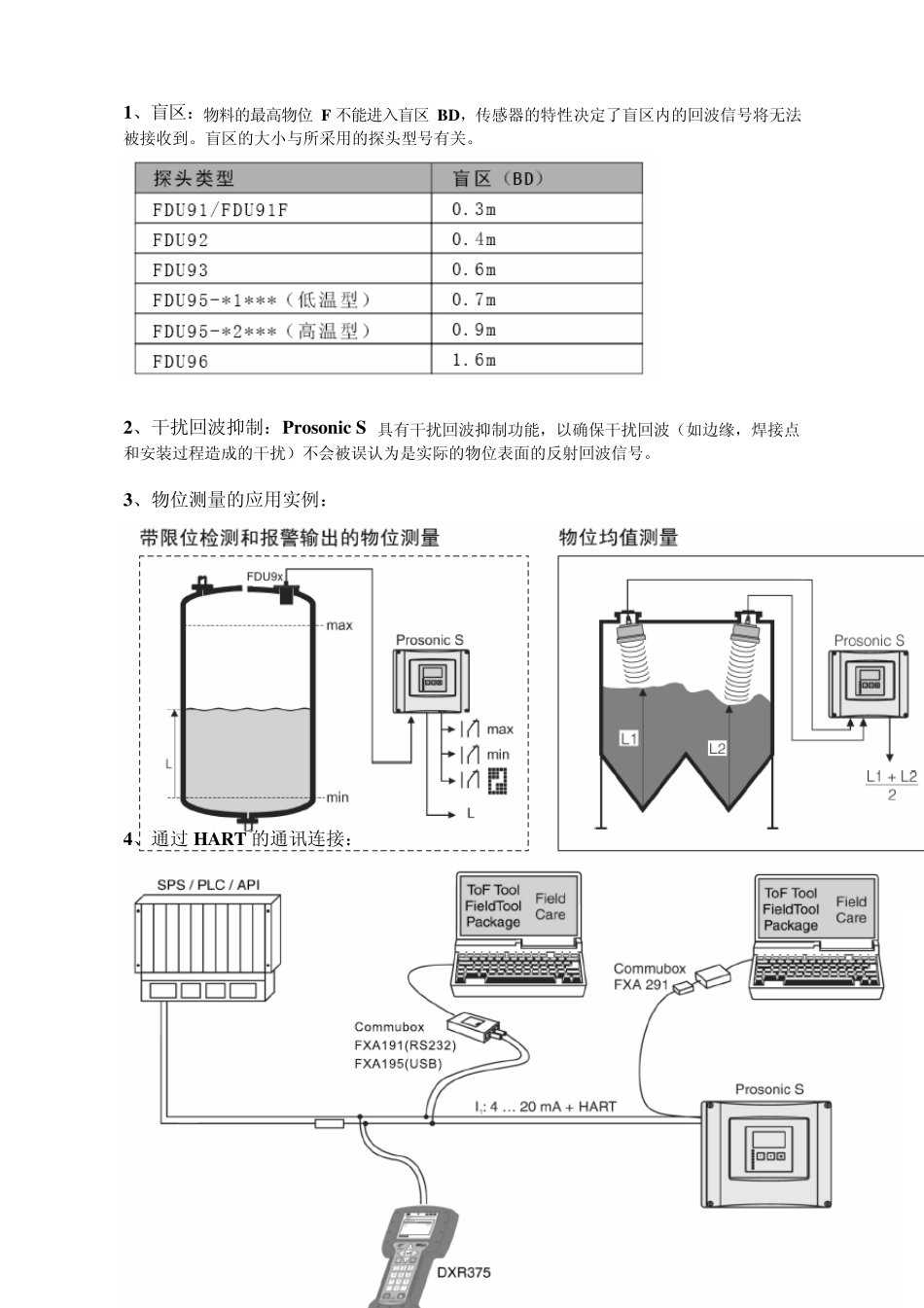

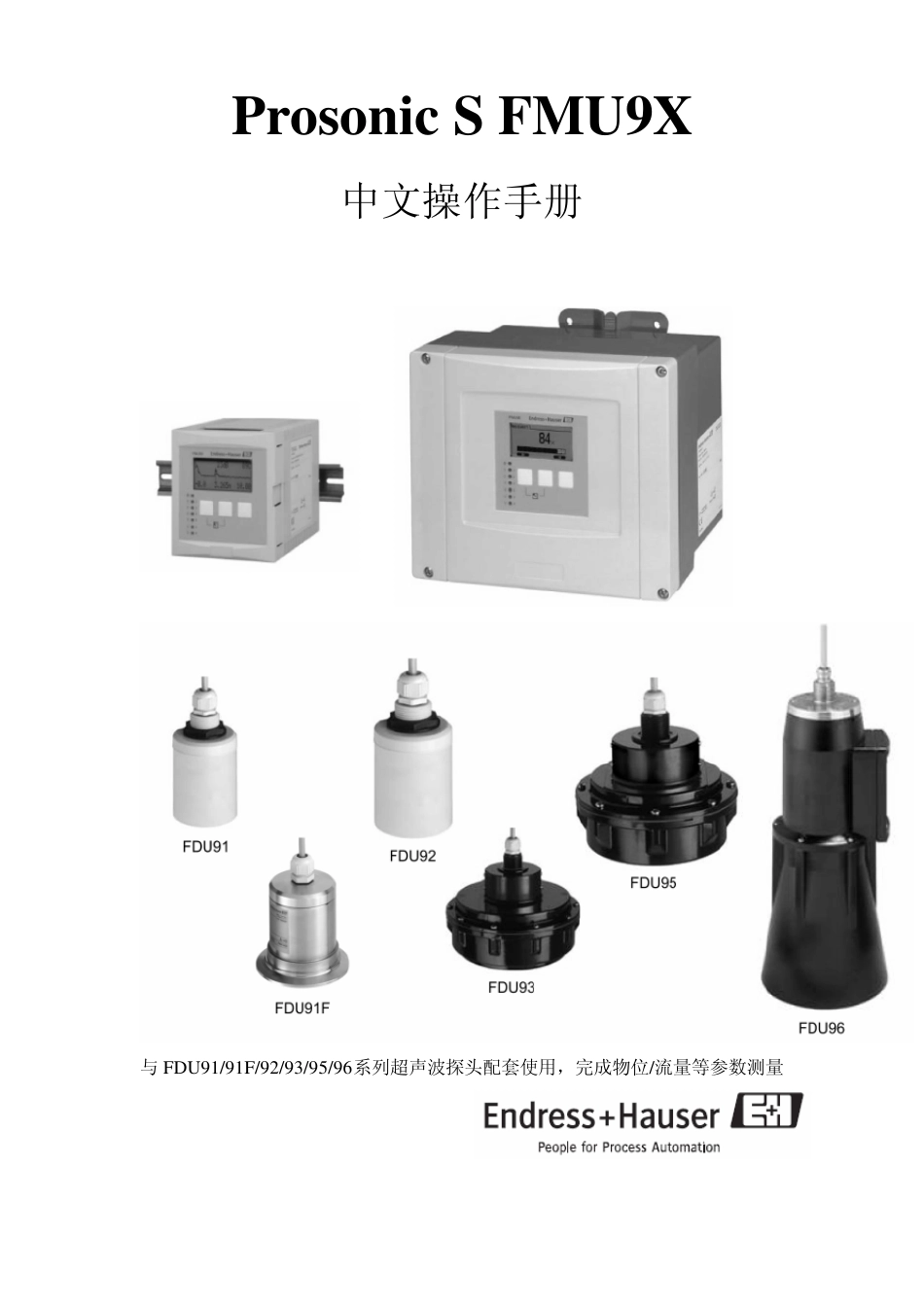

Prosonic S FMU9X 中文操作手册 与FDU 91/91F/92/93/95/96系列超声波探头配套使用，完成物位/流量等参数测量 物位测量中的应用： 配备一个或两个超声波探头可对液体、糊状物、泥块、粉尘及表面粗糙的块状物料进行连续非接触式物位测量。 量程范围≦70m（根据不同的型号和使用场合决定测量范围）； 采用两个探头可完成差值、平均值以及总和的测量与计算。 流量测量中的应用： 配备一个或两个超声波探头可对明渠和测量堰中的介质进行流量测量。 优点： 六行纯文本液晶显示，简单的菜单引导式操作； 自动识别 FDU91/91F/92/93/95/96 系列超声波探头，并且可与 FDU8X 系列探头配套使用； 包络线显示可用于快速、简单的仪表故障判断； 提供 ToF-Tool-FieldTool Package 操作软件可使用户方便的对仪表进行操作、诊断和参数设定； 内部预置常用的明渠/堰的流量测量线性化数据表，用户可根据情况自由选择，并根据线性化数据表计算流量； 一、测量原理： BD：盲区； D：探头振膜表面到物料表面的距离；E：测量零点（0% ，空罐）；F：最高物位（100% ，满罐）；L：物位高度；V：物料的体积（或质量） 探头向物料表面发射超声波脉冲信号。物料表面反射回波，这部分回波又被探头所接收。变送器计算探头发射和接收超声波脉冲信号的时间差 t ，由时间 t 和声速 c 可计算出探头振膜表面和物料表面的距离。 D=C * t/2 通过计算出的D 值可计算出理想状态下的物位L，体积 V 等。 1、盲区：物料的最高物位 F 不能进入盲区 BD，传感器的特性决定了盲区内的回波信号将无法被接收到。盲区的大小与所采用的探头型号有关。 2、干扰回波抑制：Prosonic S 具有干扰回波抑制功能，以确保干扰回波（如边缘，焊接点和安装过程造成的干扰）不会被误认为是实际的物位表面的反射回波信号。 3、物位测量的应用实例： 4、通过 HART 的通讯连接： 在标准型号中，HART 信号是加载于第一输出电流之上的。系统采用HART 通讯，电路中必须要有250Ω的通讯电阻。 5 、输入： 传感器信号输入： 6 、输出： 模拟量输出： HART 信号是叠加在第一模拟输出上的，第二模拟输出不承载HART 信号。 7 、电源： 供电电压/功率消耗/电流消耗 二、电器接线： 1 、现场外壳的接线电缆入口 z M20*1.5 (10个) z M16*1.5 （5 个） z M25*1.5 （1 个） 2 、接线端子： 3 、端子分配： A 区：基本接线区 ；B、C、D...
