FM收音机大全

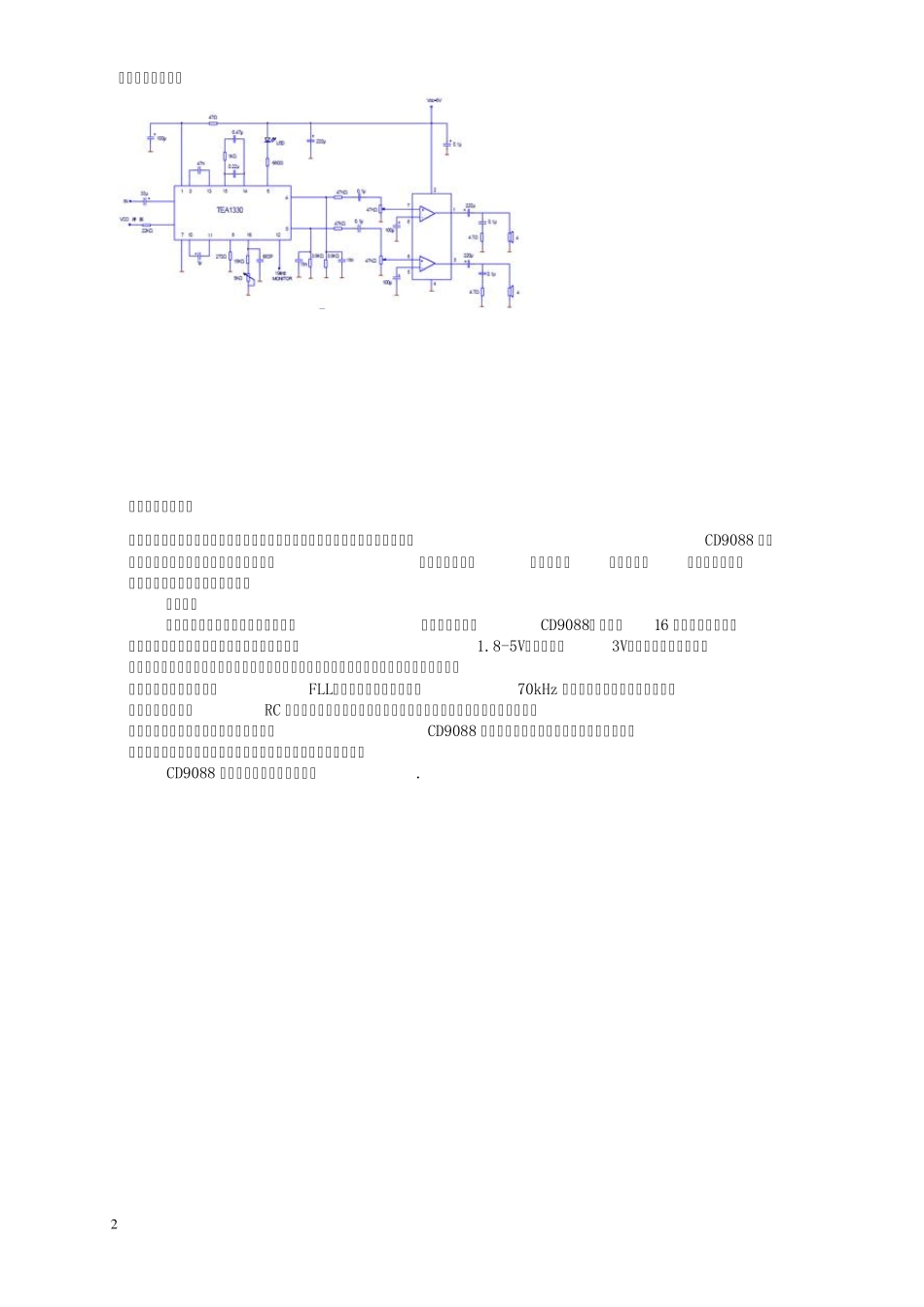

1 SP1088 自动调谐FM 收音机电路 产品概述: SP1088 是一块用于单声道便携式收音机中的双极集成电路。 主要特点: 1、用一变容二极管搜索频道 2、用内部集成的自动控制系统进行机械调谐 3、支持调幅应用 4、电源极性保护 5、工作电压范围：VCC=1.8~5V (Tamb=25℃ ) 应 用 : 1、便携式收音机 典型应用线路图： SP2822 双声道功率放大电路 产品概述: SP2822 是双声道低电压功率放大电路，适用于在体积小的便携式盒式放音机(WALKMAN)和收音机中作音频放大器。 主要特点: 1、静态电流小 2、交越失真小，适用于单声桥式(BTL)或立体声线路两种工作状态 3、工作电压范围：VCC=1.8~6V (Tamb=25℃) 应 用 : 1、小型，便携式系统的音频放大 2 典型应用线路图： 电调谐调频收音机 调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。本例介绍采用CD9088 调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。 工作原理 电调谐调频收音机的电路如图所示。图中核心器件是CD9088，它采用16 脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为1.8-5V，典型值为3V。该电路内含调频收音机从天线接收到鉴频级输出音频信号的全部功能，并设有搜索调谐电路、信号检测电路、静噪电路，以及频率锁定环（FLL）电路等。其特点是采用70kHz 中频频率，不设置外围中频变压器，中频选择性由RC 中频滤波器来完成，简化了电路，省去了中频频率调试的麻烦，又提高了中频频率特性，并缩小了电路体积。用CD9088 可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。 CD9088 集成电路各引脚的功能如表. 3 FM 信号由天线引进后从CD9088 集成块11 脚进人混频电路，电感器L1，电阻器R1，电容器 C1、 C2、 C3 构成输人回路，本振电路的本振频率由L2、 C4 及变容二极管VD1 决定。C7 为音频静噪电容器，C8 为中频反馈电容器，C9 为低通滤波器电容器，C10 为中频级藕合电容器。SB1为复位按钮，SB2 为调谐按钮。按一下SB2 按钮收音机就会自动从频率低端向频率高端选台，当收到一个电台时，便自动锁定电台停止搜索，如要收听下一个电台节目，可再按一下SB2 按钮顺序搜索电台。当搜索到频率最高端时，按一下SB1 按钮即可回到频率最低端，然后再重新选台。 天线输人回路收到的电台信号...
