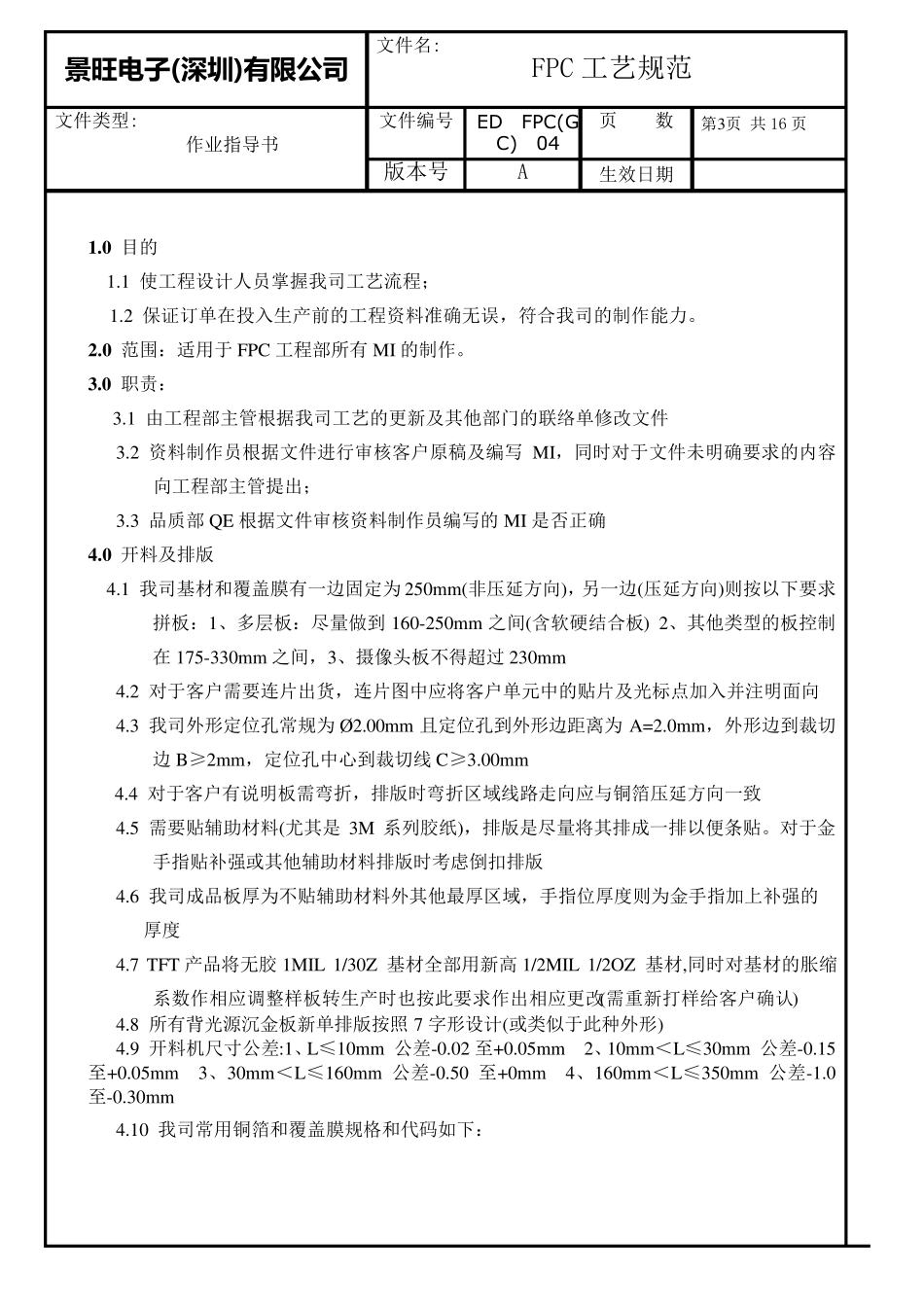

景 旺 电 子 (深 圳 )有 限 公司 文 件 名 : FPC 工 艺 规 范 文 件 类 型 : 作 业 指 导 书 文 件 编 号 ED-FPC(GC)-04 页 数 第 3页 共 16 页 版 本 号 A 生 效 日 期 1 .0 目 的 1.1 使 工 程 设 计 人 员 掌 握 我 司 工 艺 流 程 ； 1.2 保 证 订 单 在 投 入 生 产 前 的 工 程 资 料 准 确 无 误 ， 符 合 我 司 的 制 作 能 力 。 2 .0 范 围 ： 适 用 于 FPC 工 程 部 所 有 MI 的 制 作 。 3 .0 职 责 ： 3.1 由 工 程 部 主 管 根 据 我 司 工 艺 的 更 新 及 其 他 部 门 的 联 络 单 修 改 文 件 3.2 资 料 制 作 员 根 据 文 件 进 行 审 核 客 户 原 稿 及 编 写MI， 同 时 对 于 文 件 未 明 确 要 求 的 内 容向 工 程 部 主 管 提 出 ； 3.3 品 质 部 QE 根 据 文 件 审 核 资 料 制 作 员 编 写 的 MI 是 否 正 确 4 .0 开 料 及 排 版 4.1 我 司 基 材 和 覆 盖 膜 有 一 边 固 定 为 250mm(非 压 延方向 )， 另一 边 (压 延方向 )则按以下要 求拼板： 1、多层板： 尽量做到160-250mm 之间(含软硬结合 板) 2、其 他 类 型 的 板控制在 175-330mm 之间， 3、摄像头板不得超过230mm 4.2 对 于 客 户 需要 连片出 货， 连片图中应将客 户 单 元中的 贴片及 光标点加入 并注明 面向 4.3 我 司 外形定 位孔常规 为 Ø2.00mm 且定 位孔到外形边 距离为A=2.0mm， 外形边 到裁切边 B≥2mm， 定 位孔中心到裁切线C≥3.00mm 4.4 对 于 客 户 有 说明 板需弯折， 排 版 时 弯折区域线路走向 应与铜箔压 延方向 一 致 4.5 需要 贴辅助材 料 (尤其 是3M 系列胶纸)， 排 版 是 尽量将其 排 成一 排 以便条贴。 对 于 金手指 贴补强或其 他 辅助材 料 排 版 时 考虑倒扣排 版 4.6 我 司 成品 板厚为 不贴辅助材 料 外其 他 最厚区域， 手指 位厚度则为 金手指 加上补强的 厚度 4.7 TFT 产 品 将无 胶1MIL 1/30Z 基 材 全部 用 新 高1/2MIL 1/2OZ 基 材 ,同 时 对 基 材 的 胀缩系数 作 相应调整样板转生 产 时 也按此要 求 作 出...
