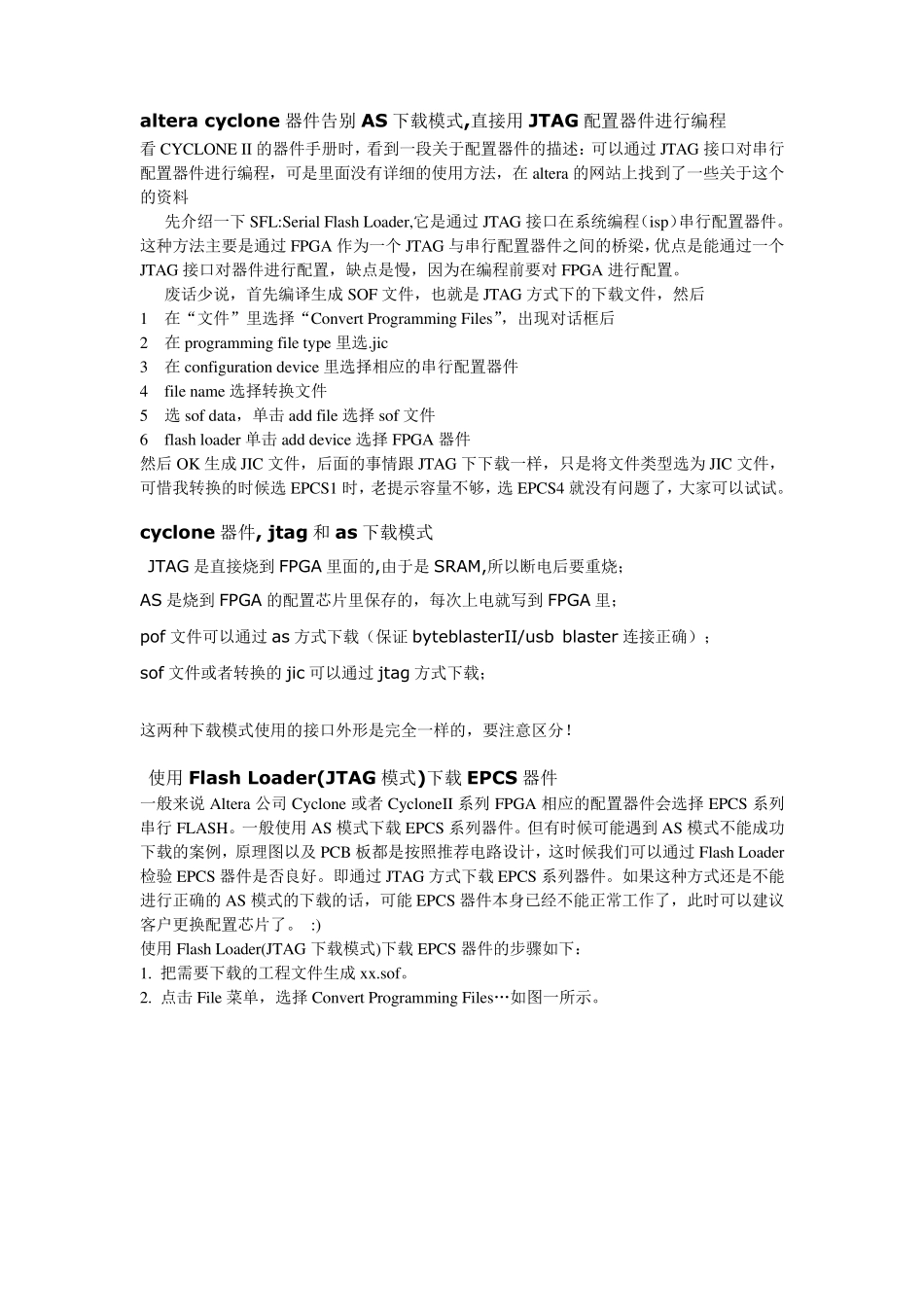

altera cy clone 器件告别AS 下载模式,直接用JTAG 配置器件进行编程 看CYCLONE II 的器件手册时，看到一段关于配置器件的描述：可以通过JTAG 接口对串行配置器件进行编程，可是里面没有详细的使用方法，在altera 的网站上找到了一些关于这个的资料 先介绍一下SFL:Serial Flash Loader,它是通过JTAG 接口在系统编程（isp）串行配置器件。这种方法主要是通过FPGA 作为一个JTAG 与串行配置器件之间的桥梁，优点是能通过一个JTAG 接口对器件进行配置，缺点是慢，因为在编程前要对FPGA 进行配置。 废话少说，首先编译生成SOF 文件，也就是JTAG 方式下的下载文件，然后 1 在“文件”里选择“Conv ert Programming Files”，出现对话框后 2 在programming file ty pe 里选.jic 3 在configu ration dev ice 里选择相应的串行配置器件 4 file name 选择转换文件 5 选 sof data，单击 add file 选择 sof 文件 6 flash loader 单击 add dev ice 选择 FPGA 器件 然后OK 生成JIC 文件，后面的事情跟 JTAG 下下载一样，只是将文件类型选为JIC 文件，可惜我转换的时候选 EPCS1 时，老提示容量不够，选 EPCS4 就没有问题了，大家可以试试。 cy clone 器件, jtag 和 as 下载模式 JTAG 是直接烧到FPGA 里面的,由于是SRAM,所以断电后要重烧； AS 是烧到FPGA 的配置芯片里保存的，每次上电就写到FPGA 里； pof 文件可以通过as 方式下载（保证 byteblasterII/usb blaster 连接正确）； sof 文件或者转换的jic 可以通过jtag 方式下载； 这两种下载模式使用的接口外形是完全一样的，要注意区分！ 使用Flash Loader(JTAG 模式)下载EPCS 器件 一般来说Altera 公司 Cy clone 或者 Cy cloneII 系列 FPGA 相应的配置器件会选择 EPCS 系列串行FLASH。一般使用AS 模式下载EPCS 系列器件。但有时候可能遇到AS 模式不能成功下载的案例，原理图以及 PCB 板都是按照推荐电路设计，这时候我们可以通过Flash Loader检验 EPCS 器件是否良好。即通过JTAG 方式下载EPCS 系列器件。如果这种方式还是不能进行正确的AS 模式的下载的话，可能EPCS 器件本身已经不能正常工作了，此时可以建议客户更换配置芯片了。 :) 使用Flash Loader(JTAG 下载模式)下载EPCS 器件的步骤如下： 1. 把需要下载的工程文件生成x x .sof。 2. 点击 File 菜单，选择 Co...
