FPGA设计技巧――ISE高级设计工具

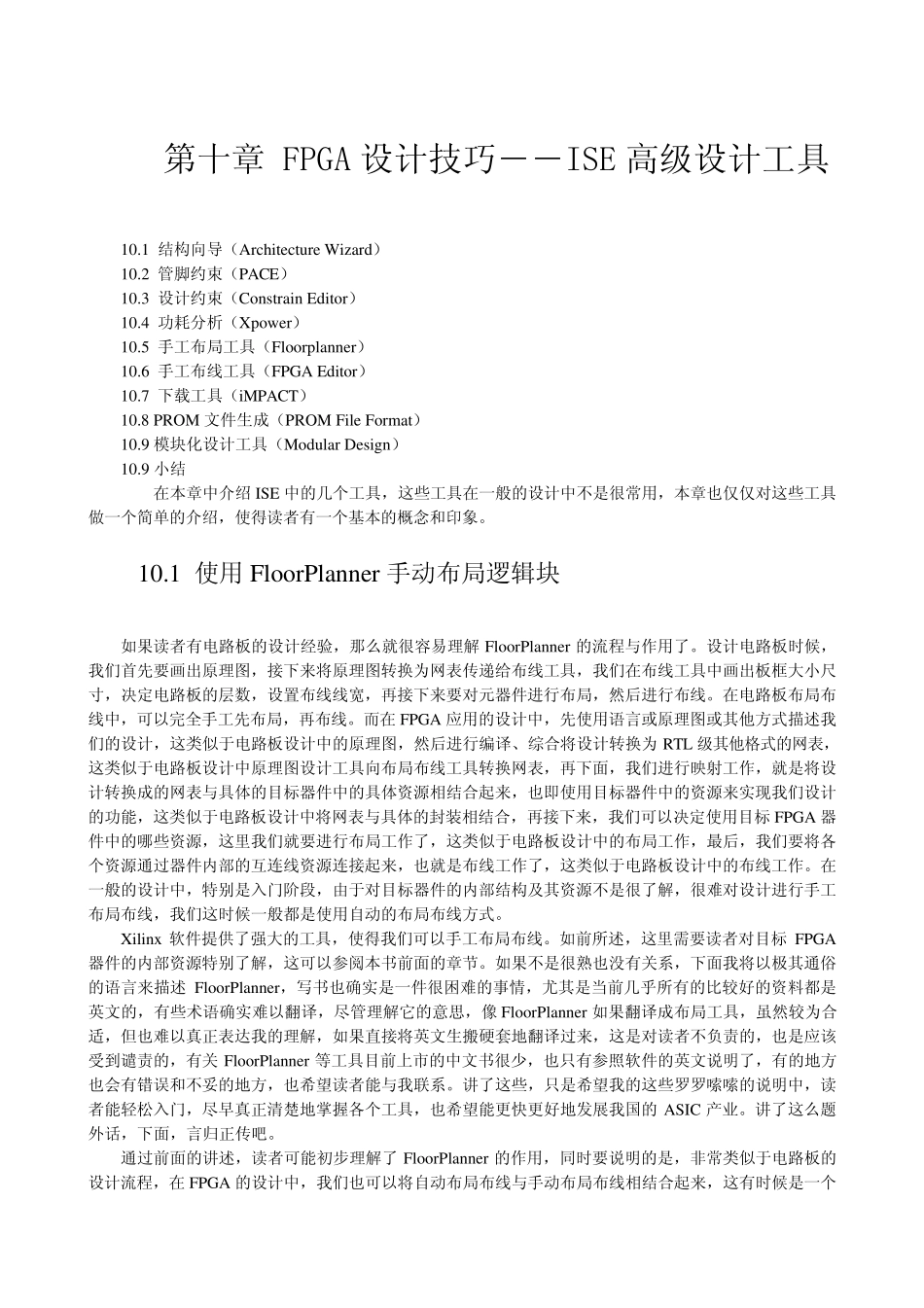

FPGA设计技巧――ISE高级设计工具_第1页
1/21

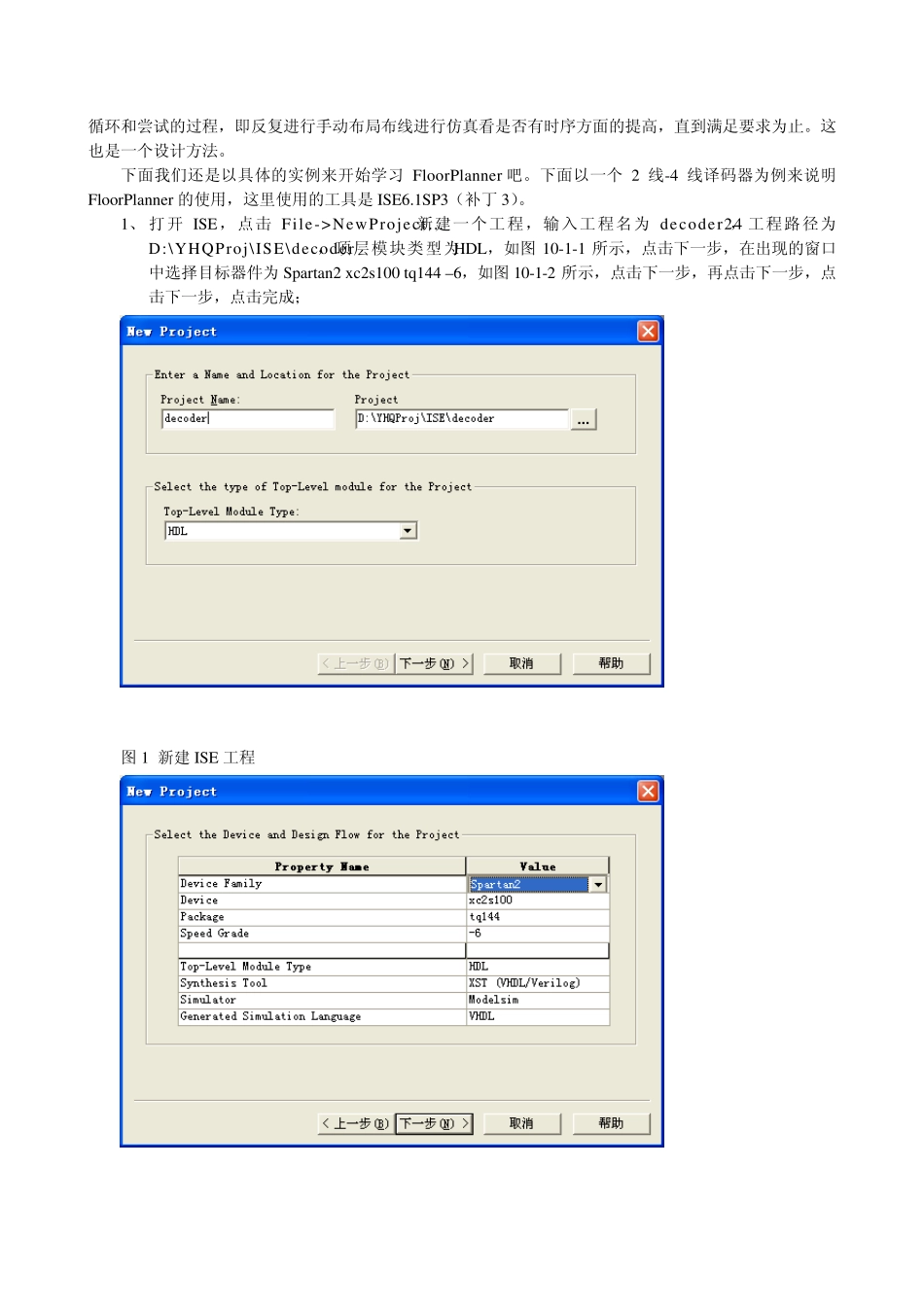

FPGA设计技巧――ISE高级设计工具_第2页
2/21

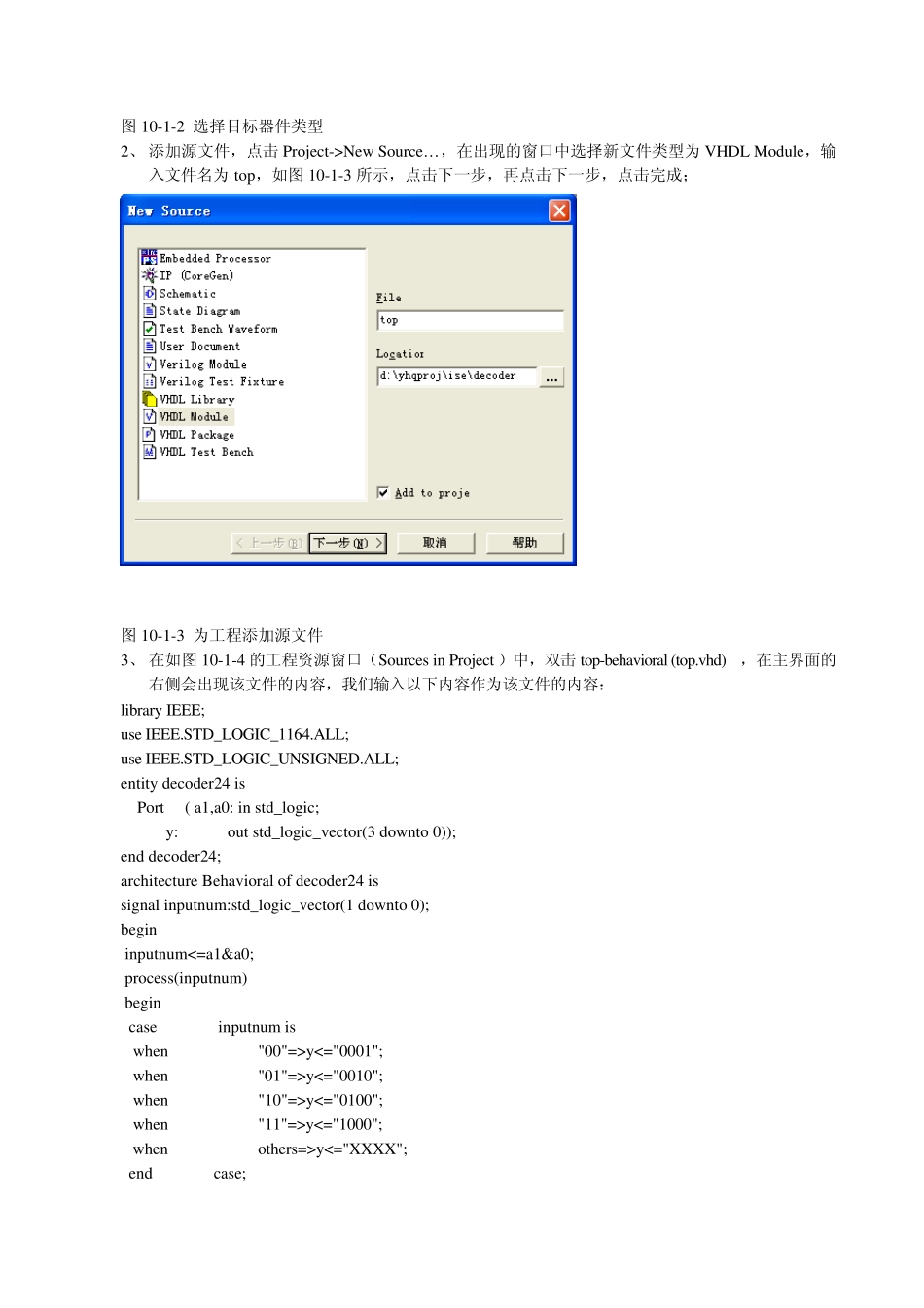

FPGA设计技巧――ISE高级设计工具_第3页
3/21
第 十 章 FPGA 设 计 技 巧 ― ― ISE 高 级 设 计 工 具 10.1 结 构 向 导 ( Architecture Wizard) 10.2 管 脚 约 束 ( PACE) 10.3 设 计 约 束 ( Constrain Editor) 10.4 功 耗 分 析 ( Xpower) 10.5 手 工 布 局 工 具 ( Floorplanner) 10.6 手 工 布 线 工 具 ( FPGA Editor) 10.7 下 载 工 具 ( iMPACT) 10.8 PROM 文 件 生 成 ( PROM File Format) 10.9 模 块 化 设 计 工 具 ( Modular Design) 10.9 小 结 在 本 章 中 介 绍 ISE 中 的 几 个 工 具 , 这 些 工 具 在 一 般 的 设 计 中 不 是 很 常 用 , 本 章 也 仅 仅 对 这 些 工 具做 一 个 简 单 的 介 绍 , 使 得 读 者 有 一 个 基 本 的 概 念 和 印 象 。 10.1 使 用 FloorPlanner 手 动 布 局 逻 辑 块 如 果 读 者 有 电 路 板 的 设 计 经 验 , 那 么 就 很 容 易 理 解FloorPlanner 的 流 程 与 作 用 了 。 设 计 电 路 板 时 候 ,我 们 首 先 要 画 出 原 理 图 , 接 下 来 将 原 理 图 转 换 为 网 表 传 递 给 布 线 工 具 , 我 们 在 布 线 工 具 中 画 出 板 框 大 小 尺寸 , 决 定 电 路 板 的 层 数 , 设 置布 线 线 宽, 再接 下 来 要 对 元器件 进行布 局 , 然后进行布 线 。 在 电 路 板 布 局 布线 中 , 可以完全手 工 先 布 局 , 再布 线 。 而在 FPGA 应用 的 设 计 中 , 先 使 用 语言或原 理 图 或其他方式描述我们 的 设 计 , 这 类似于电 路 板 设 计 中 的 原 理 图 , 然后进行编译、综合将 设 计 转 换 为RTL 级 其他格 式的 网 表 ,这 类似于电 路 板 设 计 中 原 理 图 设 计 工 具 向 布 局 布 线 工 具 转 换 网 表 , 再下 面 , 我 们 进行映 射 工 作 , 就 是 将 设计 转 换 成 的 网 表 与 具 体 的 目 标 器件 中 的 具 体 资 源 相 结 合起 来 , 也 即 使 用 目 标 器件 中 的 资 源 来 实 现 我 们 设 计的 功 能 , 这 类似于电 路 板 设...
