FPGA课程设计电风扇的自动定时开关控制器

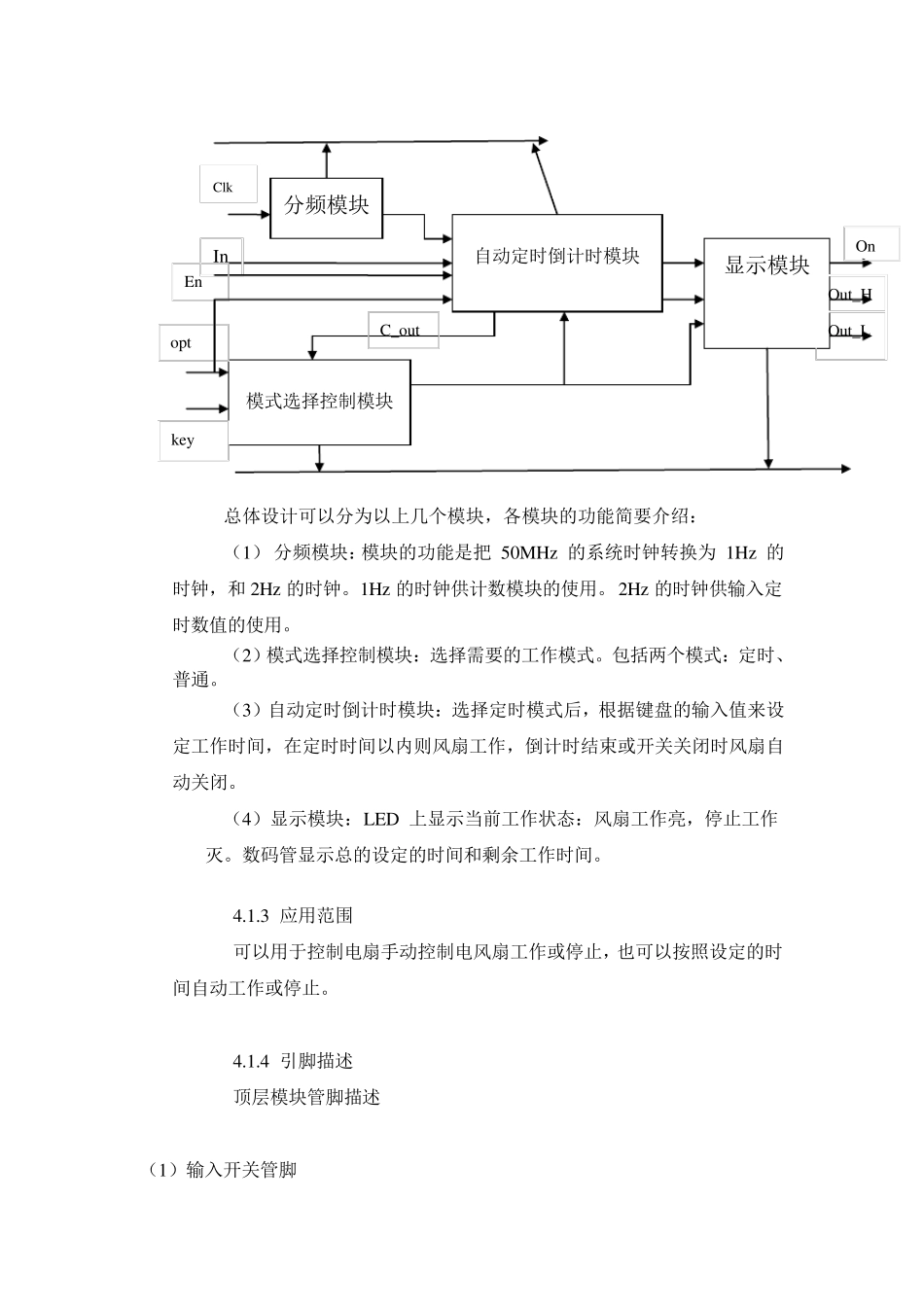

西安邮电学院 FPGA 课程设计报告 题 目：电风扇的自动定时开关控制器 院 系： 电子工程学院 专业班级： 微电子0901 学生姓名： 导师姓名： 起止时间： 2012.6.18 至 2012.6.29 FPGA课程设计报告提纲 1． 任务 运用FPGA 用FPGA 开发板的按键作为输入控制键，用数码管显示当前电风扇自动定时状态（包括：自动开/关，工作定时等）。 2． 目的 运用v erilog hdl 描述设计，在开发板上实现要求。 3． 使用环境 (软件/硬件环境，设备等) Ep2c35f672c6 开发板 4． FPGA 课程设计详细内容 4.1 技术规范 4.1.1 功能定义 （1），根据用户需求，通过按键切换来实现风扇定时和普通工作模式。 （2） 普通工作模式时，由手动开关控制电风扇的开关，即当开关打开时，风扇工作； 开关关闭时，风扇停止工作。 （3） 定时模式时，根据设定定时时间来选择电风扇工作时间，比如10 分钟、 20 分钟、 30 分钟等，并且同步显示剩余工作时间，但是此时用户仍可以通过开关控制提前关掉电扇。 （4） LED 上显示当前工作状态：风扇工作亮，停止工作灭。数码管显示总的设定的时间（小时，分钟）和剩余工作时间。 4.1.2 系统结构框图 总体设计可以分为以上几个模块，各模块的功能简要介绍： （1） 分频模块：模块的功能是把 50MHz 的系统时钟转换为 1Hz 的时钟，和2Hz 的时钟。1Hz 的时钟供计数模块的使用。2Hz 的时钟供输入定时数值的使用。 （2）模式选择控制模块：选择需要的工作模式。包括两个模式：定时、普通。 （3）自动定时倒计时模块：选择定时模式后，根据键盘的输入值来设定工作时间，在定时时间以内则风扇工作，倒计时结束或开关关闭时风扇自动关闭。 （4）显示模块：LED 上显示当前工作状态：风扇工作亮，停止工作灭。数码管显示总的设定的时间和剩余工作时间。 4.1.3 应用范围 可以用于控制电扇手动控制电风扇工作或停止，也可以按照设定的时间自动工作或停止。 4.1.4 引脚描述 顶层模块管脚描述 （1）输入开关管脚 分频模块 自动定时倒计时模块 模式选择控制模块 显示模块 Clk In opt key En On Out_H Out_L C_out 信号名称 功能描述 输入输出 位宽 Clk 系统时钟，频率为50MHz input 1 Op 模式选择信号，为1 时为定时模式;为0 时为普通模式。 input 1 In 输入设定时间信号 input 4 Key 设定时间后开始计时信号 Input 1 Clr 清零信号 input ...
