FPWINPro(第15章_程序安全)

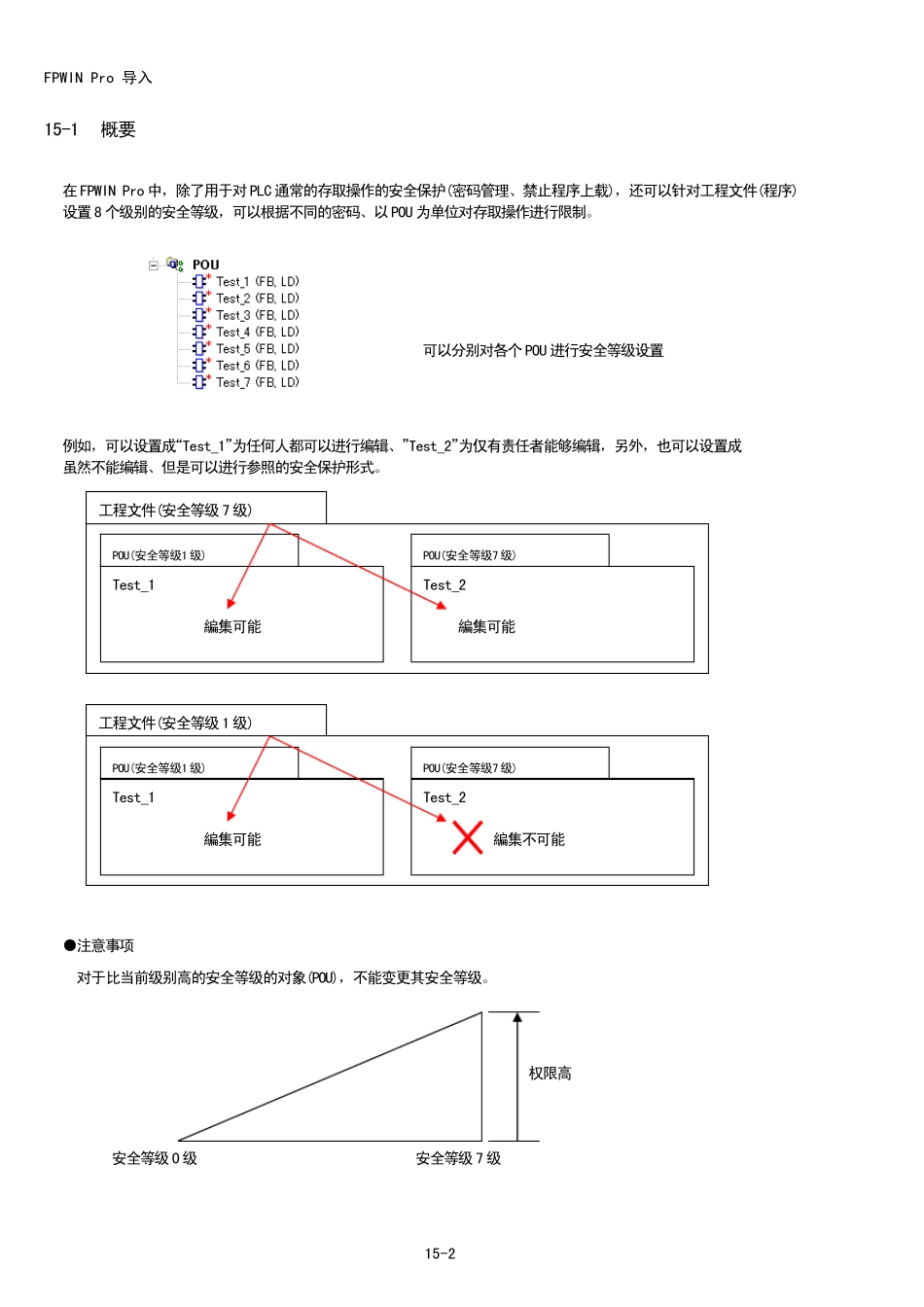

第15 章 程序安全 15-1 第15章 程序安全 FPWIN Pro 导入 15-2 15-1 概要 在FPWIN Pro 中，除了用于对PLC 通常的存取操作的安全保护(密码管理、禁止程序上载)，还可以针对工程文件(程序) 设置8 个级别的安全等级，可以根据不同的密码、以POU 为单位对存取操作进行限制。 可以分别对各个POU 进行安全等级设置 例如，可以设置成“Test_1”为任何人都可以进行编辑、”Test_2”为仅有责任者能够编辑，另外，也可以设置成 虽然不能编辑、但是可以进行参照的安全保护形式。 POU(安全等级1 级) POU(安全等级7 级) Test_2 編集可能 編集可能 Test_1 工程文件(安全等级7 级) POU(安全等级1 级) POU(安全等级7 级) Test_2 編集不可能 編集可能 Test_1 工程文件(安全等级1 级) ●注意事项 对于比当前级别高的安全等级的对象(POU)，不能变更其安全等级。 安全等级0 级 安全等级7 级 权限高 第15 章 程序安全 15-3 15-2 对工程文件的安全等级的设定 对工程文件的安全等级进行设置。 点击钮后， 画面将显示左图所示的窗口， 表示密码登录结束。 1．変更密码的修改 2． 分别设置各个安全等级的密码 在新创建的工程文件中，没有设置密码。 原有密码的栏中保持空白的状态，输入新的密码。 按8 个级别，只设置需要使用的安全等级的密码。 本次设置安全等级【1】和【7】这2 个级别。 为了便于理解，”安全等级1 级”的密码设为”1”、”安全等级7 级”的密码设为”7”。 ※当需要修改已经设置完成的密码时，必须在[原有密码]栏中进行输入。 打开如下的窗口。 ■操作步骤 单击[工程文件菜单] → [修改密码]。 按1 7 FPWIN Pro 导入 15-4 3． 切换工程文件的安全等级。 按照上述内容，设置了安全等级【1】和【7】。 现在，切换到安全等级7 级。 点击[工程文件菜单] → [改变安全等级]。 画面将显示如下的对话框， 请在密码中输入”7”，然后点击 按钮。 ※至此，作为工程文件的安全等级变为了【7】。 在这里，工程文件的安全密码是用于管理者进行设置的，应该妥善保管。 一旦遗忘了密码，就不能再次读取，因此请务必注意。 第15 章 程序安全 15-5 15-3 对POU的安全等级的设定 对POU 的安全等级进行设置。 ■操作步骤 1． 输入用于动作确认的程序 在此处使用Test_1 的POU。 作为用于确认的程序，输入一个比较简单的程序。 2． 设置安全等级 Test_1 ...
