FR4系统介绍

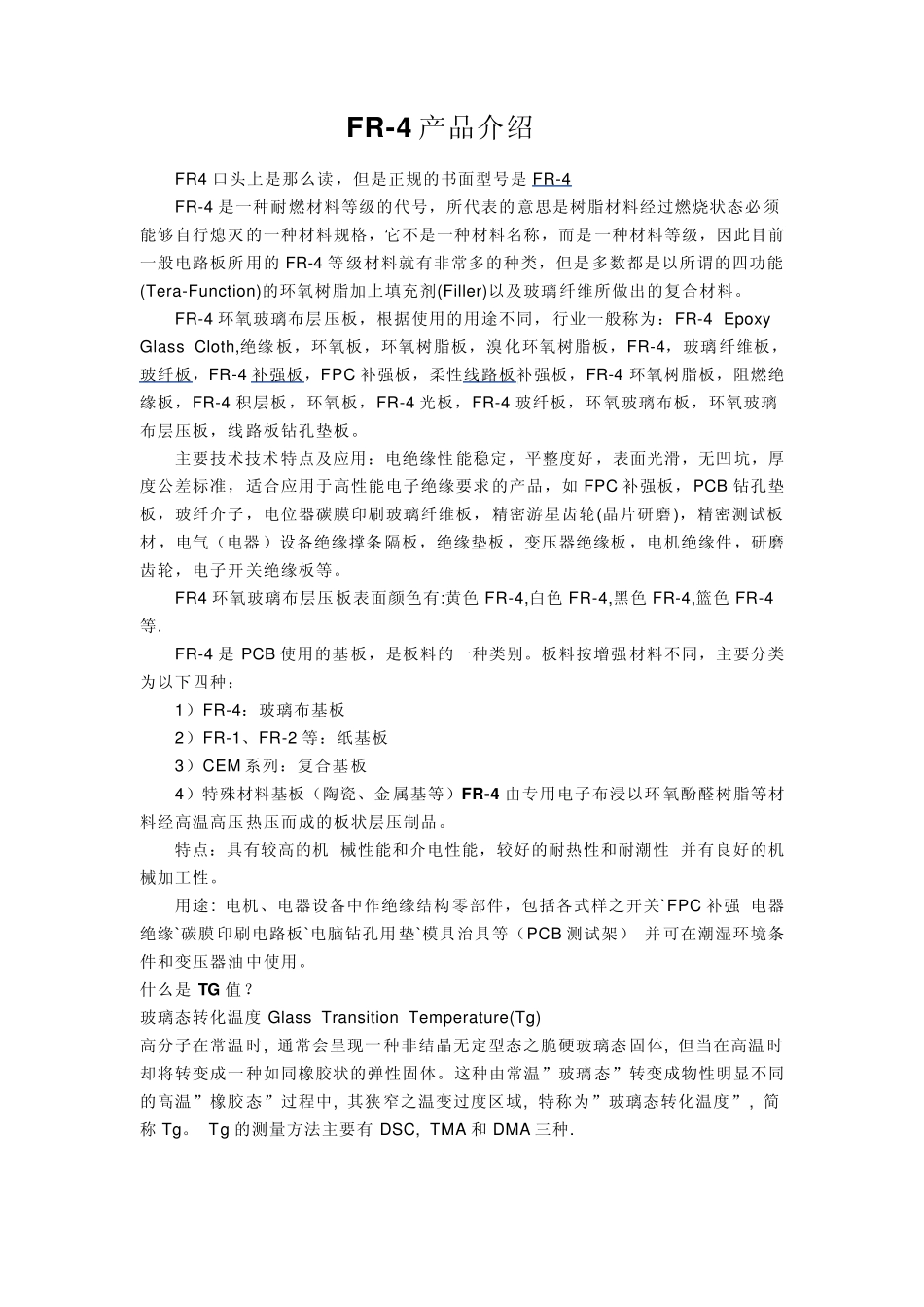

FR-4 产品介绍 FR4 口头上是那么读，但是正规的书面型号是 FR-4 FR-4 是一种耐燃材料等级的代号，所代表的意思是树脂材料经过燃烧状态必须能够自行熄灭的一种材料规格，它不是一种材料名称，而是一种材料等级，因此目前一般电路板所用的 FR-4 等级材料就有非常多的种类，但是多数都是以所谓的四功能(Tera-Function)的环氧树脂加上填充剂(Filler)以及玻璃纤维所做出的复合材料。 FR-4 环氧玻璃布层压板，根据使用的用途不同，行业一般称为：FR-4 Epoxy Glass Cloth,绝缘板，环氧板，环氧树脂板，溴化环氧树脂板，FR-4，玻璃纤维板，玻纤板，FR-4 补强板，FPC 补强板，柔性线路板补强板，FR-4 环氧树脂板，阻燃绝缘板，FR-4 积层板，环氧板，FR-4 光板，FR-4 玻纤板，环氧玻璃布板，环氧玻璃布层压板，线路板钻孔垫板。 主要技术技术特点及应用：电绝缘性能稳定，平整度好，表面光滑，无凹坑，厚度公差标准，适合应用于高性能电子绝缘要求的产品，如FPC 补强板，PCB 钻孔垫板，玻纤介子，电位器碳膜印刷玻璃纤维板，精密游星齿轮(晶片研磨)，精密测试板材，电气（电器）设备绝缘撑条隔板，绝缘垫板，变压器绝缘板，电机绝缘件，研磨齿轮，电子开关绝缘板等。 FR4 环氧玻璃布层压板表面颜色有:黄色FR-4,白色FR-4,黑色FR-4,篮色FR-4等. FR-4 是 PCB 使用的基板，是板料的一种类别。板料按增强材料不同，主要分类为以下四种： 1）FR-4：玻璃布基板 2）FR-1、FR-2 等：纸基板 3）CEM 系列：复合基板 4）特殊材料基板（陶瓷、金属基等）FR-4 由专用电子布浸以环氧酚醛树脂等材料经高温高压热压而成的板状层压制品。 特点：具有较高的机 械性能和介电性能，较好的耐热性和耐潮性 并有良好的机械加工性。 用途: 电机、电器设备中作绝缘结构零部件，包括各式样之开关`FPC 补强 电器绝缘`碳膜印刷电路板`电脑钻孔用垫`模具治具等（PCB 测试架） 并可在潮湿环境条件和变压器油中使用。 什么是 TG 值？ 玻璃态转化温度Glass Transition Temperature(Tg) 高分子在常温时, 通常会呈现一种非结晶无定型态之脆硬玻璃态固体, 但当在高温时却将转变成一种如同橡胶状的弹性固体。这种由常温”玻璃态”转变成物性明显不同的高温”橡胶态”过程中, 其狭窄之温变过度区域, 特称为”玻璃态转化温度”, 简称 Tg。 Tg 的测量方法主要有 DSC, TMA 和DMA 三种. FR4 材料及改进材料已经囊括了normal TG 到hi...
