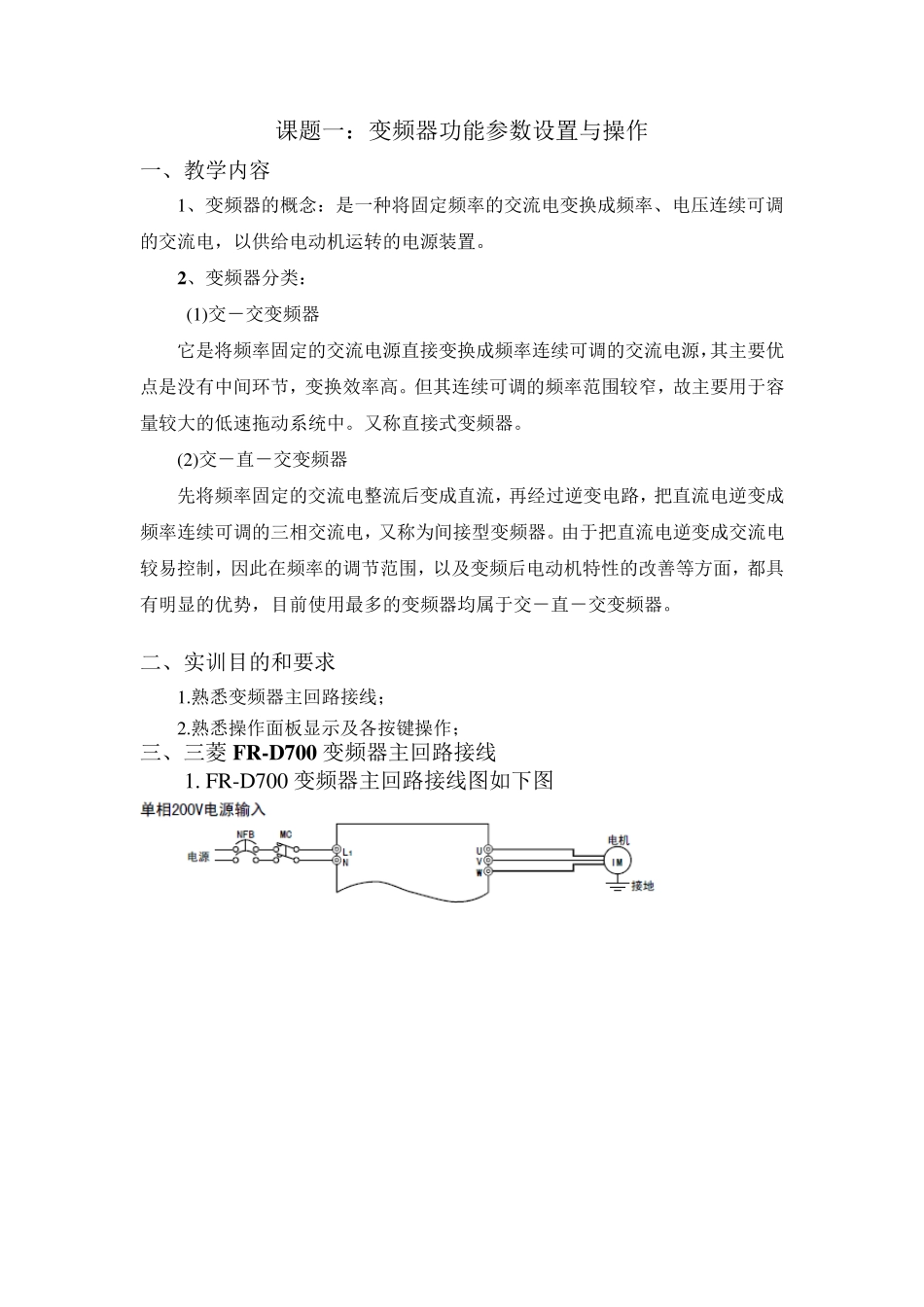

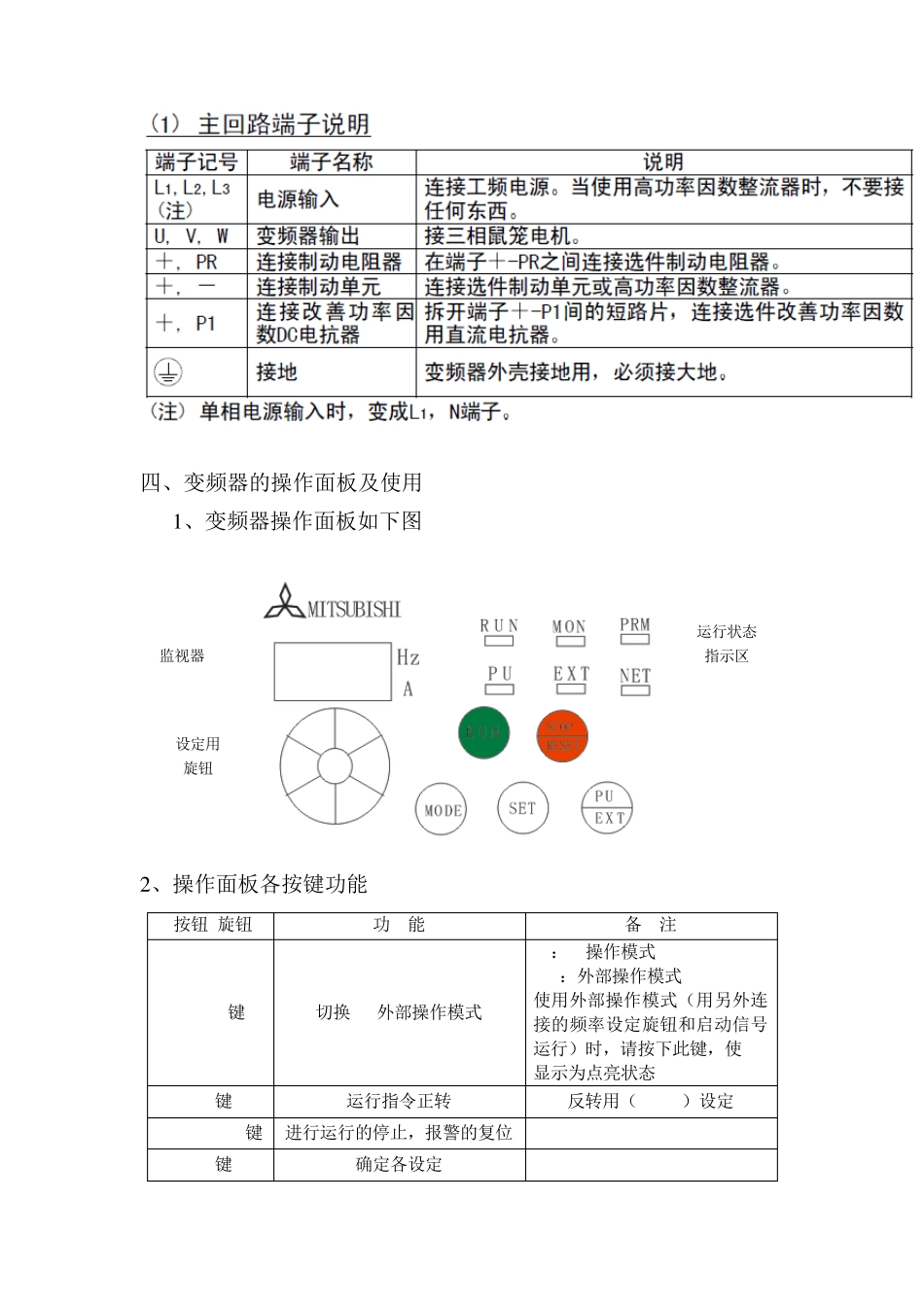

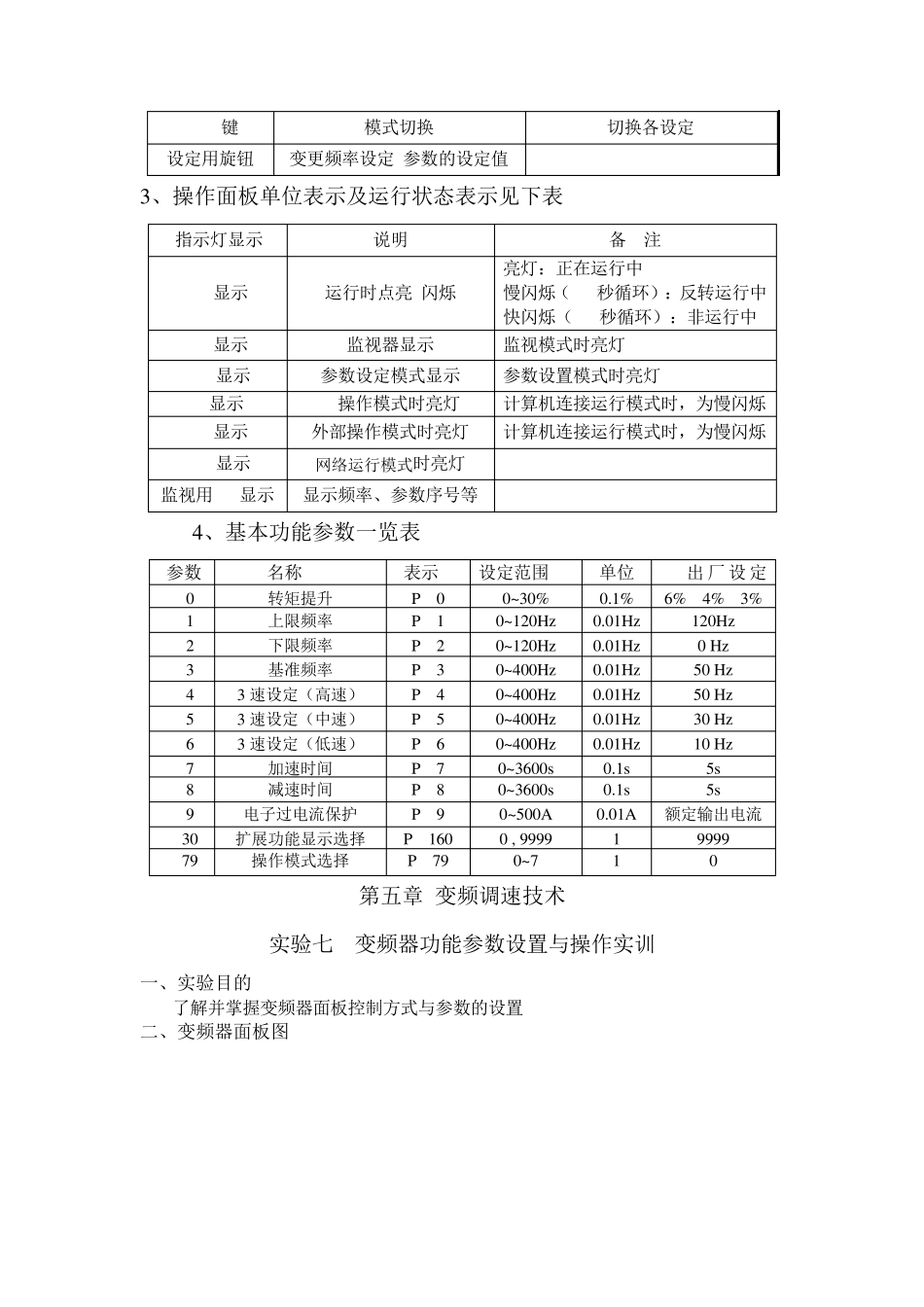

课题一：变频器功能参数设置与操作 一、教学内容 1、变频器的概念：是一种将固定频率的交流电变换成频率、电压连续可调的交流电，以供给电动机运转的电源装置。 2、变频器分类： (1)交－交变频器 它是将频率固定的交流电源直接变换成频率连续可调的交流电源，其主要优点是没有中间环节，变换效率高。但其连续可调的频率范围较窄，故主要用于容量较大的低速拖动系统中。又称直接式变频器。 (2)交－直－交变频器 先将频率固定的交流电整流后变成直流，再经过逆变电路，把直流电逆变成频率连续可调的三相交流电，又称为间接型变频器。由于把直流电逆变成交流电较易控制，因此在频率的调节范围，以及变频后电动机特性的改善等方面，都具有明显的优势，目前使用最多的变频器均属于交－直－交变频器。 二、实训目的和要求 1.熟悉变频器主回路接线； 2.熟悉操作面板显示及各按键操作； 三、三菱 FR-D700 变频器主回路接线 1. FR-D700 变频器主回路接线图如下图 四、变频器的操作面板及使用 1 、变频器操作面板如下图 2 、操作面板各按键功能 按钮/旋钮 功 能 备 注 PU/EXT键 切换PU/外部操作模式 PU：PU操作模式 EXT：外部操作模式 使用外部操作模式（用另外连接的频率设定旋钮和启动信号运行）时，请按下此键，使EXT显示为点亮状态 RUN键 运行指令正转 反转用（Pr.40）设定 STOP/RESET键 进行运行的停止，报警的复位 SET键 确定各设定 设定用旋钮 运行状态指示区 监视器 MODE键 模式切换 切换各设定 设定用旋钮 变更频率设定.参数的设定值 3、操作面板单位表示及运行状态表示见下表 指示灯显示 说明 备 注 RUN显示 运行时点亮/闪烁 亮灯：正在运行中 慢闪烁（1.4秒循环）：反转运行中 快闪烁（0.2秒循环）：非运行中 MON显示 监视器显示 监视模式时亮灯 PRM显示 参数设定模式显示 参数设置模式时亮灯 PU显示 PU操作模式时亮灯 计算机连接运行模式时，为慢闪烁 EXT显示 外部操作模式时亮灯 计算机连接运行模式时，为慢闪烁 NET显示 网络运行模式时亮灯 监视用LED显示 显示频率、参数序号等 4、基本功能参数一览表 参数 名称 表示 设定范围 单位 出 厂 设定 0 转矩提升 P 0 0~30% 0.1% 6% 4% 3% 1 上限频率 P 1 0~120Hz 0.01Hz 120Hz 2 下限频率 P 2 0~120Hz 0.01Hz 0 Hz 3 基准频率 P 3 0~400Hz 0.01Hz 50 Hz 4 3 速设定（高速） ...
