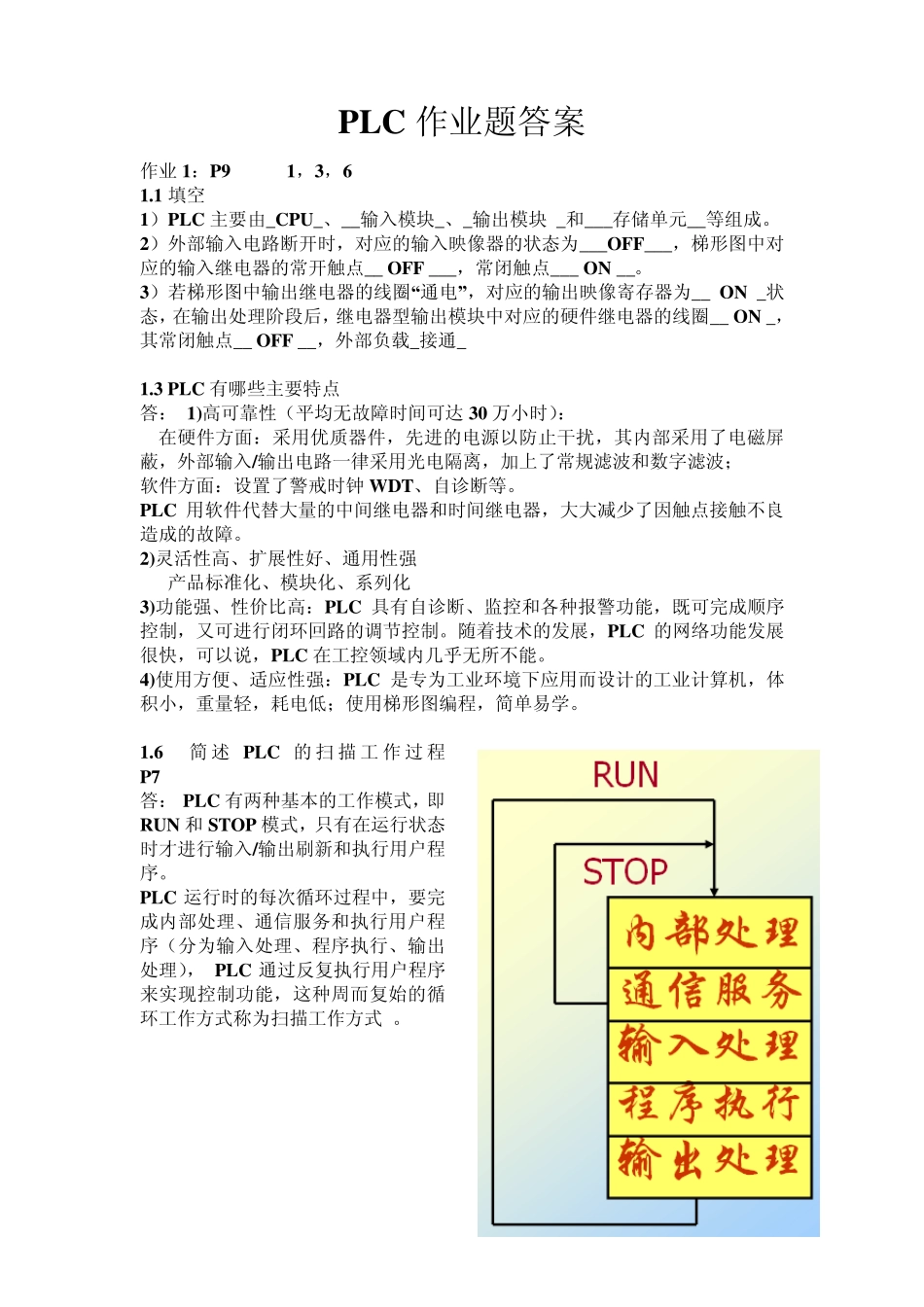

PLC 作业题答案 作业1：P9 1，3，6 1.1 填空 1）PLC 主要由_CPU_、__输入模块_、_输出模块 _和___存储单元__等组成。 2）外部输入电路断开时，对应的输入映像器的状态为___OFF___，梯形图中对应的输入继电器的常开触点__ OFF ___，常闭触点___ ON __。 3）若梯形图中输出继电器的线圈“通电”，对应的输出映像寄存器为__ ON _状态，在输出处理阶段后，继电器型输出模块中对应的硬件继电器的线圈__ ON _，其常闭触点__ OFF __，外部负载_接通_ 1.3 PLC 有哪些主要特点 答： 1)高可靠性（平均无故障时间可达 30 万小时）： 在硬件方面：采用优质器件，先进的电源以防止干扰，其内部采用了电磁屏蔽，外部输入/输出电路一律采用光电隔离，加上了常规滤波和数字滤波； 软件方面：设置了警戒时钟 WDT、自诊断等。 PLC 用软件代替大量的中间继电器和时间继电器，大大减少了因触点接触不良造成的故障。 2)灵活性高、扩展性好、通用性强 产品标准化、模块化、系列化 3)功能强、性价比高：PLC 具有自诊断、监控和各种报警功能，既可完成顺序控制，又可进行闭环回路的调节控制。随着技术的发展，PLC 的网络功能发展很快，可以说，PLC 在工控领域内几乎无所不能。 4)使用方便、适应性强：PLC 是专为工业环境下应用而设计的工业计算机，体积小，重量轻，耗电低；使用梯形图编程，简单易学。 1.6 简 述 PLC 的 扫 描 工 作过 程 P7 答： PLC 有两种基本的工作模式，即RUN 和 STOP 模式，只有在运行状态时才进行输入/输出刷新和执行用户程序。 PLC 运行时的每次循环过程中，要完成内部处理、通信服务和执行用户程序（分为输入处理、程序执行、输出处理）， PLC 通过反复执行用户程序来实现控制功能，这种周而复始的循环工作方式称为扫描工作方式 。 作业3：P49 1，3，5, 3.9, 3.12, 3.14 3.1、填空 1）定时器的线圈__接通__时开始定时，定时时间到时其常开触点__ON__，常闭触点__OFF__。 2）通用定时器的_线圈断电_时被复位，复位后其常开触点__OFF__，常闭触点_ON_，当前值变为__0__。 3）内部计数器的复位输入电路__断开_，计数输入电路__接通_，当前值__小于__设定值时，计数器的当前值加 1。计数当前值等于设定值时，其常开触点__ON__，常闭触点__OFF_。再来计数脉冲时当前值__不变__。复位输入电路__ON__时，计数器被复位，复位后其常开触点_ OFF _，常闭触点__ ON __，当前值...
