FZW2812F(FDR)型用户分界真空负荷开关安装使用说明书完

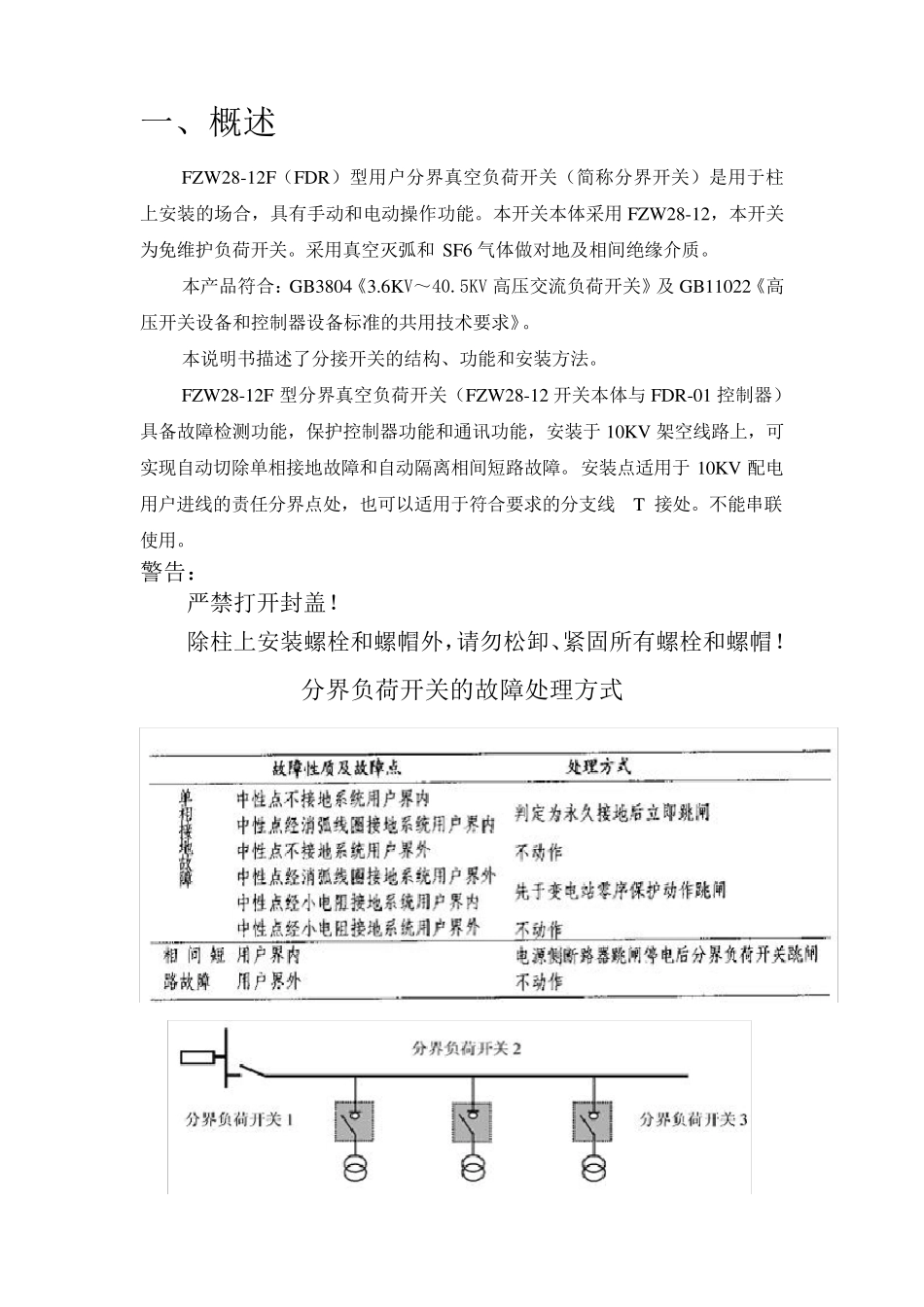

FZW28-12F（FDR）型 用户分界真空负荷开关 安装使用说明书 北京双杰电气股份有限公司 BEIJING SOJO ELECTRIC CO.,LTD 一、概述 FZW28-12F（FDR）型用户分界真空负荷开关（简称分界开关）是用于柱上安装的场合，具有手动和电动操作功能。本开关本体采用 FZW28-12，本开关为免维护负荷开关。采用真空灭弧和 SF6 气体做对地及相间绝缘介质。 本产品符合：GB3804《3.6KV～40.5KV 高压交流负荷开关》及 GB11022《高压开关设备和控制器设备标准的共用技术要求》。 本说明书描述了分接开关的结构、功能和安装方法。 FZW28-12F 型分界真空负荷开关（FZW28-12 开关本体与 FDR-01 控制器）具备故障检测功能，保护控制器功能和通讯功能，安装于 10KV 架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于 10KV 配电用户进线的责任分界点处，也可以适用于符合要求的分支线T 接处。不能串联使用。 警告： 严禁打开封盖！ 除柱上安装螺栓和螺帽外，请勿松卸、紧固所有螺栓和螺帽！ 分界负荷开关的故障处理方式 基本功能 自动闭锁相间短路故障 快速定位故障点 自动切除单相接地故障 看门狗开关的故障方案处理过程 以相间短路故障为例： “看门狗”在监测和封锁故障的同时还可以灵活地实现对 T 接用户实施负荷监控的要求。 本产品适用于城市 10KV 用户 T 接控制点的设备新装与改造。其具有以下几个优点： 用户支线发生相间短路故障时，分界开关在变电站断路器或重合器保护跳闸后立即分闸闭锁，变电站重合后，馈线上的其他分支用户迅速回复供电。 用户支线事故造成分界开关保护动作后，责任用户停电，由其主动报送事故信息，电力公司派员现场可通过掌上电脑或通讯模块排查事故原因。 用户支线发生单相接地故障时，分界开关自动分闸；变电站及馈线上的其他分支用户感受不到故障的发生。 1） 可 靠 ： 耐 冲 击 的 吊 装 式 运 行 方 式 满 足 万 次 动 作 寿 命 ， 全 密 封 结 构 和 绝 缘出 线 电 缆 连 接 ， 真 正 意 义 的 全 免 维 护 ， 适 合 长 期 运 行 和 频 繁 操 作 ； 2） 安 全 ： 真 空 灭 弧 方 式 ， 内 置 串 联 隔 离 刀 与 灭 弧 室 异 步 联 动 ， 更 增 加 分 合安 全 性 ； 开 关 上 方 设 置 压 力 释 放 点 ， 在 极 端 情 况 亦 能 可 靠...
