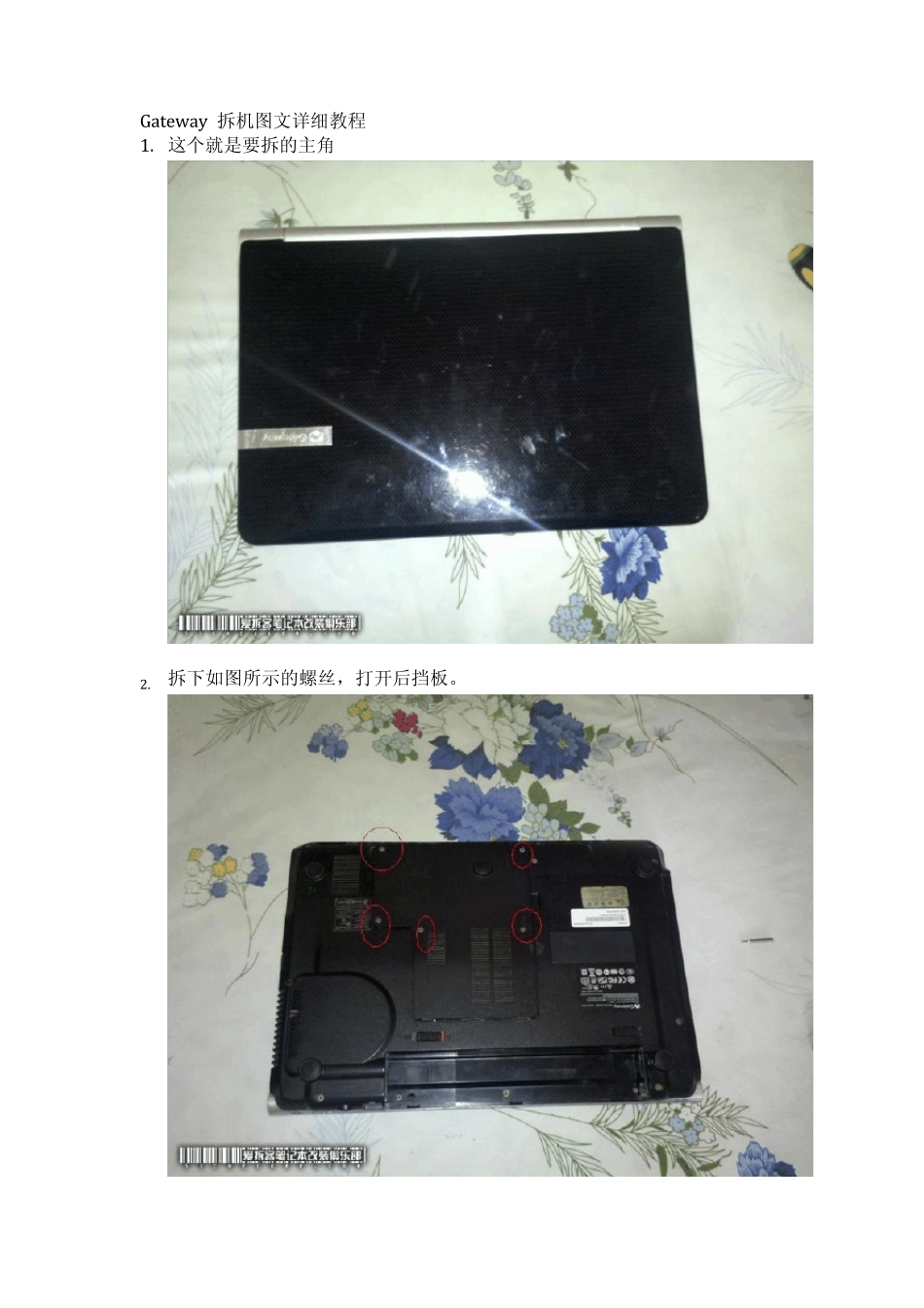

Gateway拆机图文详细教程_第1页
1/15
Gateway拆机图文详细教程_第2页
2/15

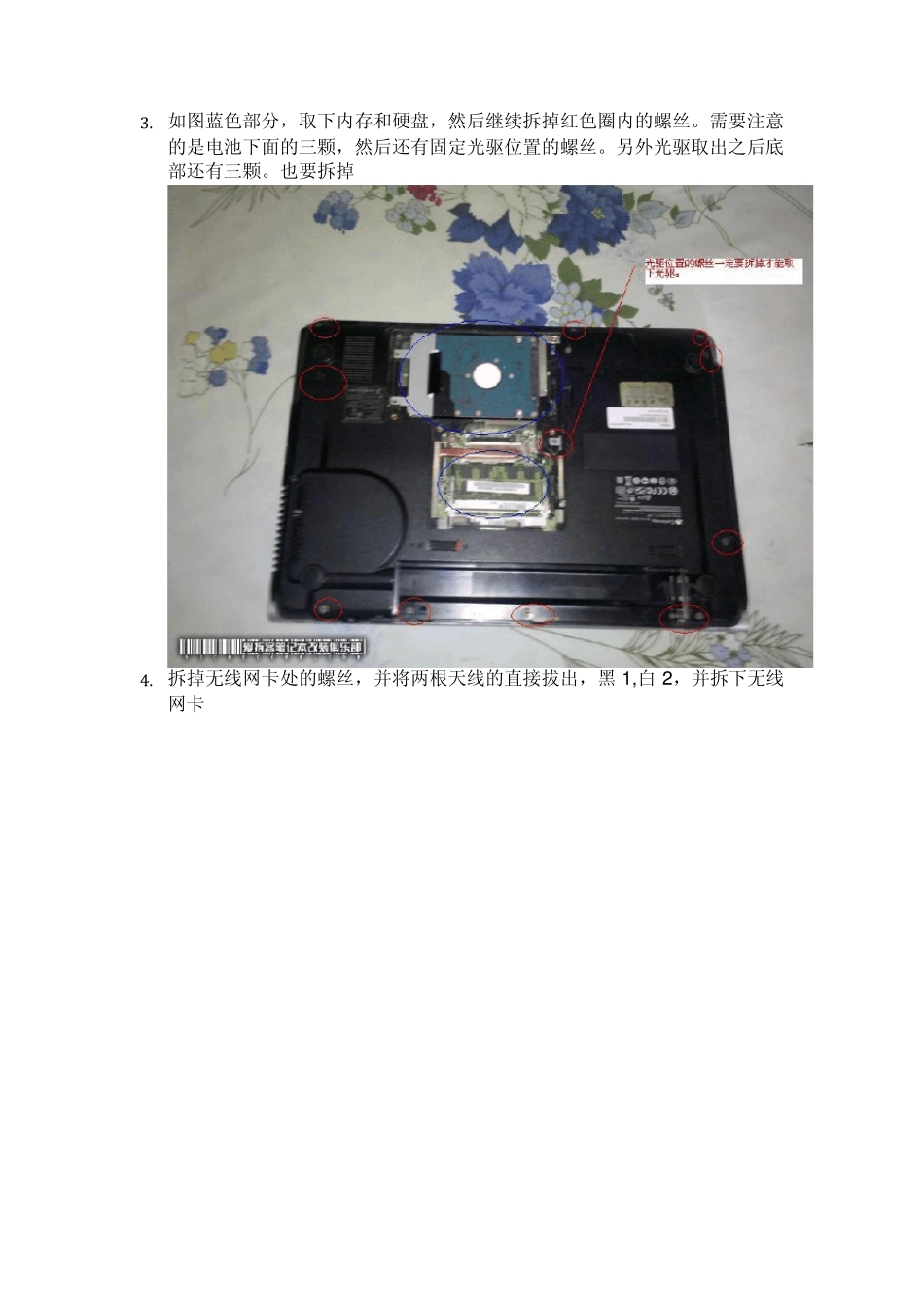

Gateway拆机图文详细教程_第3页
3/15

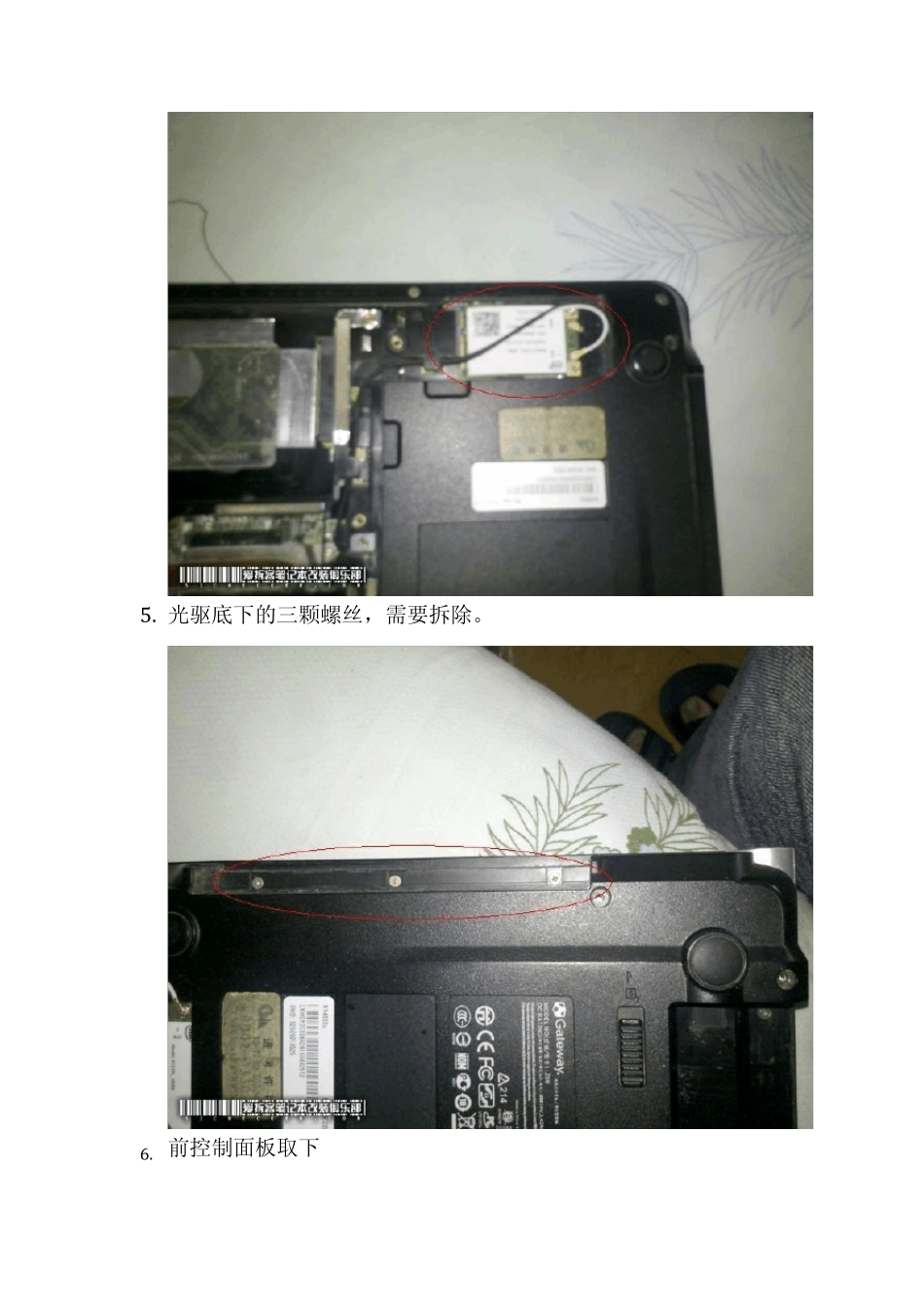

Gateway 拆机图文详细教程 1. 这个就是要拆的主角 2. 拆下如图所示的螺丝,打开后挡板。 3. 如图蓝色部分,取下内存和硬盘,然后继续拆掉红色圈内的螺丝。需要注意的是电池下面的三颗,然后还有固定光驱位置的螺丝。另外光驱取出之后底部还有三颗。也要拆掉 4. 拆掉无线网卡处的螺丝,并将两根天线的直接拔出,黑 1 ,白 2 ,并拆下无线网卡 5. 光驱底下的三颗螺丝,需要拆除。 6. 前控制面板取下 7. 取下前控制面板,拔出排线 8. 拆除两边蓝色圈圈内的螺丝。 9 . 拆开键盘,分别拔出左边的显示器的信号线,电源线,中间的前控制面板,键盘,扬声器的排线,右边的电源按钮的排线。 10. 拆下螺丝 11. 继续拆 12. 取下显示器 13. 取下前档板,并拆出右下角的螺丝和左上角的USB 数据线 14. 前档板,灰尘超多,清了好久 15. 下面就是重点部分了,拆主板,这里因为全是精密的电子元件,所以一定要注意静电。 需要清理的重点对象,风扇。 16. 拆下螺丝,拆的要小心,由其是 CPU 上面,一般会有易碎贴的,未过保的机器不推荐自己清理。 17. 拆完风扇的主板,中间有硅胶的部分是 CPU,另外一边是北桥,一边是 GPU 显卡芯片 18. 全是灰啊 19. 看看这风扇的灰尘,机器能不热嘛,既然已经拆了下面就用各种办法清灰吧。我用的是皮老虎,大家有条件的可以用电吹风。 20. P S :怕多螺丝的同学第一次拆机,建议找一个白纸,然后画个圈圈,上面写上什么部位的,有几颗螺丝,然后把拆下来的东西放入相应的圈圈内。 21. 附上详细拆解显示器排线的图,下图需要自己拷贝出来放大再看。谢谢。祝拆机顺利!
