GB5019594发生炉煤气站设计规范

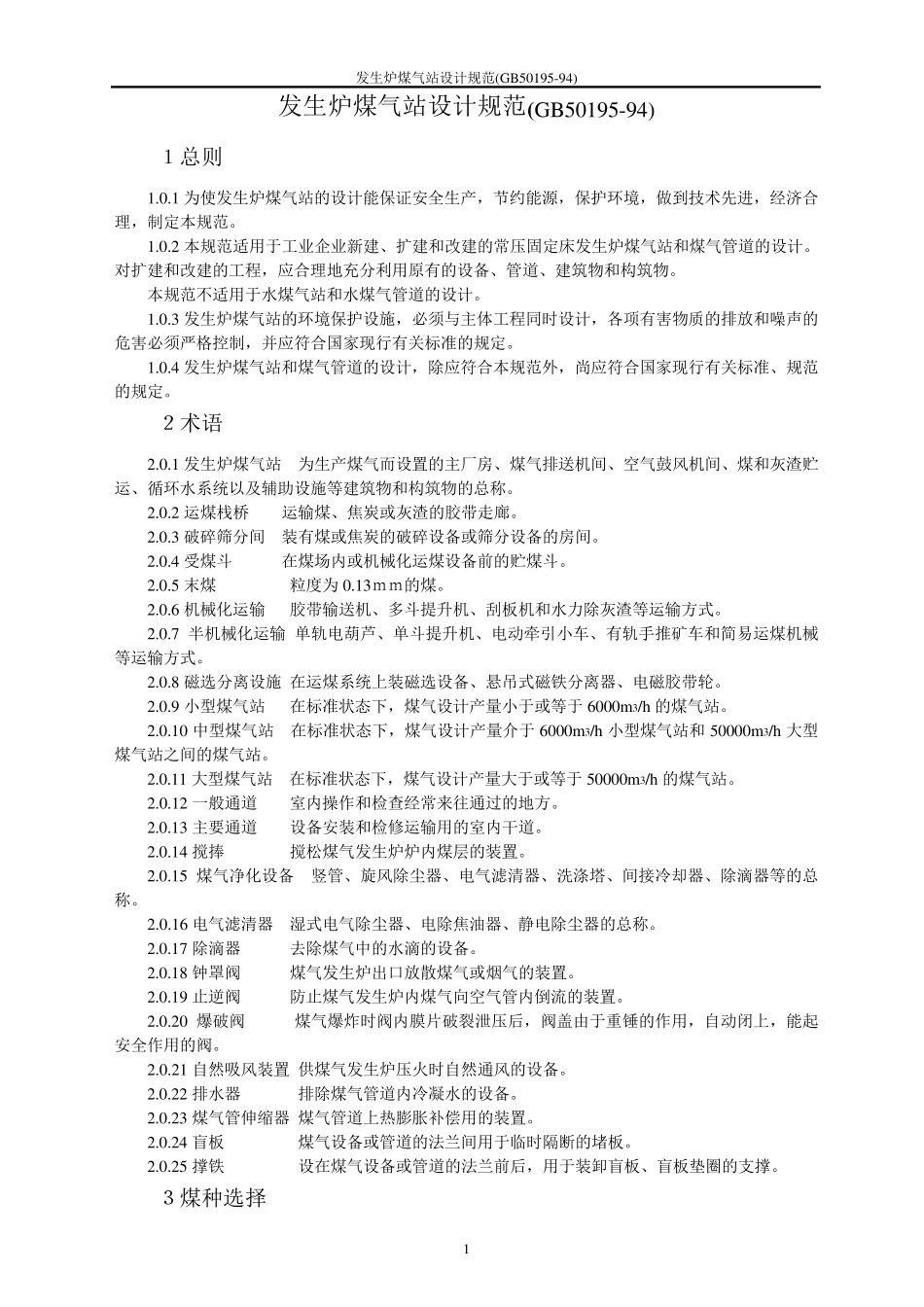

发生炉煤气站设计规范(GB50195-94) 1 发生炉煤气站设计规范(GB50195-94) １总则 1.0.1 为使发生炉煤气站的设计能保证安全生产，节约能源，保护环境，做到技术先进，经济合理，制定本规范。 1.0.2 本规范适用于工业企业新建、扩建和改建的常压固定床发生炉煤气站和煤气管道的设计。对扩建和改建的工程，应合理地充分利用原有的设备、管道、建筑物和构筑物。 本规范不适用于水煤气站和水煤气管道的设计。 1.0.3 发生炉煤气站的环境保护设施，必须与主体工程同时设计，各项有害物质的排放和噪声的危害必须严格控制，并应符合国家现行有关标准的规定。 1.0.4 发生炉煤气站和煤气管道的设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。 ２术语 2.0.1 发生炉煤气站 为生产煤气而设置的主厂房、煤气排送机间、空气鼓风机间、煤和灰渣贮运、循环水系统以及辅助设施等建筑物和构筑物的总称。 2.0.2 运煤栈桥 运输煤、焦炭或灰渣的胶带走廊。 2.0.3 破碎筛分间 装有煤或焦炭的破碎设备或筛分设备的房间。 2.0.4 受煤斗 在煤场内或机械化运煤设备前的贮煤斗。 2.0.5 末煤 粒度为0.13ｍｍ的煤。 2.0.6 机械化运输 胶带输送机、多斗提升机、刮板机和水力除灰渣等运输方式。 2.0.7 半机械化运输 单轨电葫芦、单斗提升机、电动牵引小车、有轨手推矿车和简易运煤机械等运输方式。 2.0.8 磁选分离设施 在运煤系统上装磁选设备、悬吊式磁铁分离器、电磁胶带轮。 2.0.9 小型煤气站 在标准状态下，煤气设计产量小于或等于6000m 3/h 的煤气站。 2.0.10 中型煤气站 在标准状态下，煤气设计产量介于6000m 3/h 小型煤气站和 50000m 3/h 大型煤气站之间的煤气站。 2.0.11 大型煤气站 在标准状态下，煤气设计产量大于或等于50000m 3/h 的煤气站。 2.0.12 一般通道 室内操作和检查经常来往通过的地方。 2.0.13 主要通道 设备安装和检修运输用的室内干道。 2.0.14 搅捧 搅松煤气发生炉炉内煤层的装置。 2.0.15 煤气净化设备 竖管、旋风除尘器、电气滤清器、洗涤塔、间接冷却器、除滴器等的总称。 2.0.16 电气滤清器 湿式电气除尘器、电除焦油器、静电除尘器的总称。 2.0.17 除滴器 去除煤气中的水滴的设备。 2.0.18 钟罩阀 煤气发生炉出口放散煤气或烟气的装置。 2.0.19 止逆阀 防止煤气发生炉内煤气向空气管内倒流的装置。 2.0.20 爆破阀 煤气爆炸时阀内膜片破裂泄压后，...
