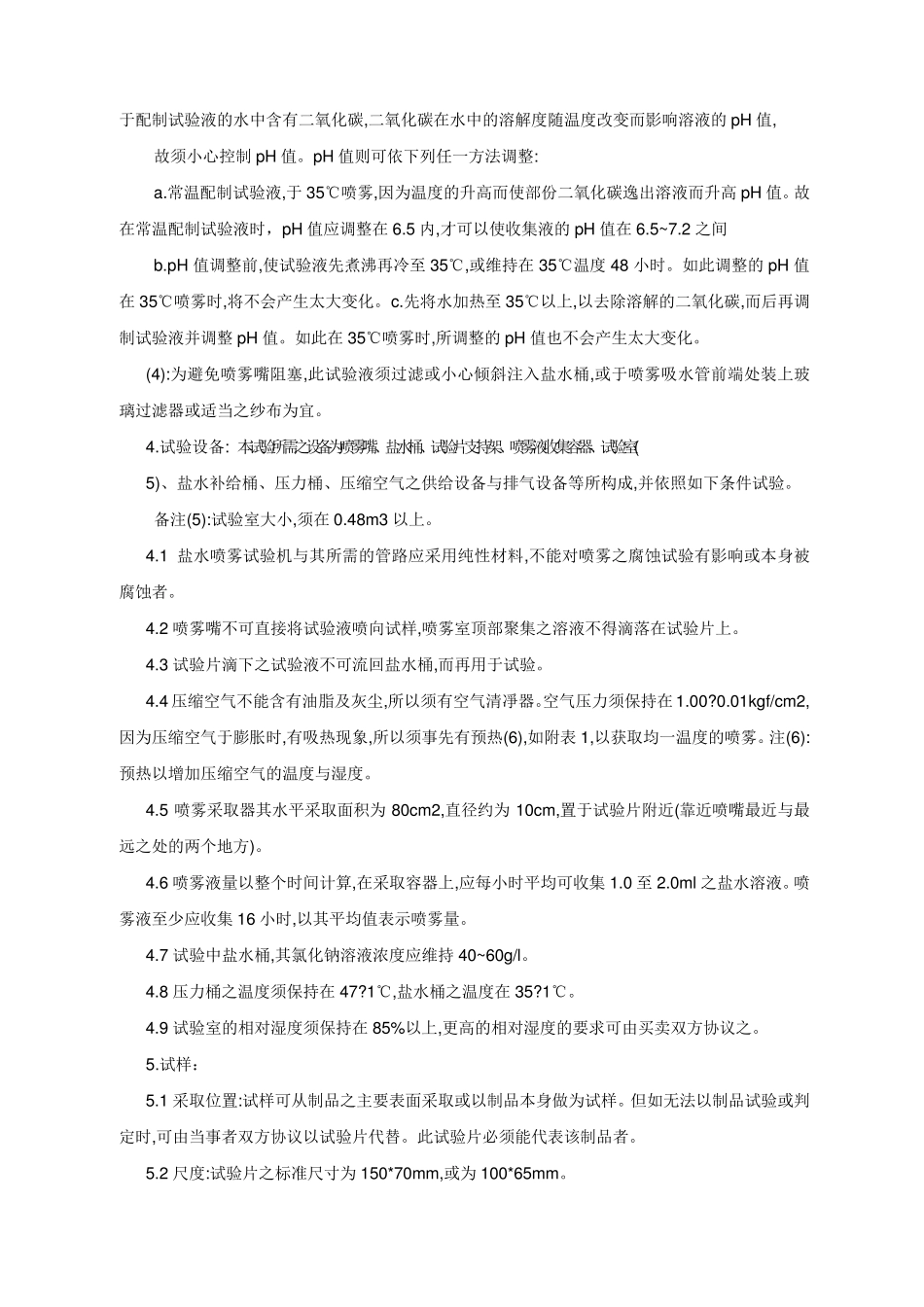

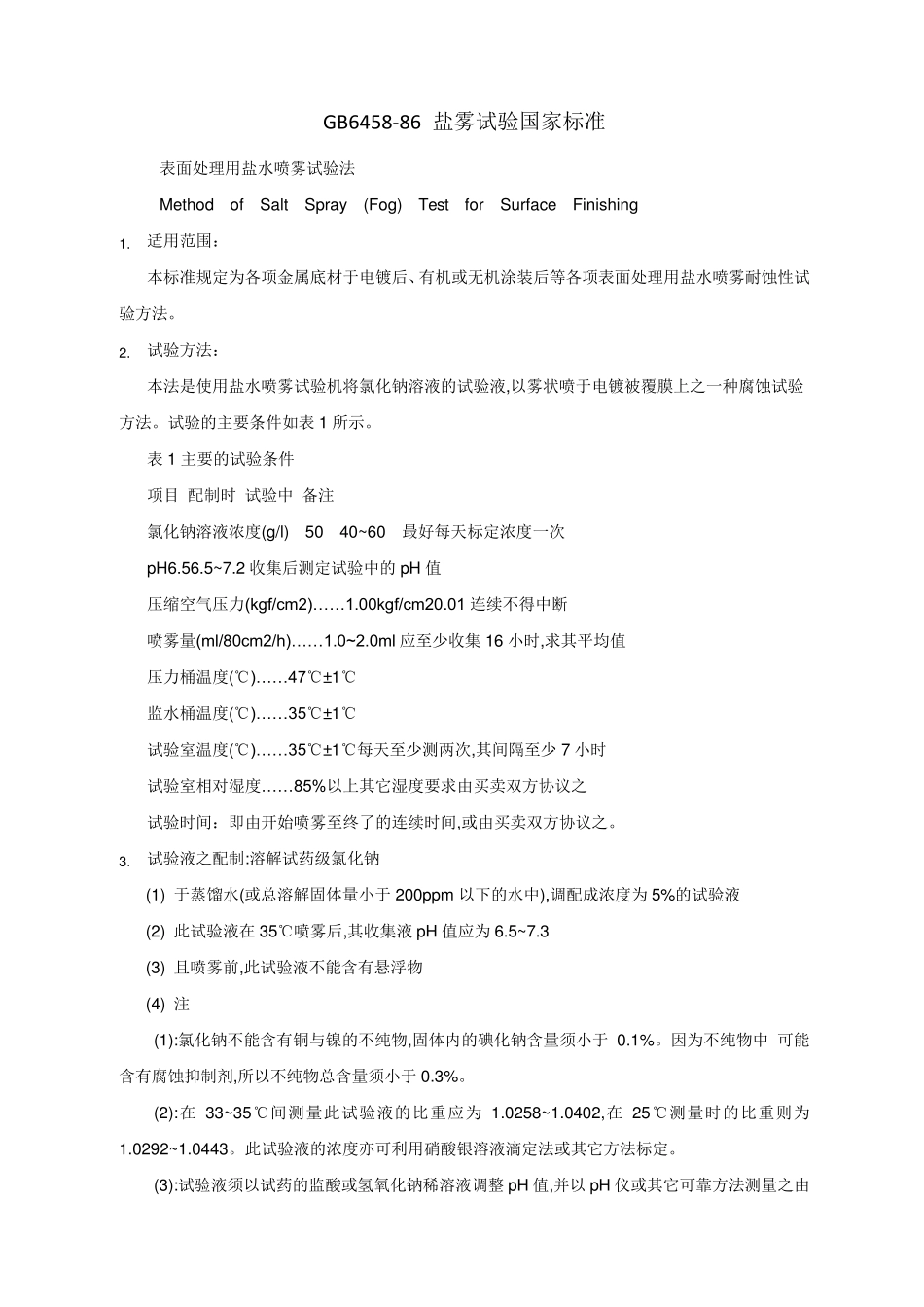

GB6458-86 盐雾试验国家标准 表面处理用盐水喷雾试验法 Method of Salt Spray (Fog) Test for Surface Finishing 1. 适用范围： 本标准规定为各项金属底材于电镀后、有机或无机涂装后等各项表面处理用盐水喷雾耐蚀性试 验方法。 2. 试验方法： 本法是使用盐水喷雾试验机将氯化钠溶液的试验液,以雾状喷于电镀被覆膜上之一种腐蚀试验 方法。试验的主要条件如表1 所示。 表1 主要的试验条件 项目 配制时 试验中 备注 氯化钠溶液浓度(g/l) 50 40~60 最好每天标定浓度一次 pH6.56.5~7.2 收集后测定试验中的pH 值 压缩空气压力(kgf/cm2)… … 1.00kgf/cm20.01 连续不得中断 喷雾量(ml/80cm2/h)… … 1.0~2.0ml 应至少收集16 小时,求其平均值 压力桶温度(℃)… … 47℃±1℃ 监水桶温度(℃)… … 35℃±1℃ 试验室温度(℃)… … 35℃±1℃每天至少测两次,其间隔至少7 小时 试验室相对湿度… … 85%以上其它湿度要求由买卖双方协议之 试验时间：即由开始喷雾至终了的连续时间,或由买卖双方协议之。 3. 试验液之配制:溶解试药级氯化钠 (1) 于蒸馏水(或总溶解固体量小于200ppm 以下的水中),调配成浓度为5%的试验液 (2) 此试验液在35℃喷雾后,其收集液pH 值应为6.5~7.3 (3) 且喷雾前,此试验液不能含有悬浮物 (4) 注 (1):氯化钠不能含有铜与镍的不纯物,固体内的碘化钠含量须小于0.1%。因 为不纯物中 可 能含有腐蚀抑 制剂 ,所以不纯物总含量须小于0.3%。 (2):在33~35℃间测量此试验液的比 重 应为1.0258~1.0402,在25℃测量时的比 重 则 为 1.0292~1.0443。此试验液的浓度亦 可 利 用硝 酸 银 溶液滴 定法或其它方法标定。 (3):试验液须以试药的监酸 或氢 氧 化钠稀 溶液调整 pH 值,并 以pH 仪 或其它可 靠 方法测量之由于配制试验液的水中含有二氧化碳,二氧化碳在水中的溶解度随温度改变而影响溶液的pH 值, 故须小心控制pH 值。pH 值则可依下列任一方法调整: a.常温配制试验液,于35℃喷雾,因为温度的升高而使部份二氧化碳逸出溶液而升高 pH 值。故在常温配制试验液时，pH 值应调整在6.5 内,才可以使收集液的pH 值在6.5~7.2 之间 b.pH 值调整前,使试验液先煮沸再冷至 35℃,或维持在35℃温度48 小时。如此调整的pH 值在35℃喷雾时,将不会产生太大变化。 c.先将水加热至 35℃以上,以去除溶解的二氧化碳,而后再调制试验液并调整pH 值。如...
