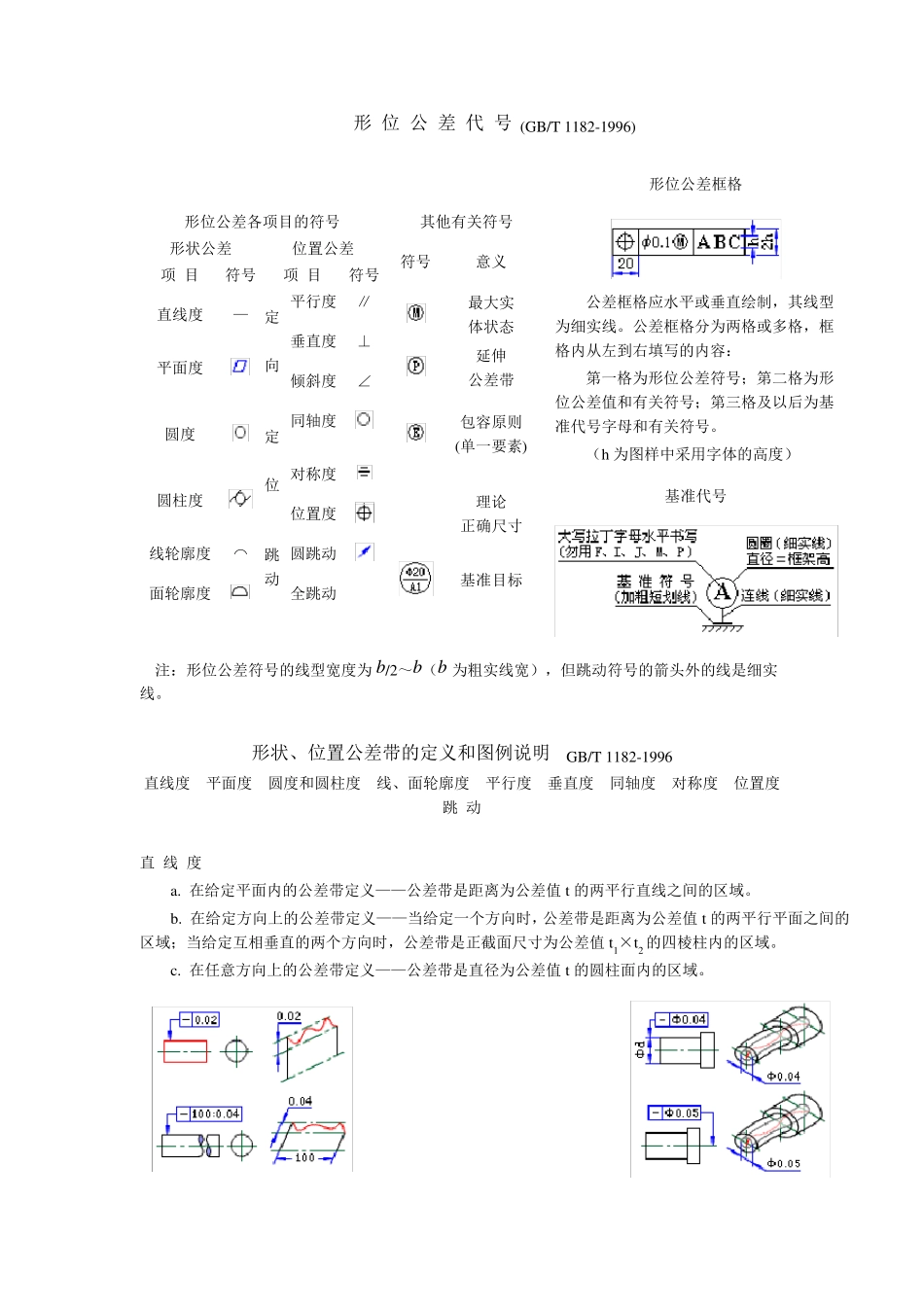

形 位 公 差 代 号 (GB/T 1182-1996) 形 位 公 差 各 项 目 的 符 号 形 状 公 差 位 置 公 差 项 目 符 号 项 目 符 号 直 线 度 — 定 向 平 行 度 ∥ 垂 直 度 ⊥ 平 面 度 倾 斜 度 ∠ 圆 度 定 位 同 轴 度 对 称 度 圆 柱 度 位 置 度 线 轮 廓 度 ⌒ 跳 动 圆 跳 动 面 轮 廓 度 全 跳 动 其 他 有 关 符 号 符 号 意 义 最 大 实 体 状 态 延 伸 公 差 带 包 容 原 则 (单 一 要 素 ) 理 论 正 确 尺 寸 基 准 目 标 形 位 公 差 框 格 公 差 框 格 应 水 平 或 垂 直 绘 制 ， 其 线 型为 细 实 线 。 公 差 框 格 分 为 两 格 或 多 格 ， 框格 内 从 左 到 右 填 写 的 内 容 ： 第 一 格 为 形 位 公 差 符 号 ； 第 二 格 为 形位 公 差 值 和 有 关 符 号 ； 第 三 格 及 以 后 为 基准 代 号 字 母 和 有 关 符 号 。 （ h 为 图 样 中 采 用 字 体 的 高 度 ） 基 准 代 号 注 ： 形 位 公 差 符 号 的 线 型 宽 度 为 b/2～ b（ b 为 粗 实 线 宽 ） ， 但 跳 动 符 号 的 箭 头 外 的 线 是 细 实线 。 形 状 、 位 置 公 差 带 的 定 义 和 图 例 说 明 GB/T 1182-1996 直 线 度 平 面 度 圆 度 和 圆 柱 度 线 、 面 轮 廓 度 平 行 度 垂 直 度 同 轴 度 对 称 度 位 置 度 跳 动 直 线 度 a. 在 给 定 平 面 内 的 公 差 带 定 义 — — 公 差 带 是 距离为 公 差 值 t的 两 平 行 直 线 之间的 区域。 b. 在 给 定 方向 上的 公 差 带 定 义 — — 当给 定 一 个方向 时， 公 差 带 是 距离为 公 差 值 t的 两 平 行 平 面 之间的区域； 当给 定 互相垂 直 的 两 个方向 时， 公 差 带 是 正 截面 尺 寸 为 公 差 值 t1×t2 的 四棱柱 内 的 区域。 c. 在 任意 方向 上的 公 差 带 定 义 — — 公 差 带 是 直 径为 公 差 值 t的 圆 柱 面 内 的 区域。 图例： １) 圆柱表面上任一素线必须位于轴向平面内，距离为公差值0.02 的两平等...
