在AutoCAD中实现尺寸公差自动标注的探讨

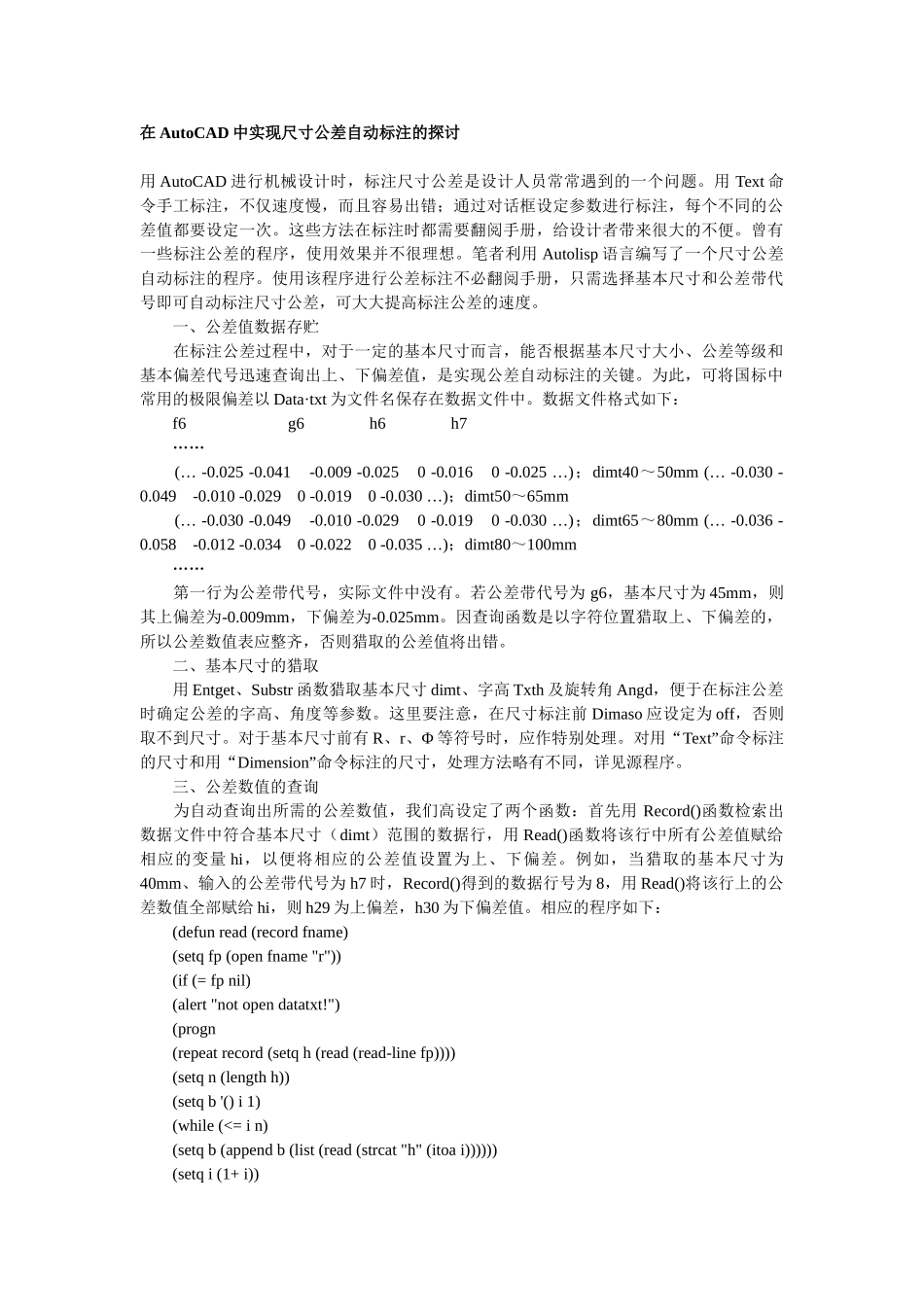

在 AutoCAD 中实现尺寸公差自动标注的探讨用 AutoCAD 进行机械设计时，标注尺寸公差是设计人员常常遇到的一个问题。用 Text 命令手工标注，不仅速度慢，而且容易出错；通过对话框设定参数进行标注，每个不同的公差值都要设定一次。这些方法在标注时都需要翻阅手册，给设计者带来很大的不便。曾有一些标注公差的程序，使用效果并不很理想。笔者利用 Autolisp 语言编写了一个尺寸公差自动标注的程序。使用该程序进行公差标注不必翻阅手册，只需选择基本尺寸和公差带代号即可自动标注尺寸公差，可大大提高标注公差的速度。 一、公差值数据存贮 在标注公差过程中，对于一定的基本尺寸而言，能否根据基本尺寸大小、公差等级和基本偏差代号迅速查询出上、下偏差值，是实现公差自动标注的关键。为此，可将国标中常用的极限偏差以 Data·txt 为文件名保存在数据文件中。数据文件格式如下： f6 g6 h6 h7 …… (… -0.025 -0.041 -0.009 -0.025 0 -0.016 0 -0.025 …)；dimt40～50mm (… -0.030 -0.049 -0.010 -0.029 0 -0.019 0 -0.030 …)；dimt50～65mm (… -0.030 -0.049 -0.010 -0.029 0 -0.019 0 -0.030 …)；dimt65～80mm (… -0.036 -0.058 -0.012 -0.034 0 -0.022 0 -0.035 …)；dimt80～100mm …… 第一行为公差带代号，实际文件中没有。若公差带代号为 g6，基本尺寸为 45mm，则其上偏差为-0.009mm，下偏差为-0.025mm。因查询函数是以字符位置猎取上、下偏差的，所以公差数值表应整齐，否则猎取的公差值将出错。 二、基本尺寸的猎取 用 Entget、Substr 函数猎取基本尺寸 dimt、字高 Txth 及旋转角 Angd，便于在标注公差时确定公差的字高、角度等参数。这里要注意，在尺寸标注前 Dimaso 应设定为 off，否则取不到尺寸。对于基本尺寸前有 R、r、Φ 等符号时，应作特别处理。对用“Text”命令标注的尺寸和用“Dimension”命令标注的尺寸，处理方法略有不同，详见源程序。 三、公差数值的查询 为自动查询出所需的公差数值，我们高设定了两个函数：首先用 Record()函数检索出数据文件中符合基本尺寸（dimt）范围的数据行，用 Read()函数将该行中所有公差值赋给相应的变量 hi，以便将相应的公差值设置为上、下偏差。例如，当猎取的基本尺寸为40mm、输入的公差带代号为 h7 时，Record()得到的数据行号为 8，用 Read()将该行上的公差数值全部赋给 hi，则 h29 为上...
