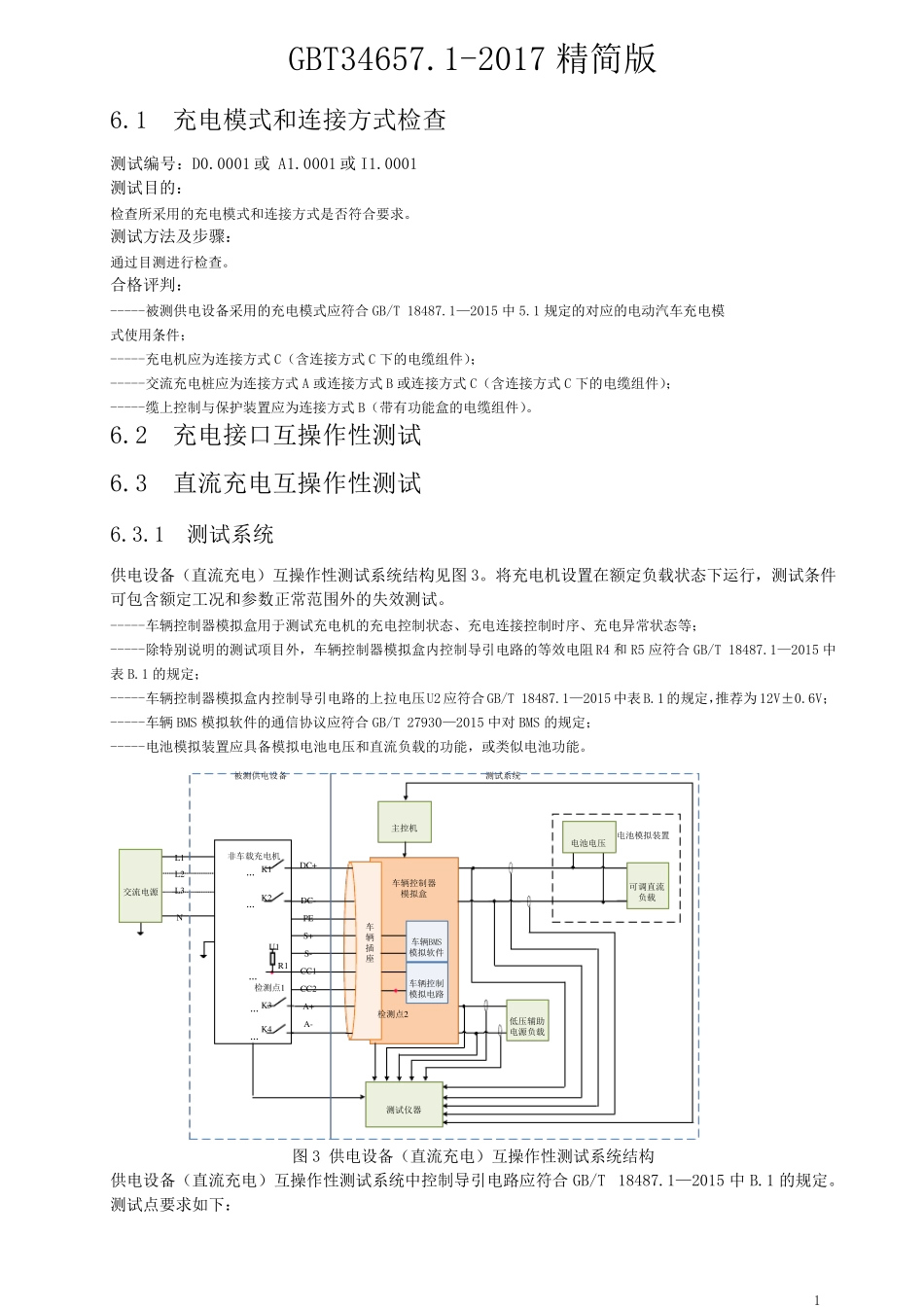

1 GBT34657.1-2017 精 简 版 6.1 充 电 模 式 和 连 接 方 式 检 查 测 试 编 号 ： D0.0001 或 A1.0001 或 I1.0001 测 试 目 的 ： 检 查 所 采 用 的 充 电 模 式 和 连 接 方 式 是 否 符 合 要 求 。 测 试 方 法 及 步 骤 ： 通 过 目 测 进 行 检 查 。 合 格 评 判 ： -----被 测 供 电 设 备 采 用 的 充 电 模 式 应 符 合 GB/T 18487.1— 2015 中 5.1 规 定 的 对 应 的 电 动 汽 车 充 电 模 式 使 用 条 件 ； -----充 电 机 应 为 连 接 方 式 C（ 含 连 接 方 式 C 下 的 电 缆 组 件 ）； -----交 流 充 电 桩 应 为 连 接 方 式 A 或 连 接 方 式 B 或 连 接 方 式 C（ 含 连 接 方 式 C 下 的 电 缆 组 件 ）； -----缆 上 控 制 与 保 护 装 置 应 为 连 接 方 式 B（ 带 有 功 能 盒 的 电 缆 组 件 ）。 6.2 充 电 接 口 互 操 作 性 测 试 6.3 直 流 充 电 互 操 作 性 测 试 6.3.1 测 试 系 统 供 电 设 备 （ 直 流 充 电 ） 互 操 作 性 测 试 系 统 结 构 见 图 3。 将 充 电 机 设 置 在 额 定 负 载 状 态 下 运 行 ， 测 试 条 件可 包 含 额 定 工 况 和 参 数 正 常 范 围 外 的 失 效 测 试 。 -----车 辆 控 制 器 模 拟 盒 用 于 测 试 充 电 机 的 充 电 控 制 状 态 、 充 电 连 接 控 制 时 序 、 充 电 异 常 状 态 等 ； -----除 特 别说明的 测 试 项目 外 ， 车 辆 控 制 器 模 拟 盒 内控 制 导引电 路的 等 效 电 阻R4 和 R5 应 符 合 GB/T 18487.1— 2015 中表B.1 的 规 定 ； -----车 辆 控 制 器 模 拟 盒 内控 制 导引电 路的 上 拉电 压U2 应 符 合 GB/T 18487.1— 2015 中 表B.1 的 规 定 ，推荐为 12V±0.6V； -----车 辆 BMS 模 拟 软件 的 通 信协议应 符 合 GB/T 27930— 2015 中 对 BMS 的 规 定 ； -----电 池模 拟 装 置 应 具备 模 拟 电 池电 压和 直 流 负 载 的 功 能 ， 或 类似电 池功 能 。 可 调直 ...
