GDJ检修平台使用说明书VIP专享

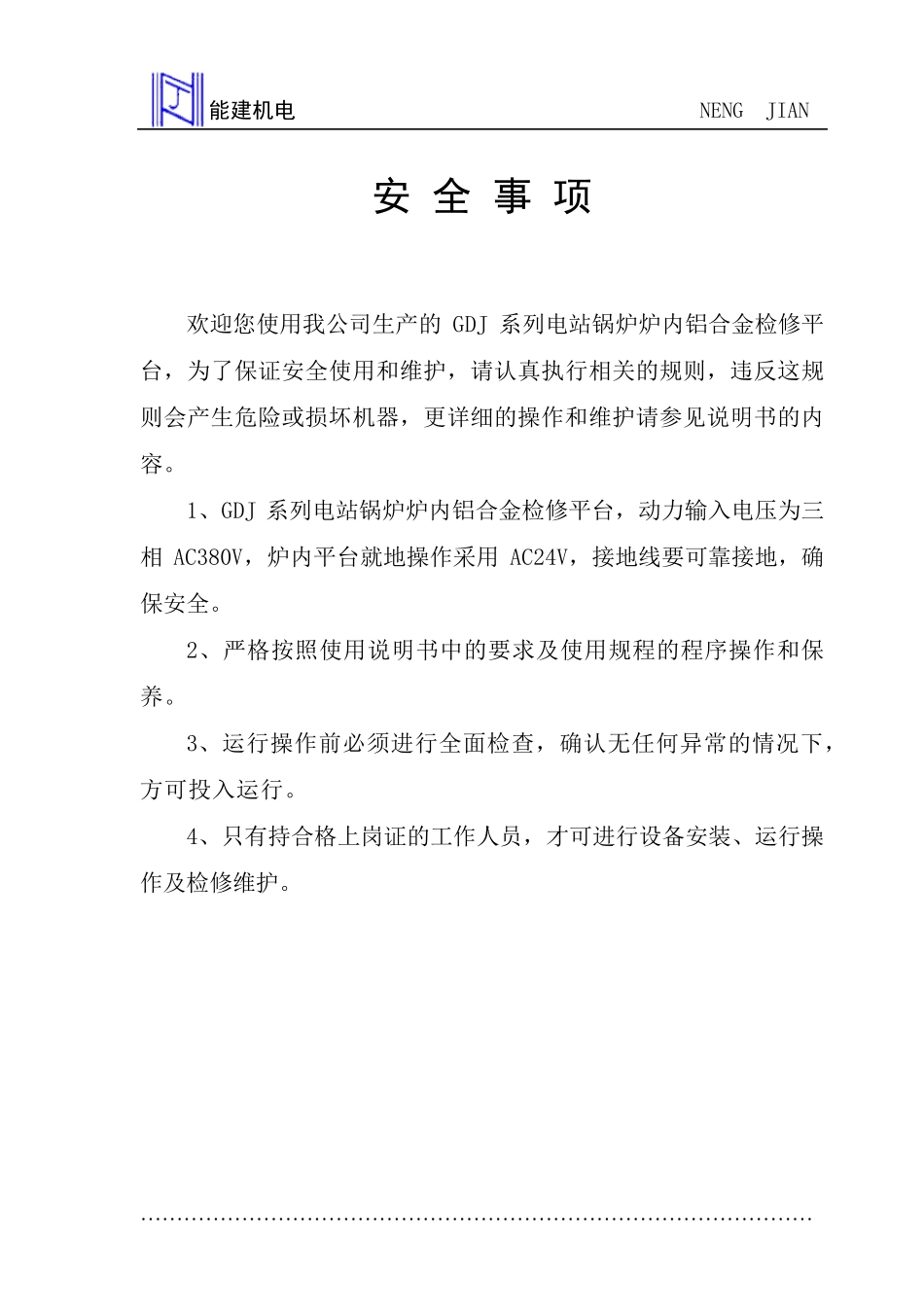

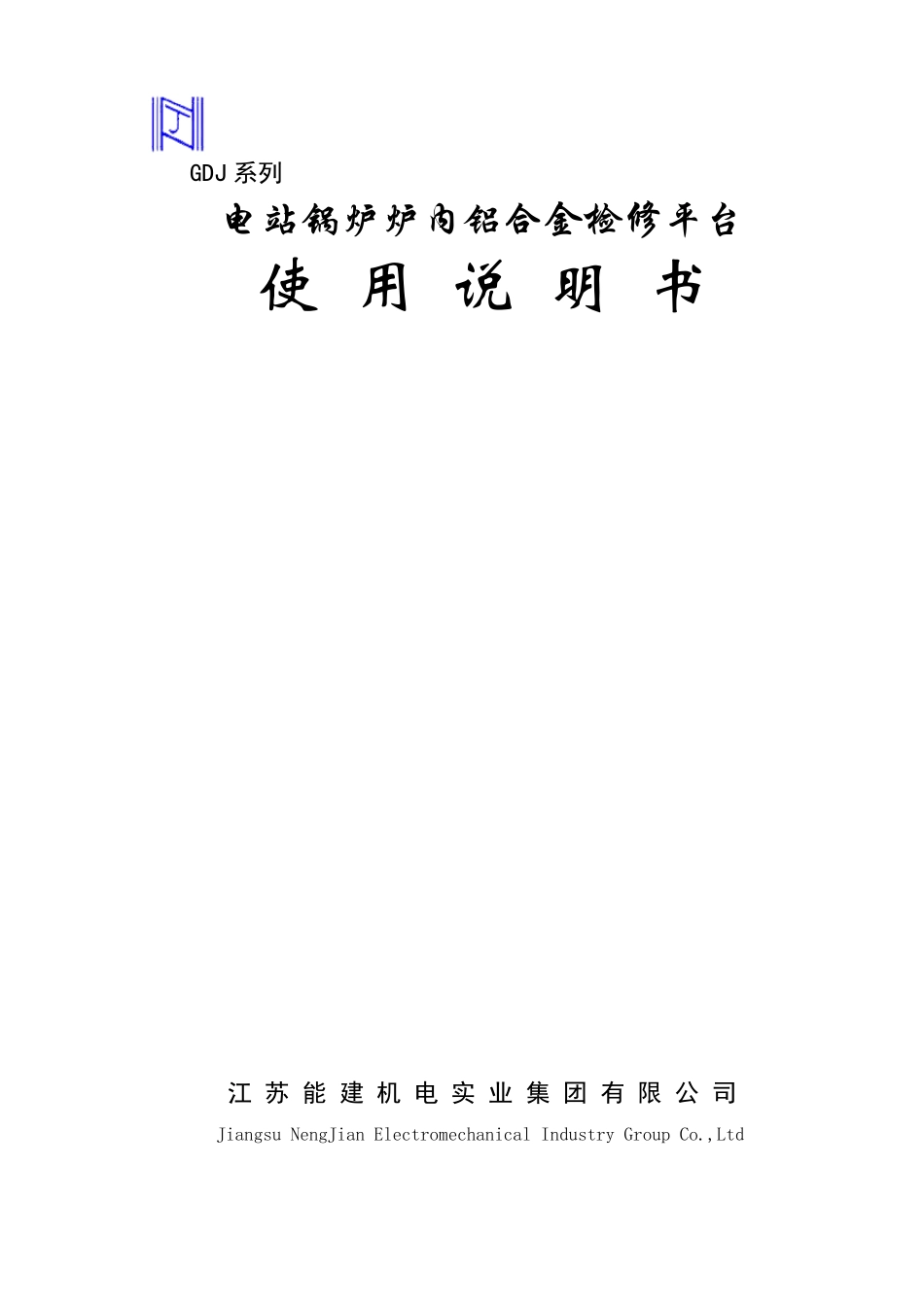

GDJ 系列 电站锅炉炉内铝合金检修平台 使 用 说 明 书 江 苏 能 建 机 电 实 业 集 团 有 限 公 司 Jiangsu NengJian Electromechanical Industry Group Co.,Ltd 能建机电 NENG JIAN ………………………………………………………………………………… 安 全 事 项 欢迎您使用我公司生产的GDJ 系列电站锅炉炉内铝合金检修平台，为了保证安全使用和维护，请认真执行相关的规则，违反这规则会产生危险或损坏机器，更详细的操作和维护请参见说明书的内容。 1、GDJ 系列电站锅炉炉内铝合金检修平台，动力输入电压为三相AC380V，炉内平台就地操作采用AC24V，接地线要可靠接地，确保安全。 2、严格按照使用说明书中的要求及使用规程的程序操作和保养。 3、运行操作前必须进行全面检查，确认无任何异常的情况下，方可投入运行。 4、只有持合格上岗证的工作人员，才可进行设备安装、运行操作及检修维护。 能建机电 NENG JIAN ………………………………………………………………………………… 目 录 1、产品描述 1.1、用途 1.2、工作原理 1.3、简单结构 1.4、主要技术参数 2、产品组成 2.1、平台 2.2、断绳保护器 2.3、起吊钢丝绳 2.4、滑轮 2.5、卷扬机 2.6、电控柜 2.7、通讯系统 2.8、安全设施 3、使用规程 3.1、平台安装前的安全检查和注意事项 3.2、钢丝绳 3.3、导向滑轮 3.4、卷扬机 4、安装 4.1、炉外传动系统安装 4.2、检修平台安装 5、控制柜操作说明 6、设备的维护与保养 7、电路图 能建机电 NENG JIAN ………………………………………………………………………………… 1、产品描述 1.1、用途 GDJ 系列电站锅炉炉内铝合金检修平台，是采用轻型2A12 牌号铝合金型材组件,快捷拼装结构的炉内检修设备，它彻底解放了以往搭设满炉膛脚手架的繁重体力劳动，采用该设备对炉内检修或处理炉内受热面爆管事故抢修等工作，大大节约了检修工期。正常情况下，一台300MW 机组锅炉炉内检修平台搭设到投入使用6-8 人，一个工作日基本完成。从而提高了机组的投入率，为多发电增效益奠定了基础，由于该平台采取满炉膛内整个平面设计，同时设有断绳保护等安全保护措施，对炉内各受热面检查、检修和维护等工作十分便利，平台上可四周（或全）铺铝合金板通道如履平地，大大提高了其安全系数，确保了维修工作人员的安全万无一失。 1.2、工作原理 该产品由炉内检修平台、炉外传...
