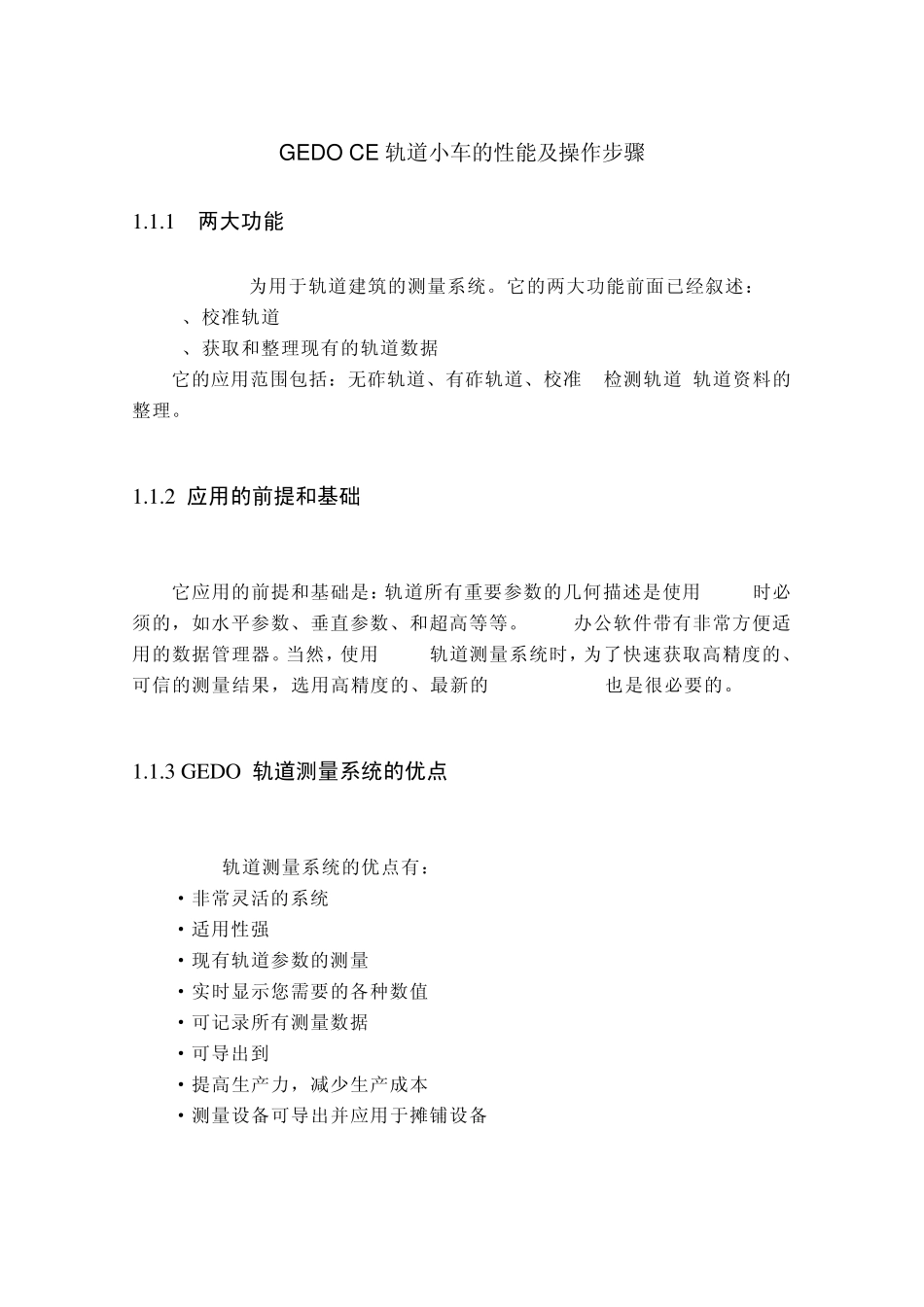

GEDO CE 轨道小车的性能及操作步骤 1.1.1 两大功能 GEDO CE为用于轨道建筑的测量系统。它的两大功能前面已经叙述： 1、校准轨道 2、获取和整理现有的轨道数据 它的应用范围包括：无砟轨道、有砟轨道、校准, 检测轨道,轨道资料的整理。 1.1.2 应用的前提和基础 它应用的前提和基础是：轨道所有重要参数的几何描述是使用GEDO时必须的，如水平参数、垂直参数、和超高等等。GEDO办公软件带有非常方便适用的数据管理器。当然，使用GEDO轨道测量系统时，为了快速获取高精度的、可信的测量结果，选用高精度的、最新的Trimble S6 也是很必要的。 1.1.3 GEDO 轨道测量系统的优点 GEDO 轨道测量系统的优点有： ·非常灵活的系统 ·适用性强 ·现有轨道参数的测量 ·实时显示您需要的各种数值 ·可记录所有测量数据 ·可导出到 Microsoft Excel ·提高生产力，减少生产成本 ·测量设备可导出并应用于摊铺设备 1 .1 .4 测量系统配置 GEDO CE 是一个最新的、更适用的轨道小车测量系统；GEDO CE包含了许多新的特点，配置上也进行了一些改进： ·Trimble TSC2 取代了PC，并且可全天候作业，超长的供电系统 ·TSC2 可以连接到轨道小车，或者单独使用 ·使用最新的 Trimble S6 全站仪 ·可以通过 TSC2 同时控制轨道小车和全站仪 ·TSC2 通常连到小车的手柄上，大约在腰的位置，可以方便容易的操作，并且非常轻便；轨道小车和全站仪的重量仅仅 19公斤 软件是轨道小车多功能用途的核心，它集合了Trimble全站仪和轨道小车所采集的数据。记录下所有的测量参数(HA,VA,SD) ，包括轨道规格和倾斜度.然后软件自身会列出所有的轨道几何参数。 ·轨道间的水平定线 (直线，弧，缓和曲线) ·竖向定线 (坡度, 平面，竖向曲线) 图一：GEDO CE 轨道测量系统 操作杆 中梁 高差传感器 专用棱镜 把手 轨距传感器滚轴（固定） 塑料滚轴 高精度电子倾斜传感器 轨距传感器 轨距传感器滚轴（可调整） 蓝牙通讯模块 电池匣子 控制器夹子 控制器（TrimbleTSC2） ·超高/倾斜及现有轨道的规格 ·实时记录所有轨道的坐标信息。 如果轨道的设计参数是已知的，软件会自动的对比现有轨道和设计轨道坐标之间的差异，以减少轨道铺设材料的使用，节约成本，实时获取和显示计算结果计算结果。结果包括所有测量数据，坐标及其它信息，可输出为 Microsoft Excel 格式。这种格式的数据可导入到绝大部分的设计软件，...
