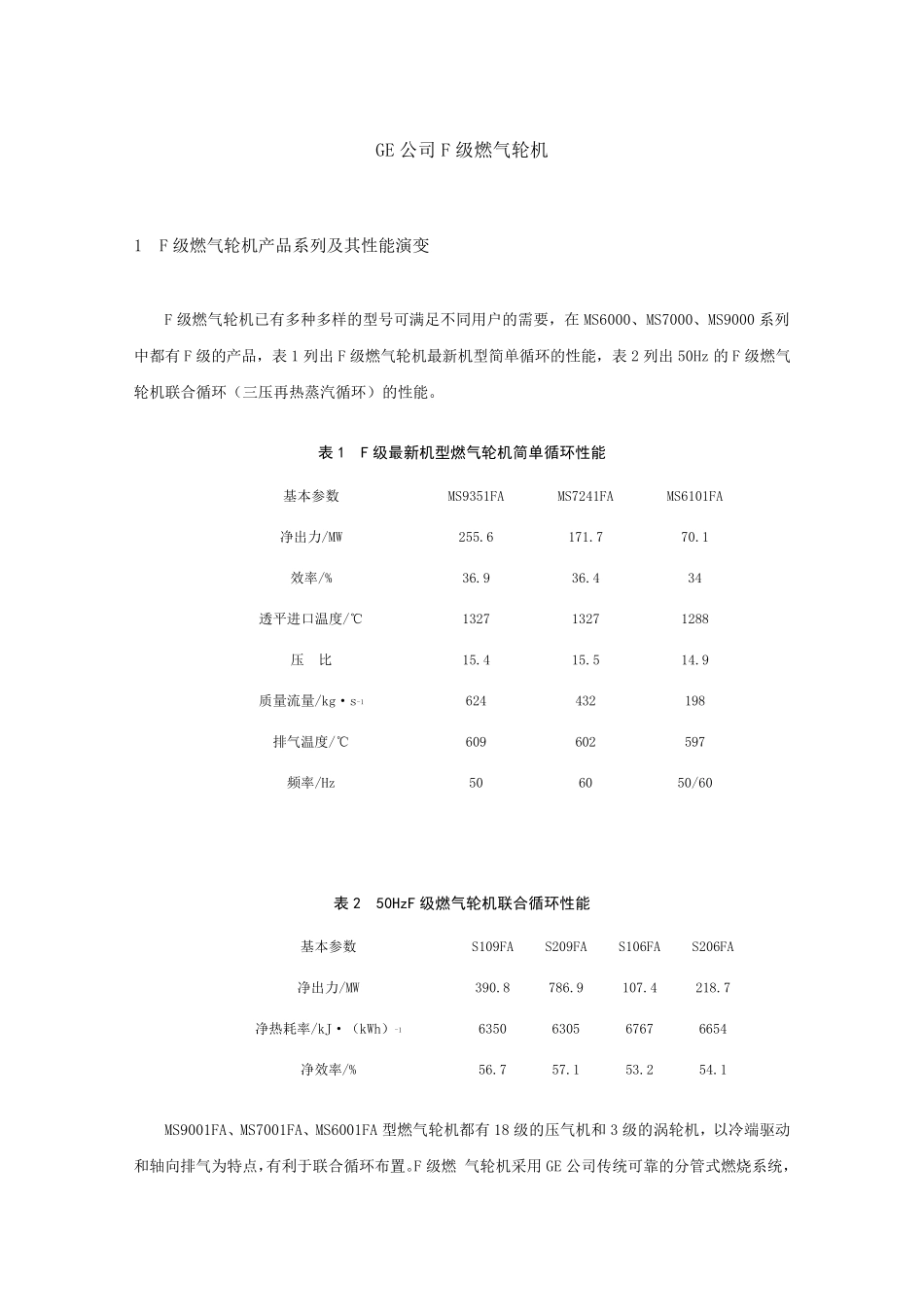

GE 公司F 级燃气轮机 1 F 级燃气轮机产品系列及其性能演变 F 级燃气轮机已有多种多样的型号可满足不同用户的需要，在MS6000、MS7000、MS9000 系列中都有F 级的产品，表1 列出F 级燃气轮机最新机型简单循环的性能，表2 列出50Hz 的F 级燃气轮机联合循环（三压再热蒸汽循环）的性能。 表1 F 级最新机型燃气轮机简单循环性能 基本参数 MS9351FA MS7241FA MS6101FA 净出力/MW 255.6 171.7 70.1 效率/% 36.9 36.4 34 透平进口温度/℃ 1327 1327 1288 压 比 15.4 15.5 14.9 质量流量/kg·s-1 624 432 198 排气温度/℃ 609 602 597 频率/Hz 50 60 50/60 表2 50HzF 级燃气轮机联合循环性能 基本参数 S109FA S209FA S106FA S206FA 净出力/MW 390.8 786.9 107.4 218.7 净热耗率/kJ·（kWh）-1 6350 6305 6767 6654 净效率/% 56.7 57.1 53.2 54.1 MS9001FA、MS7001FA、MS6001FA 型燃气轮机都有18 级的压气机和 3 级的涡轮机，以冷端驱动和轴向排气为特点，有利于联合循环布置。F 级燃 气轮机采用GE 公司传统可靠的分管式燃烧系统， 并可配备双燃料燃烧系统，如在以天然气为主燃料时，可以轻油为辅助燃料。当天然气供应发生故障时，机组可自动切换到轻油燃烧，使燃机不因燃料供应故障而停机，进一步保证了机组的可靠性和可用性。机组也可根据要求，在一定条件下使用双燃料混合燃烧。此外，F 级燃气轮机可燃用低热值燃料，从而扩大了发电厂的燃料使用范围和灵活性。F 级燃气轮机应用于IGCC 电厂，可最大程度地降低燃煤电厂对环境的影响。 GE 公司在其制造MS6000 型、MS7000 型和MS9000 型机组的基础上，发展完善了底盘部套、控制和辅机组合一体的快装模块结构，这种标准化布置可减少管道、布线及其他现场相关联接的工作量，缩短安装和启动周期，降低建设成本，同时也提高了机组的运行可靠性。 F 级燃气轮机还显示出 不同寻 常 的环保特 点 。由 于机组的效 率 高，单 位 发电量的NOx和CO 排放 量较 少。采 用干 式 低NOx（ DLN） 燃烧室 ，大大降低了NOx的排 放 。180 多 台 采 用干 式 低NOx燃烧室 的F 级燃气轮机已 累 计 运行近 30 0 万 h。有 些 电厂的NOx排 放 量甚 至 低于10mg/kg。 1.1 7F 和7FA、7FB 型燃气轮机 自从1987 年 生产 第 一台 7F 型燃气轮机后 ，经 过 不断 改 进，形 成了一系...
