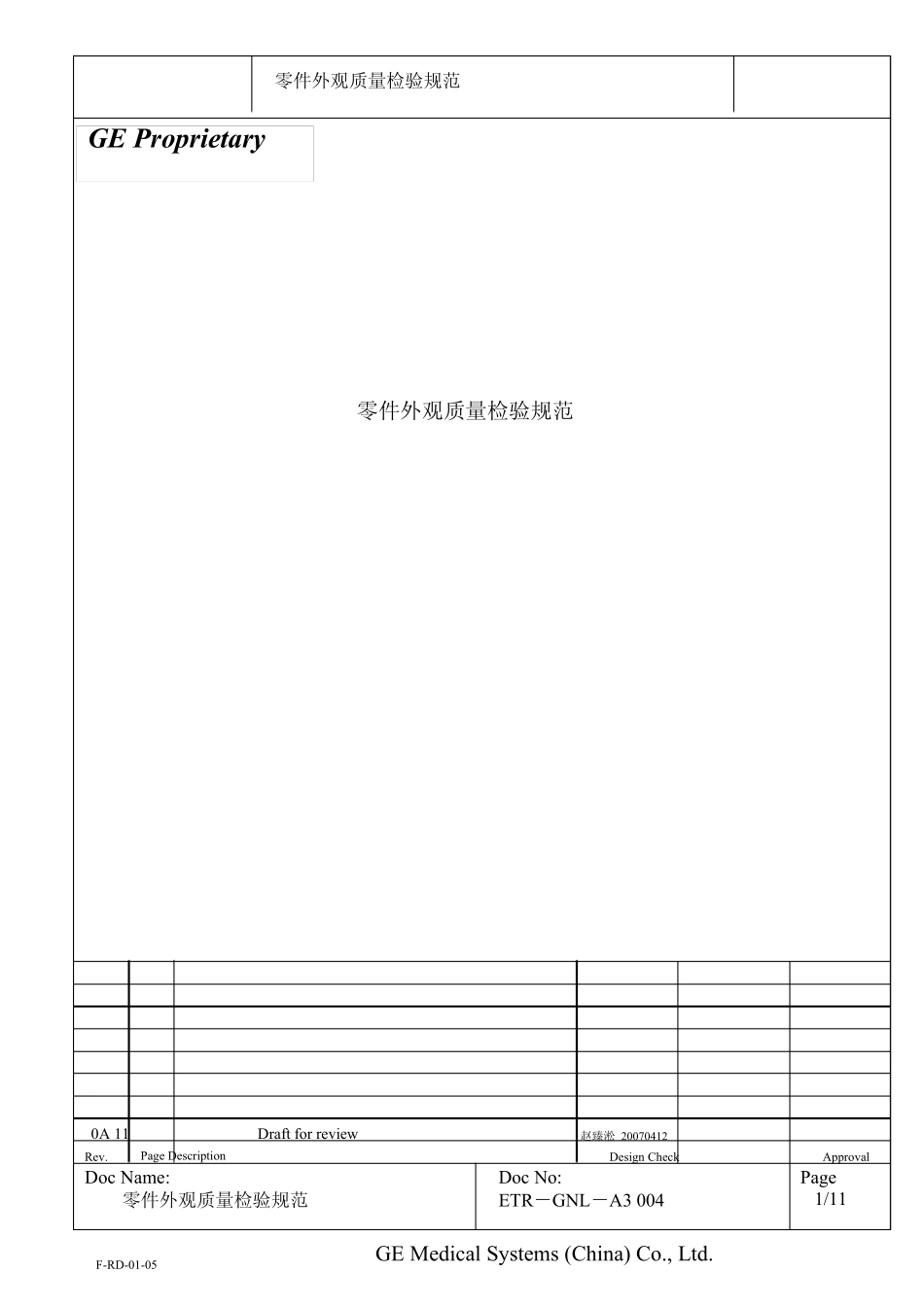

GE零件外观质量检验规范_Rev1_ETRTwinA3004draft

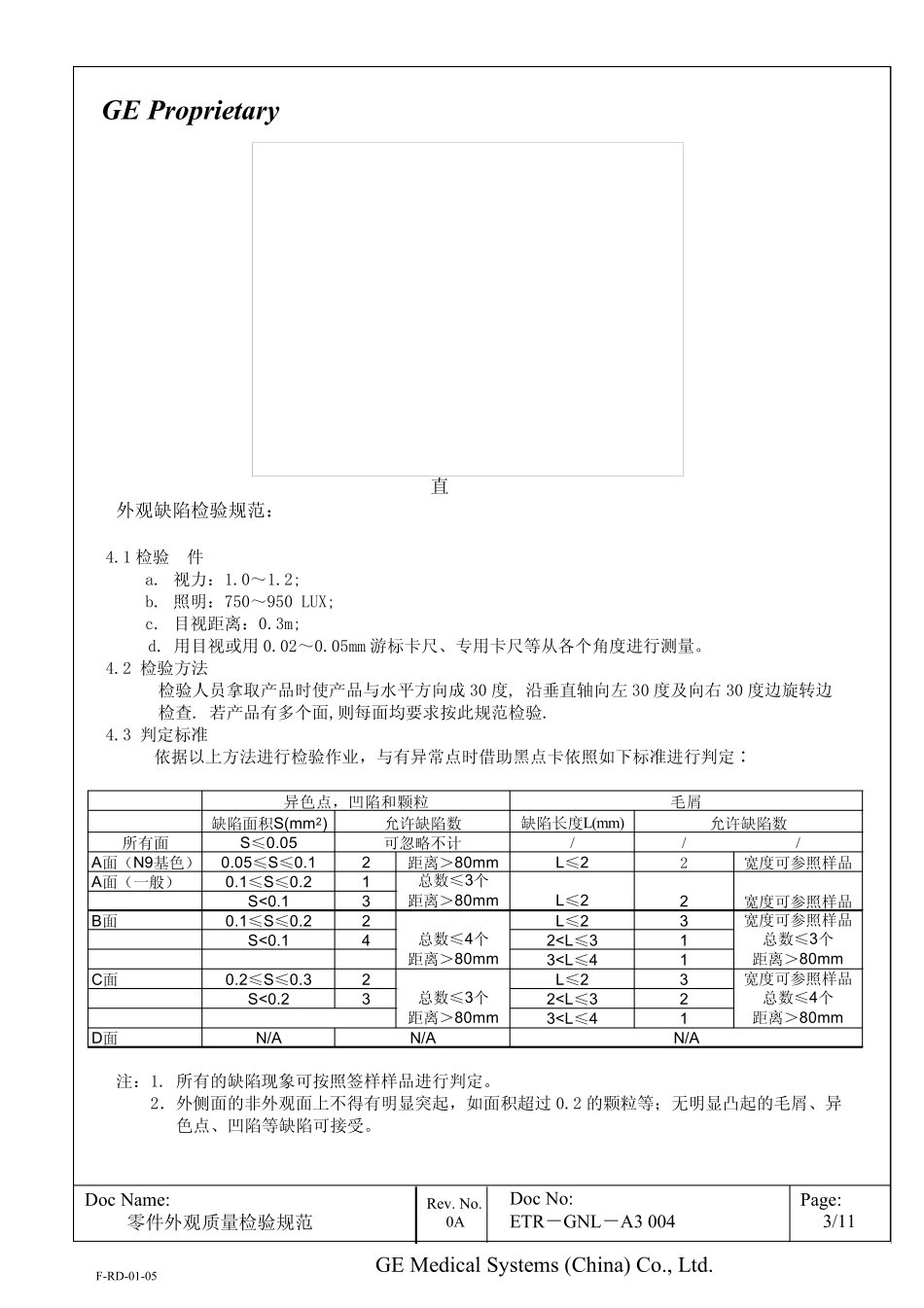

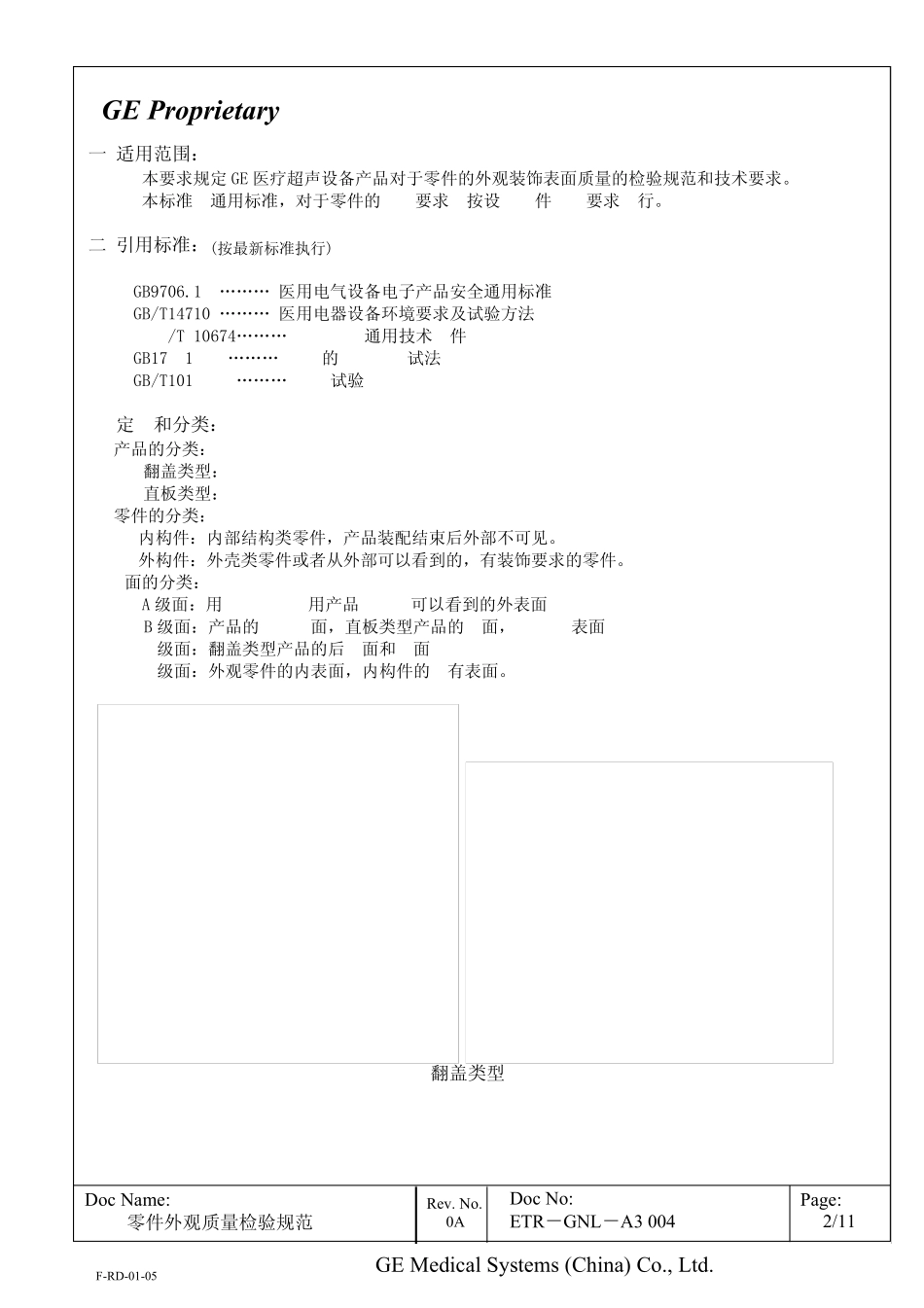

零件外观质量检验规范 F-RD-01-05 GE Medical Systems (China) Co., Ltd. Doc Name: 零件外观质量检验规范 Doc No: ETR－GNL－A3 004 Page 1/11 Rev. Page Description Design Check Approval Draf0A 11 t for review赵臻淞 20070412 GE Proprietary 零件外观质量检验规范 F-RD-01-05 GB9706.1 ……… 医用电气设备电子产品安全通用标准 GE Medical Systems (China) Co., Ltd. Rev. No. 0A GE Proprietary 一 适用范围： 本要求规定 GE 医疗超声设备产品对于零件的外观装饰表面质量的检验规范和技术要求。 本标准为通用标准，对于零件的特殊要求应按设计文件具体要求进行。 二 引用标准：(按最新标准执行) GB/T14710 ……… 医用电器设备环境要求及试验方法 SJ/T 10674……… 涂料涂覆通用技术条件 GB1731 ……… 漆膜的柔韧性测试法 GB/T10125 ……… 盐雾试验 三 定义和分类： 产品的分类： 翻盖类型： 直板类型： 零件的分类： 内构件：内部结构类零件，产品装配结束后外部不可见。 外构件：外壳类零件或者从外部可以看到的，有装饰要求的零件。 面的分类： A 级面：用户在正常使用产品状态时可以看到的外表面； B 级面：产品的左右侧面，直板类型产品的背面，Handle表面； C级面：翻盖类型产品的后侧面和背面； D级面：外观零件的内表面，内构件的所有表面。 翻盖类型 Doc Name: 零件外观质量检验规范 Doc No: ETR－GNL－A3 004 Page: 2/11 GE Proprietary 直板类型 四 外观缺陷检验规范： 4.1 检验条件: a. 视力：1.0～1.2; b. 照明：750～950 LUX; c. 目视距离：0.3m; d. 用目视或用0.02～0.05mm 游标卡尺、专用卡尺等从各个角度进行测量。 4.2 检验方法: 检验人员拿取产品时使产品与水平方向成30 度, 沿垂直轴向左30 度及向右30 度边旋转边检查. 若产品有多个面,则每面均要求按此规范检验. 4.3 判定标准: 依据以上方法进行检验作业，与有异常点时借助黑点卡依照如下标准进行判定∶ 缺陷面积S(m m 2)缺陷长度L(mm)所有面S≤0.05///A面（N9基色）0.05≤S≤0.12距离＞80m mL≤22宽度可参照样品A面（一般）0.1≤S≤0.21S<0.13B面0.1≤S≤0.22L≤23S<0.142
