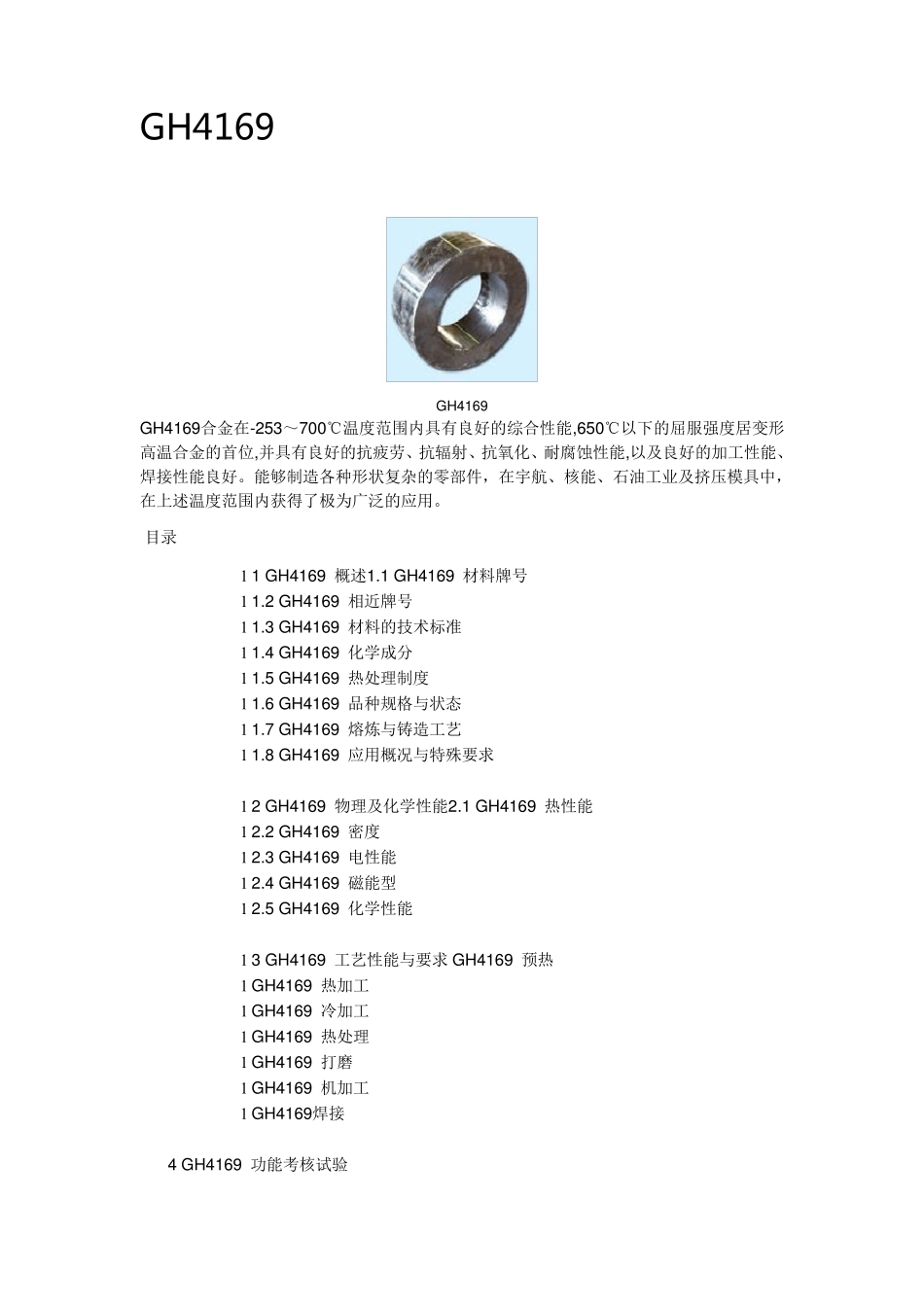

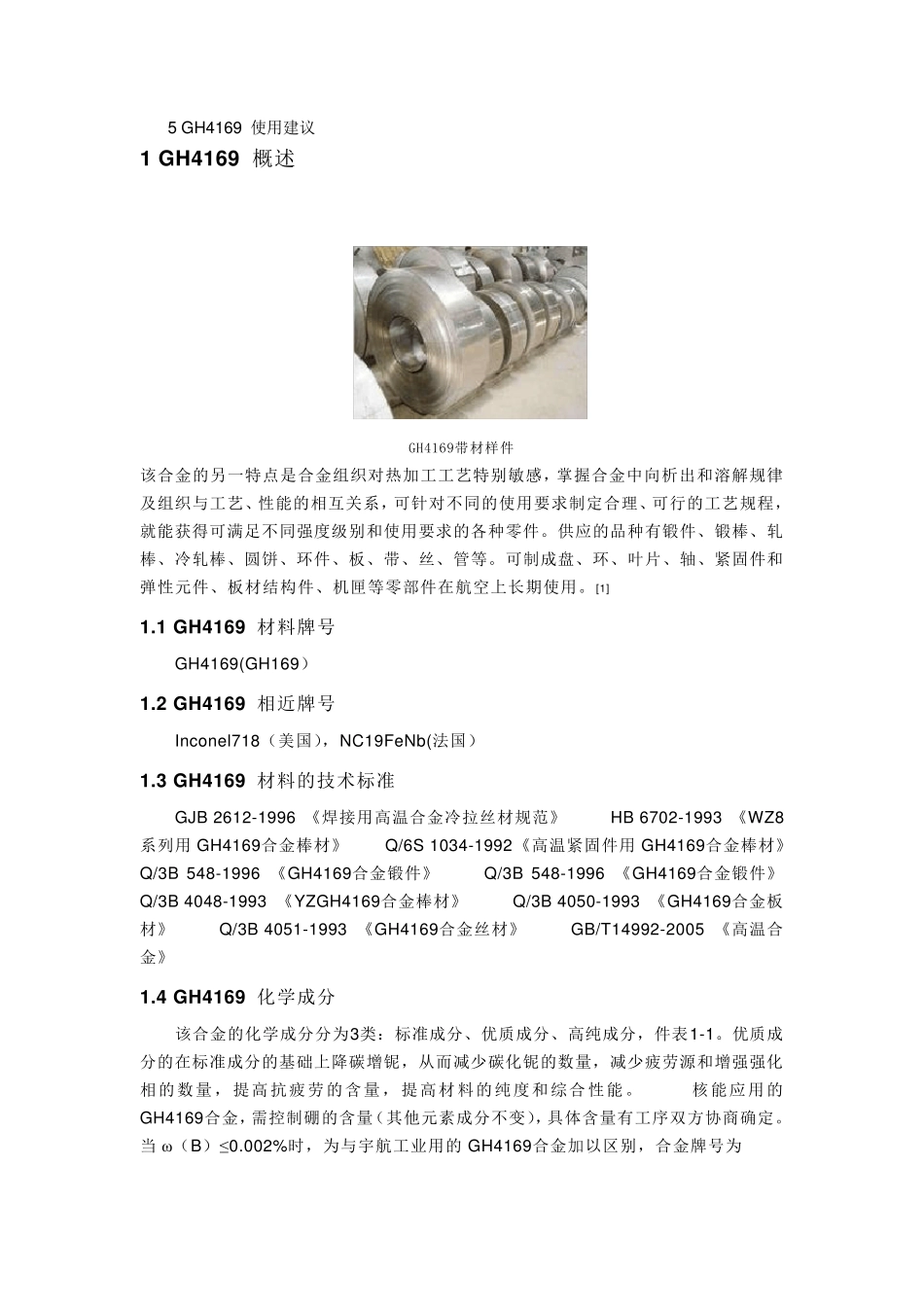

GH4169 GH4169 GH4169合金在-253~700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能良好。能够制造各种形状复杂的零部件,在宇航、核能、石油工业及挤压模具中,在上述温度范围内获得了极为广泛的应用。 目录 1 GH4169 概述1.1 GH4169 材料牌号 1.2 GH4169 相近牌号 1.3 GH4169 材料的技术标准 1.4 GH4169 化学成分 1.5 GH4169 热处理制度 1.6 GH4169 品种规格与状态 1.7 GH4169 熔炼与铸造工艺 1.8 GH4169 应用概况与特殊要求 2 GH4169 物理及化学性能2.1 GH4169 热性能 2.2 GH4169 密度 2.3 GH4169 电性能 2.4 GH4169 磁能型 2.5 GH4169 化学性能 3 GH4169 工艺性能与要求 GH4169 预热 GH4169 热加工 GH4169 冷加工 GH4169 热处理 GH4169 打磨 GH4169 机加工 GH4169焊接 4 GH4169 功能考核试验 5 GH4169 使用建议 1 GH4169 概述 GH4169带材样件 该合金的另一特点是合金组织对热加工工艺特别敏感,掌握合金中向析出和溶解规律及组织与工艺、性能的相互关系,可针对不同的使用要求制定合理、可行的工艺规程,就能获得可满足不同强度级别和使用要求的各种零件。供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。[1] 1.1 GH4169 材料牌号 GH4169(GH169) 1.2 GH4169 相近牌号 In co n el718(美国),NC19FeNb(法国) 1.3 GH4169 材料的技术标准 GJB 2612-1996 《焊接用高温合金冷拉丝材规范》 HB 6702-1993 《WZ8系列用GH4169合金棒材》 Q/6S 1034-1992 《高温紧固件用GH4169合金棒材》 Q/3B 548-1996 《GH4169合金锻件》 Q/3B 548-1996 《GH4169合金锻件》 Q/3B 4048-1993 《YZGH4169合金棒材》 Q/3B 4050-1993 《GH4169合金板材》 Q/3B 4051-1993 《GH4169合金丝材》 GB/T14992-2005 《高温合金》 1.4 GH4169 化学成分 该合金的化学成分分为3类:标准成分、优质成分、高纯成分,件表1-1。优质成分的在标准成分的基础上降碳增铌,从而减少碳化铌的数量,减少疲劳源和增强强化相的数量,提高抗疲劳的含量,提高材...
