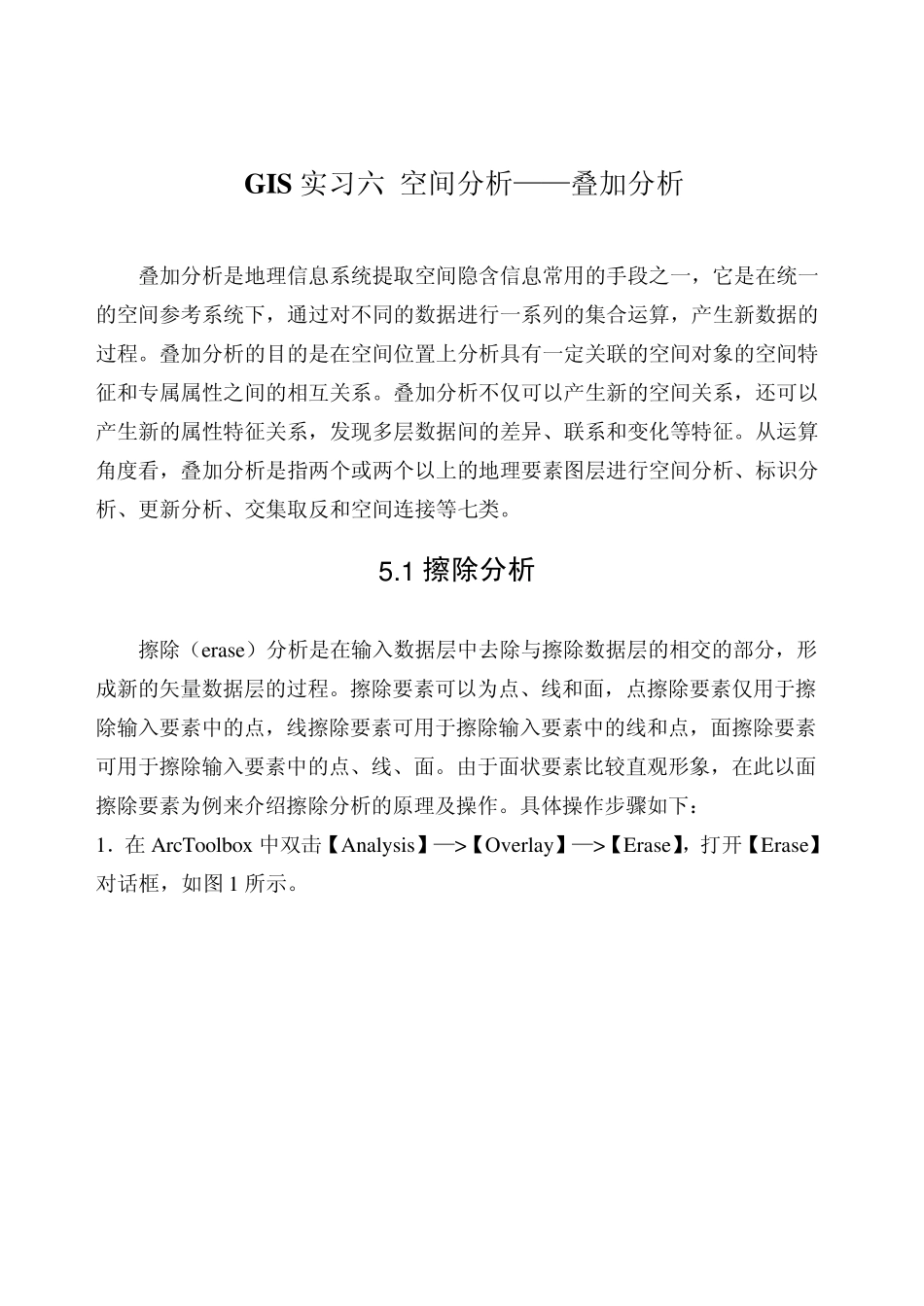

GIS 实习六 空间分析——叠加分析 叠加分析是地理信息系统提取空间隐含信息常用的手段之一，它是在统一的空间参考系统下，通过对不同的数据进行一系列的集合运算，产生新数据的过程。叠加分析的目的是在空间位置上分析具有一定关联的空间对象的空间特征和专属属性之间的相互关系。叠加分析不仅可以产生新的空间关系，还可以产生新的属性特征关系，发现多层数据间的差异、联系和变化等特征。从运算角度看，叠加分析是指两个或两个以上的地理要素图层进行空间分析、标识分析、更新分析、交集取反和空间连接等七类。 5 .1 擦除分析 擦除（erase）分析是在输入数据层中去除与擦除数据层的相交的部分，形成新的矢量数据层的过程。擦除要素可以为点、线和面，点擦除要素仅用于擦除输入要素中的点，线擦除要素可用于擦除输入要素中的线和点，面擦除要素可用于擦除输入要素中的点、线、面。由于面状要素比较直观形象，在此以面擦除要素为例来介绍擦除分析的原理及操作。具体操作步骤如下： 1．在 ArcToolbox 中双击【Analysis】—>【Overlay】—>【Erase】，打开【Erase】对话框，如图 1 所示。 图1 erase 分析对话框 2. 在【Erase】对话框中，输入【Inpu t Featu res】、【Erase Featu res】数据。（gis实习6 \数据\erase\中的inpu t.shp、analy sis.shp）。 3. 确定输出结果【Ou tpu t Featu re Class】的路径和名称。 注意，通常情况下，我们不用系统默认输出路径，要根据实际需要进行修改，为了提高工作效率，可以统一修改输出路径，方法为： 单击【Geoprocessing】—>【Env ironment】，打开【Env ironment Settings】对话框，如图2 所示。将 Workspace 设置为输出数据的路径。 图2 Env ironment Settings 4. 【XY Tolerance】为可选项，可以不进行设置。 5. 单击【OK】按钮，完成擦除分析操作，结果如图3 所示，图4 是擦除分析之前的原始数据。 图3 Erase 分析结果 图4 Erase 分析原始数据 5 .2 相交分析 相交（intersect）分析是计算输入要素的几何交集的过程。由于点、线、面要素都可以进行相交操作，因此相交分析可以分为七类：多边形与多边形，线与多边形，点与多边形，线与线，线与点，点与点，点、线、面三者相交。在相交分析中，输入要素可以是几何类型（点、线或多边形）的任意组合。输出要素的几何类型只能是与具有最低维度的输入要素类相同的或更低的几何类型。下面以多边形...
