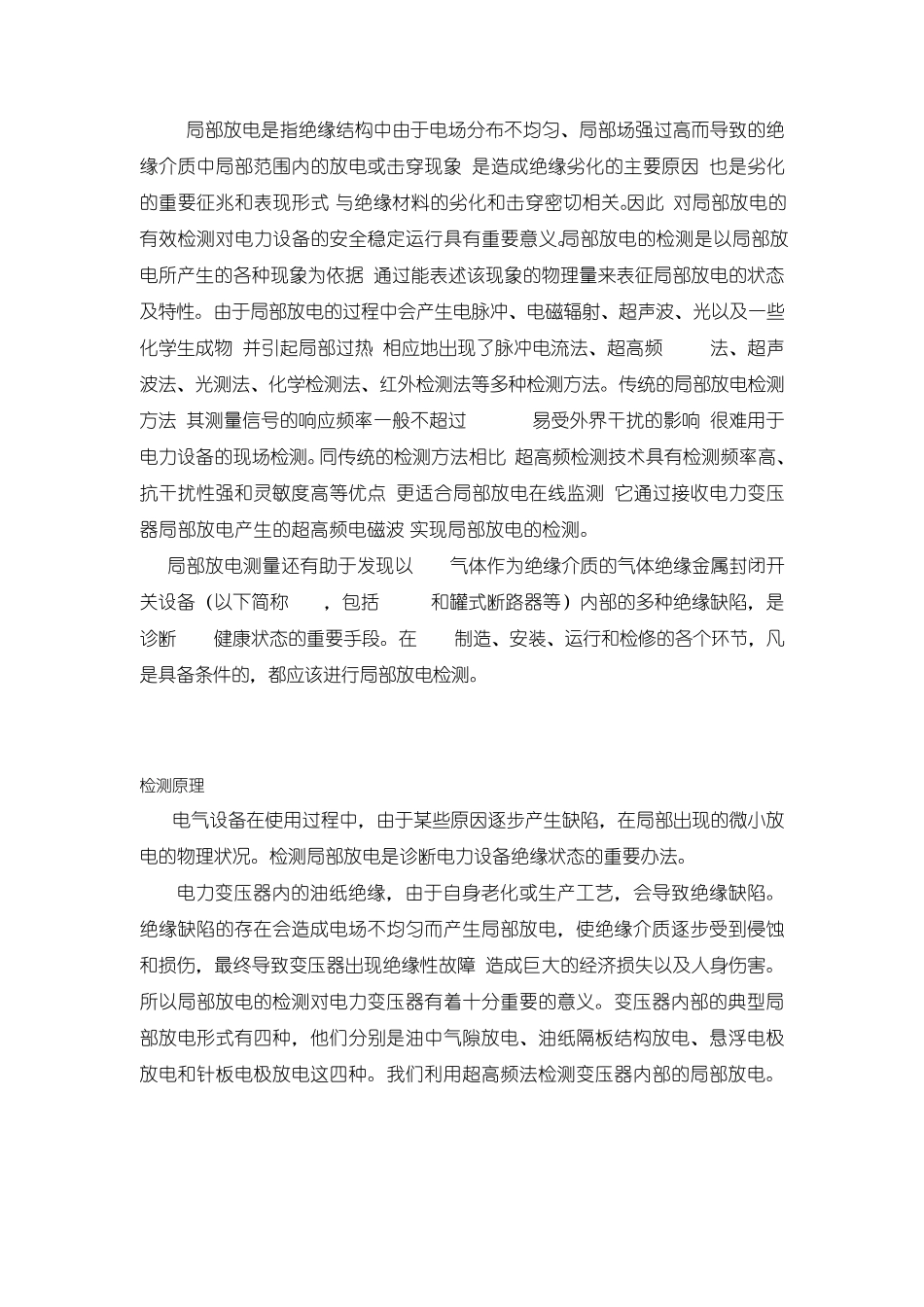

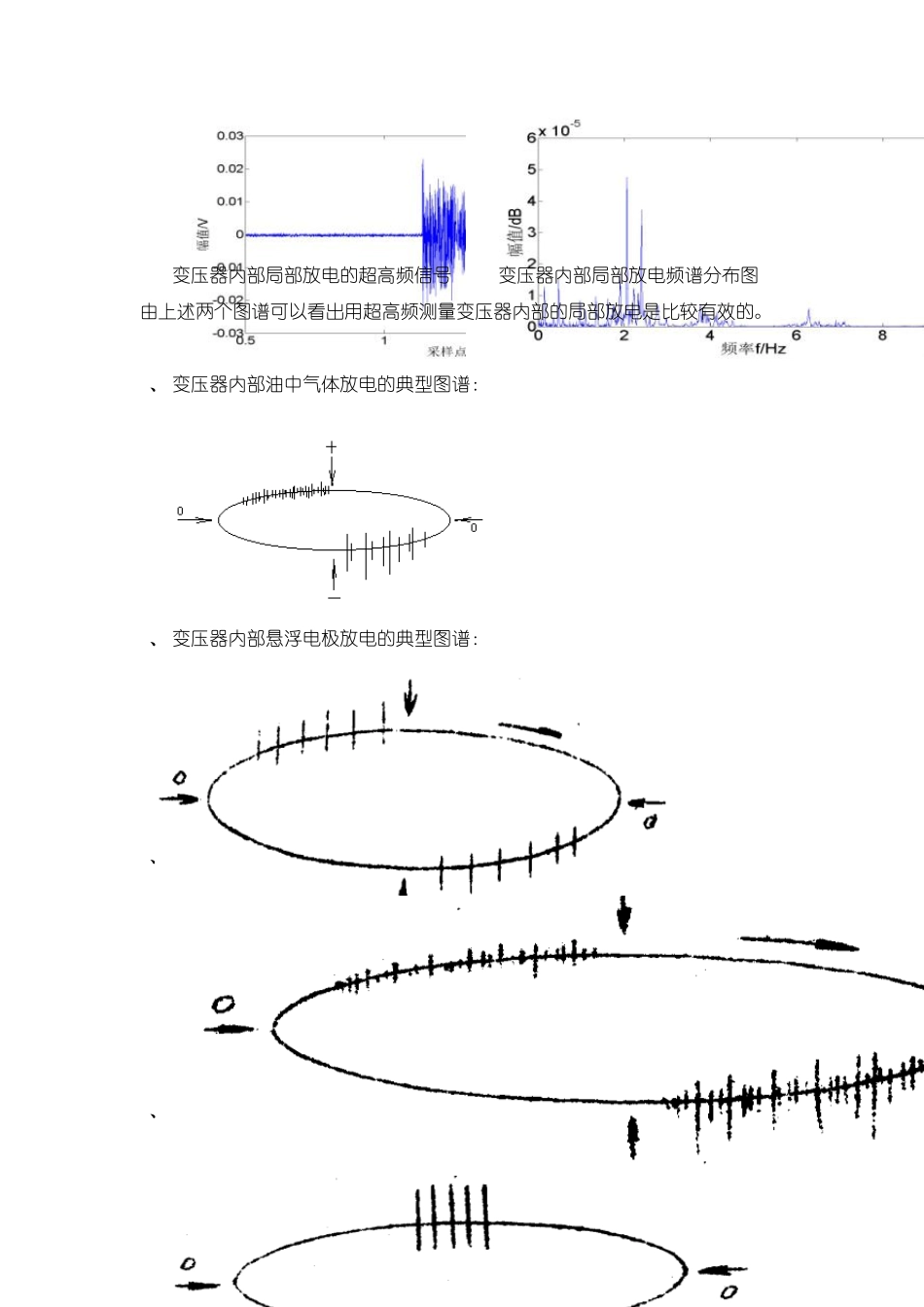

局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,是造成绝缘劣化的主要原因,也是劣化的重要征兆和表现形式,与绝缘材料的劣化和击穿密切相关。因此,对局部放电的有效检测对电力设备的安全稳定运行具有重要意义。局部放电的检测是以局部放电所产生的各种现象为依据,通过能表述该现象的物理量来表征局部放电的状态及特性。由于局部放电的过程中会产生电脉冲、电磁辐射、超声波、光以及一些化学生成物,并引起局部过热,相应地出现了脉冲电流法、超高频(UHF)法、超声波法、光测法、化学检测法、红外检测法等多种检测方法。传统的局部放电检测方法,其测量信号的响应频率一般不超过 1 MHz,易受外界干扰的影响,很难用于电力设备的现场检测。同传统的检测方法相比,超高频检测技术具有检测频率高、抗干扰性强和灵敏度高等优点,更适合局部放电在线监测,它通过接收电力变压器局部放电产生的超高频电磁波,实现局部放电的检测。 局部放电测量还有助于发现以SF6气体作为绝缘介质的气体绝缘金属封闭开关设备（以下简称 GIS，包括 HGIS和罐式断路器等）内部的多种绝缘缺陷，是诊断 GIS健康状态的重要手段。在 GIS制造、安装、运行和检修的各个环节，凡是具备条件的，都应该进行局部放电检测。 检测原理 电气设备在使用过程中，由于某些原因逐步产生缺陷，在局部出现的微小放电的物理状况。检测局部放电是诊断电力设备绝缘状态的重要办法。 电力变压器内的油纸绝缘，由于自身老化或生产工艺，会导致绝缘缺陷。绝缘缺陷的存在会造成电场不均匀而产生局部放电，使绝缘介质逐步受到侵蚀和损伤，最终导致变压器出现绝缘性故障,造成巨大的经济损失以及人身伤害。所以局部放电的检测对电力变压器有着十分重要的意义。变压器内部的典型局部放电形式有四种，他们分别是油中气隙放电、油纸隔板结构放电、悬浮电极放电和针板电极放电这四种。我们利用超高频法检测变压器内部的局部放电。 变压器内部局部放电的超高频信号 变压器内部局部放电频谱分布图 由上述两个图谱可以看出用超高频测量变压器内部的局部放电是比较有效的。 1、 变压器内部油中气体放电的典型图谱： 2、 变压器内部悬浮电极放电的典型图谱： 3、 变压器内部油纸隔板结构放电 4、 变压器内部针板电极放电 对于GIS局部放电的起因有如下几种： 1.导体上的毛刺或颗粒 4. 自由移动的带电颗粒 2.壳体上的毛刺或颗粒 5. 盆式绝缘子...
