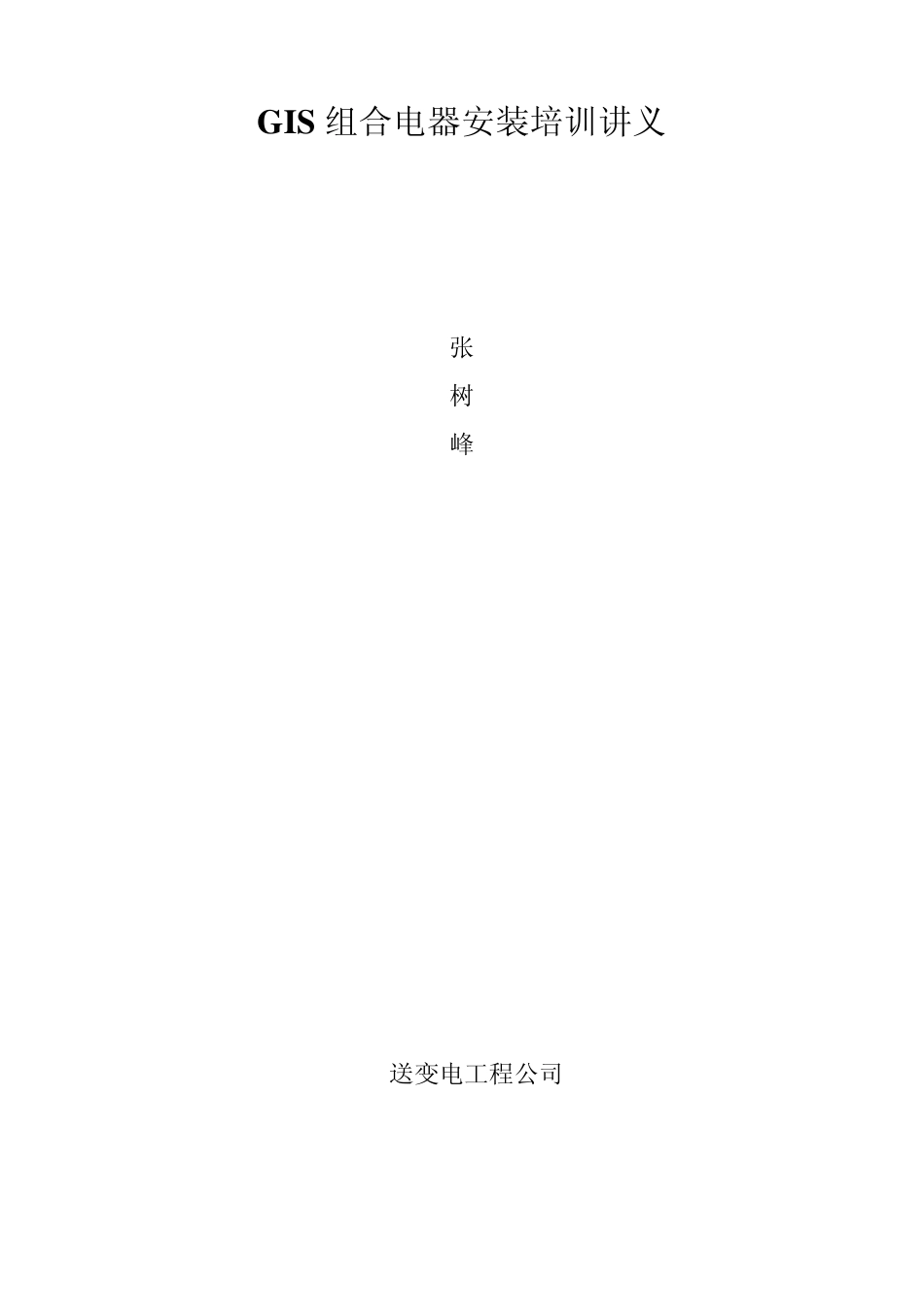

GIS组合电器安装培训讲义_第1页
1/13

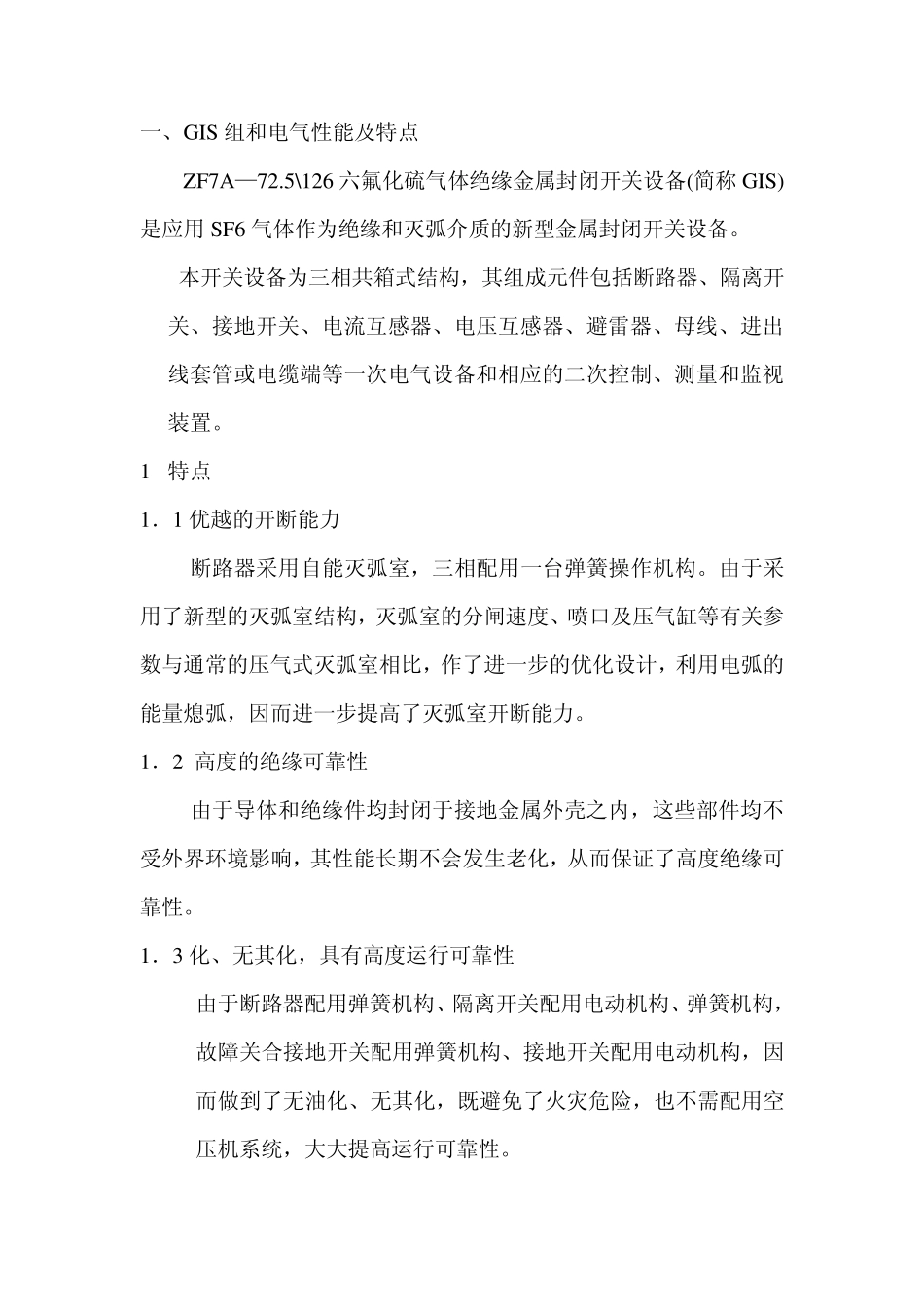

GIS组合电器安装培训讲义_第2页
2/13

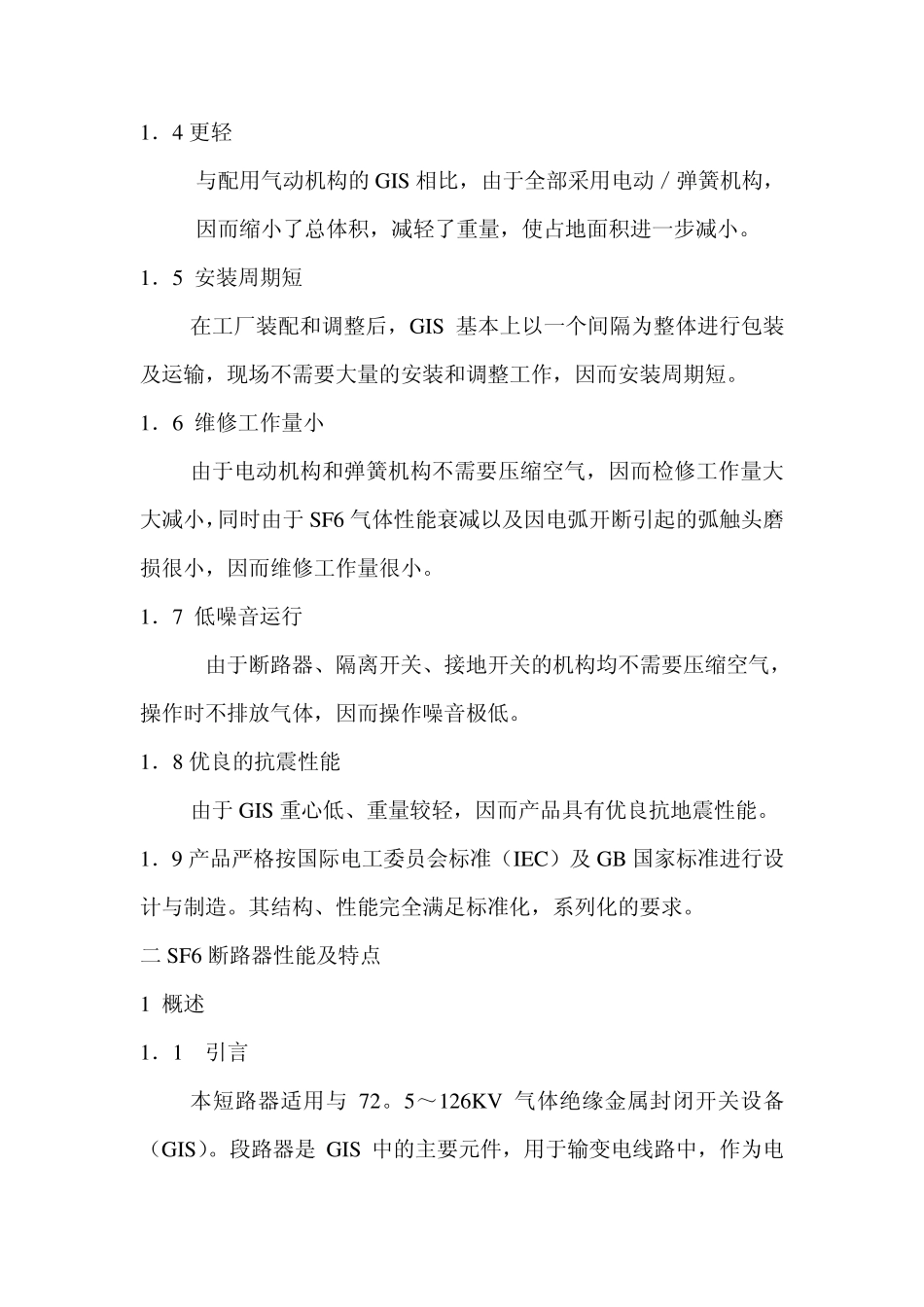

GIS组合电器安装培训讲义_第3页
3/13
GIS 组合电器安装培训讲义 张 树 峰 送变电工程公司 一、GIS 组和电气性能及特点 ZF7A—72.5\126 六氟化硫气体绝缘金属封闭开关设备(简称 GIS)是应用 SF6 气体作为绝缘和灭弧介质的新型金属封闭开关设备。 本开关设备为三相共箱式结构,其组成元件包括断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆端等一次电气设备和相应的二次控制、测量和监视装置。 1 特点 1.1 优越的开断能力 断路器采用自能灭弧室,三相配用一台弹簧操作机构。由于采用了新型的灭弧室结构,灭弧室的分闸速度、喷口及压气缸等有关参数与通常的压气式灭弧室相比,作了进一步的优化设计,利用电弧的能量熄弧,因而进一步提高了灭弧室开断能力。 1.2 高度的绝缘可靠性 由于导体和绝缘件均封闭于接地金属外壳之内,这些部件均不受外界环境影响,其性能长期不会发生老化,从而保证了高度绝缘可靠性。 1.3 化、无其化,具有高度运行可靠性 由于断路器配用弹簧机构、隔离开关配用电动机构、弹簧机构,故障关合接地开关配用弹簧机构、接地开关配用电动机构,因而做到了无油化、无其化,既避免了火灾危险,也不需配用空压机系统,大大提高运行可靠性。 1.4 更轻 与配用气动机构的GIS 相比,由于全部采用电动/弹簧机构,因而缩小了总体积,减轻了重量,使占地面积进一步减小。 1.5 安装周期短 在工厂装配和调整后,GIS 基本上以一个间隔为整体进行包装及运输,现场不需要大量的安装和调整工作,因而安装周期短。 1.6 维修工作量小 由于电动机构和弹簧机构不需要压缩空气,因而检修工作量大大减小,同时由于SF6 气体性能衰减以及因电弧开断引起的弧触头磨损很小,因而维修工作量很小。 1.7 低噪音运行 由于断路器、隔离开关、接地开关的机构均不需要压缩空气,操作时不排放气体,因而操作噪音极低。 1.8 优良的抗震性能 由于GIS 重心低、重量较轻,因而产品具有优良抗地震性能。 1.9 产品严格按国际电工委员会标准(IEC)及GB 国家标准进行设计与制造。其结构、性能完全满足标准化,系列化的要求。 二 SF6 断路器性能及特点 1 概述 1.1 引言 本短路器适用与72。5~126KV 气体绝缘金属封闭开关设备(GIS)。段路器是 GIS 中的主要元件,用于输变电线路中,作为电力系统的控制和保护设备。 断路器充分利用SF6 气体的优良灭弧性能,采用了新疑的灭弧室结构,灭弧室的分闸速度...
