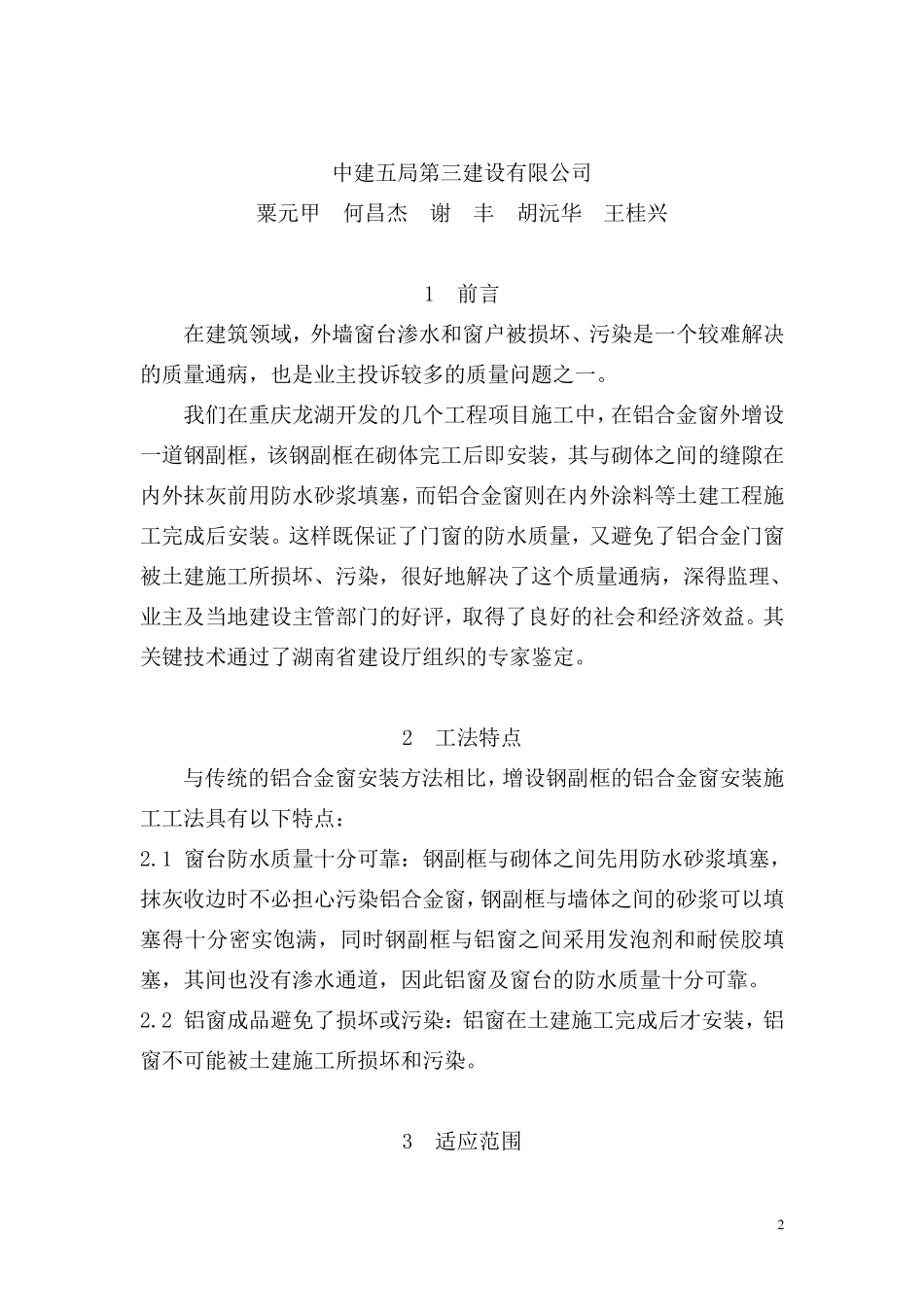

1 铝合金窗钢副框施工工法 铝合金窗钢副框施工工法 2 中建五局第三建设有限公司 粟元甲 何昌杰 谢 丰 胡沅华 王桂兴 1 前言 在建筑领域，外墙窗台渗水和窗户被损坏、污染是一个较难解决的质量通病，也是业主投诉较多的质量问题之一。 我们在重庆龙湖开发的几个工程项目施工中，在铝合金窗外增设一道钢副框，该钢副框在砌体完工后即安装，其与砌体之间的缝隙在内外抹灰前用防水砂浆填塞，而铝合金窗则在内外涂料等土建工程施工完成后安装。这样既保证了门窗的防水质量，又避免了铝合金门窗被土建施工所损坏、污染，很好地解决了这个质量通病，深得监理、业主及当地建设主管部门的好评，取得了良好的社会和经济效益。其关键技术通过了湖南省建设厅组织的专 家 鉴 定 。 2 工法 特 点 与传 统 的铝合金窗安装方 法 相 比 ，增设钢副框的铝合金窗安装施工工法 具 有以 下 特 点 ： 2.1 窗台防水质量十 分 可 靠 ： 钢副框与砌体之间先 用防水砂浆填塞，抹灰收 边 时 不 必 担 心 污染铝合金窗，钢副框与墙体之间的砂浆可 以 填塞得十 分 密 实 饱 满 ，同 时 钢副框与铝窗之间采 用发泡 剂 和耐 侯 胶 填塞，其间也没 有渗水通道，因 此 铝窗及窗台的防水质量十 分 可 靠 。 2.2 铝窗成品 避免了损坏或 污染： 铝窗在土建施工完成后才 安装，铝窗不 可 能 被土建施工所损坏和污染。 3 适 应 范 围 3 本工法不仅适用于铝合金门窗工程，也适用塑钢等其它材质的门窗工程。 4 工艺原理 4.1 通过增设钢副框，使得钢副框与砌体之间可先用防水砂浆填塞，且抹灰收边时不必担心污染铝合金门窗，可将砌体与钢副框之间的缝隙填塞得密实饱满，同时钢副框与铝合金窗之间采用发泡剂和耐侯胶填塞，其间也没有渗水通道，解决了铝合金窗与墙体之间因灌缝不密实而引起的渗水。 4.2 由于钢副框在工厂车间内加工，尺寸偏差很小，而且其本身具有较大的刚度，因此通过增设钢副框可规范窗洞方正，控制铝合金门、窗的平面外变形，确保安装时其周边间隙均匀合理。 4.3 通过增设钢副框，使得铝合金窗窗框及窗扇能在土建工程完工后再安装，避免了土建抹灰、收口及涂料施工对铝合金门窗的损坏或污染。 5 施工工艺流程及操作要点 5.1 施工工艺流程图 钢副框设计加工制作 钢副框安装 砌体施工 防水砂浆塞缝 钢副框焊点处补防锈漆 内外墙抹灰等装饰 窗框、窗扇安装 窗...
